Posiadam od 3 lat kocioł gazowy Ulrich Kondensich KOMPRESSOR KO21 (dwufunkcyjny). Gwarancja już minęła. Awarii uległa płyta sterownika o oznaczeniu 70153.3. Kocioł wyświetla kod błędu E03 (brak detekcji płomienia). Grzanie CO lub CW jest niemożliwe. Resetowanie kotła nic nie daje. Wszystkie pozostałe elementy kotła są sprawne, kocioł po serwisie, wyczyszczony i wyregulowany. Po chwilowej wymianie na nową płytę sterownika 70153.3 piec działa bez błędów. Chciałbym jednak naprawić starą uszkodzoną płytę sterownika 70153.3, gdyż sądzę, iż przyczyną awarii jest jakaś mała pierdoła. Co do tej pory sprawdziłem:
1) wszystkie kable są dobrze i poprawnie połączone, żaden nie obluzował się, nie został uszkodzony. Po podłączeniu nowej płyty sterownika piec działa poprawnie. Po podłączeniu starej płyty, piec wyświetla kod błędu E03 (kod ten wyświetla się po 3 krotnej próbie włączenia grzania CO lub CW. Każda próba odbywa się w ten sposób, że w komorze spalania podawany jest przez chwilę gaz, następuje zapłon gazu przez elektrody, ale w wyniku braku detekcji płomienia, piec wyłącza się);
2) uszkodzona płyta sterownika 70153.3 nie posiada widocznych żadnych elementów przepalonych, nadpalonych, ścieżki są całe bez zwarć;
3) przekaźnik połączony z transoptorem CNY17F-3 jest sprawny;
4) profilaktycznie wymieniłem na nowe 2 transoptory CNY17F-3 na odpowiednik CNY17-3 (różnica taka, że CNY17-3 posiada na wyprowadzeniu nr 6 bazę, a CNY17F-3 nie ma takiego wyprowadzenia);
5) profilaktycznie wymieniłem na nowe diody 1N4007 (wszystkie w okolicy przekaźnika sterującego pracą cewki zaworu gazowego i tyrystora);
6) wszystkie bezpieczniki są sprawne;
7) profilaktycznie wymieniłem na nowy tyrystor (zamiast BT149D znalazłem BT169D, ale odwróciłem go na płycie, bo ma zamienione nogi anody i katody;
8) po wymianie ww. elementów na nowe i podłączeniu tej starej płyty 70153.3 do pieca, próba włączenia CO lub CW kończy się błędem E03 (nie pomaga ręczny reset);
9) po ponownym podłączeniu nowej (bez wad) płyty sterownika 70153.3, piec działa OK.

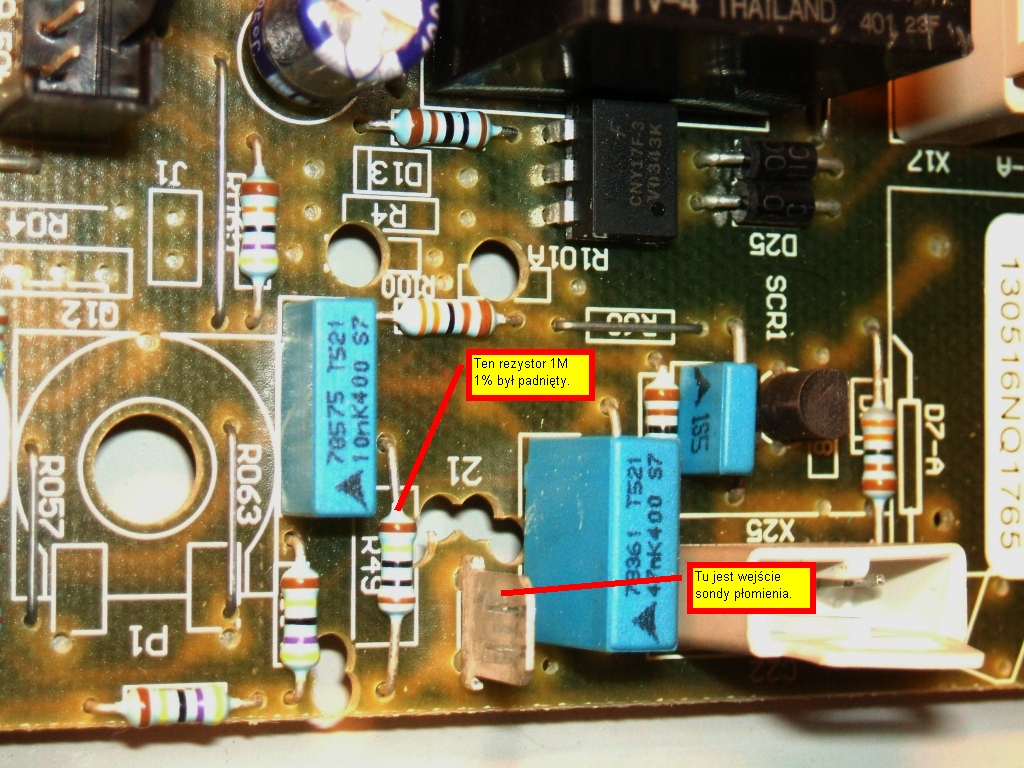

W załączeniu zdjęcie płyty z opisem elementów, które sprawdzałem i które zostały wymienione na nowe:
https://obrazki.elektroda.pl/48_1290266608.jpg
Proszę o pomoc:
a) który element (obszar płyty 70153.3) odpowiada za detekcję płomienia?;
b) które elementy musiałbym jeszcze sprawdzić?;
c) czy ktoś posiada schemat sterownika 70153.3 (abym mógł posprawdzać chociażby napięcia w punktach kontrolnych lub poszczególnych elementach)?;
Z góry dziękują za wszelkie uwagi, sugestie, pomoc.
1) wszystkie kable są dobrze i poprawnie połączone, żaden nie obluzował się, nie został uszkodzony. Po podłączeniu nowej płyty sterownika piec działa poprawnie. Po podłączeniu starej płyty, piec wyświetla kod błędu E03 (kod ten wyświetla się po 3 krotnej próbie włączenia grzania CO lub CW. Każda próba odbywa się w ten sposób, że w komorze spalania podawany jest przez chwilę gaz, następuje zapłon gazu przez elektrody, ale w wyniku braku detekcji płomienia, piec wyłącza się);
2) uszkodzona płyta sterownika 70153.3 nie posiada widocznych żadnych elementów przepalonych, nadpalonych, ścieżki są całe bez zwarć;
3) przekaźnik połączony z transoptorem CNY17F-3 jest sprawny;
4) profilaktycznie wymieniłem na nowe 2 transoptory CNY17F-3 na odpowiednik CNY17-3 (różnica taka, że CNY17-3 posiada na wyprowadzeniu nr 6 bazę, a CNY17F-3 nie ma takiego wyprowadzenia);
5) profilaktycznie wymieniłem na nowe diody 1N4007 (wszystkie w okolicy przekaźnika sterującego pracą cewki zaworu gazowego i tyrystora);
6) wszystkie bezpieczniki są sprawne;
7) profilaktycznie wymieniłem na nowy tyrystor (zamiast BT149D znalazłem BT169D, ale odwróciłem go na płycie, bo ma zamienione nogi anody i katody;
8) po wymianie ww. elementów na nowe i podłączeniu tej starej płyty 70153.3 do pieca, próba włączenia CO lub CW kończy się błędem E03 (nie pomaga ręczny reset);
9) po ponownym podłączeniu nowej (bez wad) płyty sterownika 70153.3, piec działa OK.
W załączeniu zdjęcie płyty z opisem elementów, które sprawdzałem i które zostały wymienione na nowe:
https://obrazki.elektroda.pl/48_1290266608.jpg
Proszę o pomoc:
a) który element (obszar płyty 70153.3) odpowiada za detekcję płomienia?;
b) które elementy musiałbym jeszcze sprawdzić?;
c) czy ktoś posiada schemat sterownika 70153.3 (abym mógł posprawdzać chociażby napięcia w punktach kontrolnych lub poszczególnych elementach)?;
Z góry dziękują za wszelkie uwagi, sugestie, pomoc.
Sprawdziłem grzanie CW i CO. Jest OK. Awaria została w całości usunięta. Piec sprawdziłem profilaktycznie podczas całego cyklu dogrzewania mieszkania oraz grzania cieplej wody. Niestety zaskoczyła mnie znów elektronika Ulricha... Piec po wmontowaniu mojej starej płyty zaczął działać jakoś inaczej niż zwykle... Okazało się, że musiałem wejść w tryb serwisowy i przywrócić wszystkie wcześniejsze ustawienia, jakie miał piec sprzed awarii. Po tych ustawieniach chodzi jak nowy.
