Chieftec model: CFT-500-A12S piszczy 10nF/1KV.

Krychol rc 23 Nov 2010 14:54 7463 12
Tespol
  • #1
    Krychol rc
    Level 22  

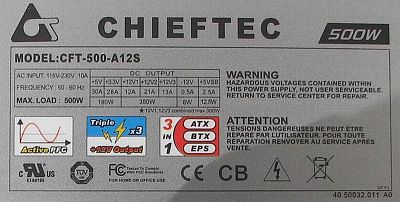

    Chieftec model: CFT-500-A12S piszczy 10nF/1KV.
    Witam.

    Jakieś 4 miesiące temu kupiłem zasilacz Chieftec jak w temacie i zaczął piszczeć.
    Zalałem wszystkie cewki żywicą, ale nadal piszczy.
    Wziąłem rurkę, przyłożyłem do ucha i jeździłem po całym zasilaczu i doszedłem do tego, że piszczy kondensator ceramiczny 10nF/1KV i jestem na 1000% pewien, że to on, gdyż przykładałem wężyk do każdego elementu i nic i pisk centralnie wydobywa się z tego kondensatora ceramicznego 10nF/1KV. Wymieniłem go i jest ciszej, lecz nadal piszczy, a mnie to drażni, więc chciał bym wyeliminować w 100% to piszczenie.
    Chciałbym jeszcze dodać, że zasilacz nawet piszczy przy wyłączonym komputerze, a jego tonacja nie zmienia się ze względu na obciążenie, tak jak przy piszczących cewkach.
    Proszę o pomoc, gdyż nie chciałbym znowu wydawać 300zł na nowy zasilacz.

    Zdjęcia kondensatora ceramicznego 10nF/1KV:
    Chieftec model: CFT-500-A12S piszczy 10nF/1KV. Chieftec model: CFT-500-A12S piszczy 10nF/1KV.

    Z góry dziękuję i pozdrawiam.
    Poprawiłem TONI_2003.
  • Tespol
  • #2
    Holtek
    Computer PSUs specialist
    Wymień dwa kondensatory elektrolityczne obok tego kondensatora ceramicznego 10nF/1KV i powinno przestać piszczeć. :D
  • Tespol
  • #3
    Krychol rc
    Level 22  
    Wymieniłem i piszczy nadal.
    Brakuje mi już słów, po prostu na ten zasilacz...
  • #4
    WojtasJD
    VIP Meritorious for electroda.pl
    Wychodzi na to, że PP pracuje nie stabilnie jeśli można to tak nazwać.
    Zamiast kluczować transformator z f ~67kHz pewnie jest to jakiś przebieg 'wzbogacony' o f akustyczną (pisk).
    Zalewanie zasilacza to kiepski pomysł bo próbujesz usunąć skutek, a nie przyczynę...
    Próbowałeś experymentalnie zmieniać jej obciążenie - np. rezystor 5R; 2R5, mierzyć Uwy, napięcie zasilające kontroler itd?
  • #5
    Krychol rc
    Level 22  
    Dobrze mi się wydaje czy nie, że ten pisk pochodzi z sekcji stand-by?
    Jeżeli to stand-by to obciążać właśnie je, i gdzie mierzyć napięcie zasilające kontroler?

    Bardzo był bym wdzięczny jak ktoś bym mi pomógł rozwiązać ten problem, gdyż zamierzam kupić oświetlenie dyskotekowe, a tak jak już pisałem, że nie chciałbym wydawać z tego 300zł na nowy zasilacz.
    Rozumem, że piszczenie kondensatora to nic dziwnego (tak?), ale gdy w 90% przypadków ludzie piszą, że w zasilaczu kondensator nie może piszczeć i że na 100% to cewka, to jak w końcu jest, gdyż ja jestem na 100% przekonany, że to kondensator.


    Fajnie by było mieć jakąś listę elementów, które mogłyby to powodować, a wtedy pojechałbym do sklepu elektronicznego i wymieniłbym te wszystkie elementy.

    Z góry dziękuję i pozdrawiam.
    Edit: 26 Lis 2010 23:58
    Może, zamiast ceramika by wstawić monolityczny albo foliowy?
    Trochę inaczej są zbudowane, więc może nie będą wpadać w wibracje i nie będą piszczeć?
  • #6
    Holtek
    Computer PSUs specialist
    Po stronie wtórnej kondensatory elektrolityczne na linii +5VSTB wymieniałeś?
  • #7
    Krychol rc
    Level 22  
    Nie nie wymieniałem.
    Rozumiem, że one znajdują się w pobliżu wejścia kabli zasilających w płytkę?

    Pozdrawiam

    Krychol rc
  • #8
    Holtek
    Computer PSUs specialist
    Kondensatory elektrolityczne C17 i C22 - 1000µF/10V.
  • #9
    Krychol rc
    Level 22  
    Po obciążeniu żarówką 24V/18W linii +5V SB pisk zanika, a zatem co to może być?
  • Helpful post
    #10
    Holtek
    Computer PSUs specialist
    Sprawdź czy nie ma wolnych miejsc na rezystory: R38A, R38B i R38C.

    Rezystory te wstępnie obciążają przetwornice, a bez nich może pracować niestabilnie i dlatego zasilacz piszczy.

    Natomiast jeśli któregoś brakuje albo sumaryczna rezystancja jest większa od 200Ω to należy ją zmniejszyć wstawiając dodatkowy rezystor albo zmienić wartości obecnie zamontowanych.
  • Helpful post
    #11
    W.P.
    Computer PSUs specialist
    Masz problem z parametrami dynamicznymi obwodów sprzężenia zwrotnego w przetwornicy stand-by.
    Zasilacz zamiast utrzymywać napięcie po stronie wtórnej na stałym poziomie poprzez łagodną regulację wypełnienia zaczyna oscylować zmieniając je skokowo, a robi to z częstotliwością akustyczną i stąd pisk.

    W zasadzie to robota warsztatowa i trudno tu o proste recepty, a rozwiązania problemu zacząłbym szukać po stronie wtórnej zasilacza stand-by.

    Oczywiście jakiekolwiek działania bez oscyloskopu mijają się tu z celem.
  • #12
    Krychol rc
    Level 22  
    OK, wszystko śmiga, obciążenie wynosi ok 25Ω, czy może być takie małe?
    Jeżeli tak, to dla świętego spokoju wlutuję tam jakiś duży 2-3W rezystor i niech chodzi, bo teraz połączone 3 rezystory 75Ω trochę się grzeją, tzn, mają z 45°C.
    Poza tym wszystko ok.
    Edit:
    Witam

    Zasilacz w stanie stand-by nie piszczy, ale piszczy pod obciążeniem.
    Mam dosyć tego zasilacza i postanowiłem dorwać jakiś dobry używany zasilacz.
    Co myślicie o Tagan TG500-U33, TG480-U15 lub Antec NeoPower 500W?
  • #13
    TONI_2003
    Moderator
    Krychol rc wrote:
    Co myślicie o Tagan TG500-U33, TG480-U15 lub Antec NeoPower 500W?

    Na takie zapytania tu nie czas ani miejsce, a jeśli skończyłeś próby naprawy tego zasilacza Chieftec model: CFT-500-A12S to zamknij temat.
