Przekaźnik dwustykowy-tłumienie sygnału wejściowego

08 Dec 2010 16:24 1528 1
  • Level 9  
    Witam,

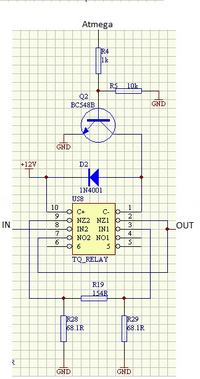

    Proszę o zweryfikowanie poniższego schematu. Układ ma za zadanie tłumić sygnał wejściowy. Chodzi mi o to czy dobrze połączyłem piny przekaźnika? Działanie przekaźnika jest przedstawione na drugim rysunku.

    Pokrótce wytłumaczę zamierzone działanie tłumika. Jeżeli tranzystor nie przewodzi, cewka nie działa, sygnał wejściowy jest na pinie NZ2, przechodzi przez rezystory, dalej na IN1 i przez NZ1 do OUT. Jeżeli tranzystor przewodzi, cewka działa i zwiera IN1 i IN2 z NO1 i NO2. Czyli sygnał z NO2 przechodzi do OUT. Tranzystor jest wysterowywany za pomocą mikrokontrolera.



    Przekaźnik dwustykowy-tłumienie sygnału wejściowego

    Przekaźnik dwustykowy-tłumienie sygnału wejściowego
    Czy Twoje urządzenia IoT są bezpieczne? [Webinar 22.06.2021, g.9.00]. Zarejestruj się za darmo
  • Relpol przekaźnikiRelpol przekaźniki
  • Level 37  
    Witam !
    Jeśli 3 i 8 to styki ruchome ? to do nich podłącz wejście i wyście.
    7 i 4 połącz razem, do 2 i 9 podłącz tłumik.
    Pozdrawiam. Stefan
