OR Jubilat. Schemat blokowy.

santasam 17 Dec 2010 14:33 6702 24
phoenixcontact
| New topic
  • #1
    santasam
    Level 10  

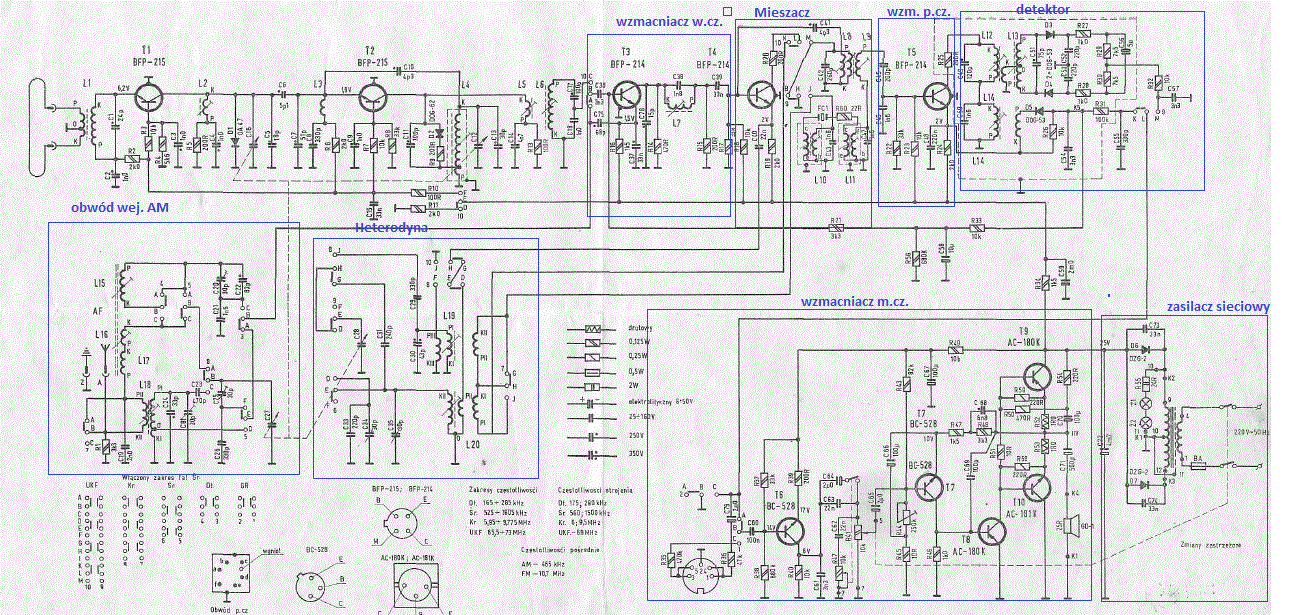

    Witam, muszę narysować na podstawie schematu OR Jubilat schemat blokowy toru AM i FM oraz wypisać wszystkie elementy półprzewodnikowe z każdego bloku. Na rysunku zaznaczyłem poszczególne bloki lecz nie wiem czy to jest dobrze. Proszę o pomoc;]

    OR Jubilat. Schemat blokowy.
  • phoenixcontact
  • #2
    Quarz
    Level 43  
    Witam,
    santasam wrote:
    Witam, muszę narysować na podstawie schematu OR Jubilat schemat blokowy toru AM i FM oraz wypisać wszystkie elementy półprzewodnikowe z każdego bloku. Na rysunku zaznaczyłem poszczególne bloki lecz nie wiem czy to jest dobrze. Proszę o pomoc;]

    OR Jubilat. Schemat blokowy.
    jeszcze coś tam nie zakreśliłeś, oraz nie rozpoznałeś obwodu heterodyny i mieszacza dla AM ...

    Pozdrawiam
  • #3
    santasam
    Level 10  
    Mógłbyś mi pomóc to zaznaczyć? Czy ktoś inny wie gdzie na tym schemacie jest obwód mieszacza i heterodyny dla toru AM?
  • #4
    jdubowski
    Tube devices specialist  
    santasam wrote:
    Czy ktoś inny wie gdzie na tym schemacie jest obwód mieszacza i heterodyny dla toru AM?


    T3 i T4 dla FM działają we wzmacniaczu p.cz., dla AM T3 jest wzmacniaczem w.cz. a T4 to mieszacz samodrgający. Obwody poniżej T2 to cewki heterodyny.
  • phoenixcontact
  • #5
    santasam
    Level 10  
    Czyli dla toru AM to będzie wyglądało tak:
    OR Jubilat. Schemat blokowy.
  • Helpful post
    #6
    Quarz
    Level 43  
    santasam wrote:
    Czyli dla toru AM to będzie wyglądało tak:
    OR Jubilat. Schemat blokowy.
    Tak ...
  • #8
    santasam
    Level 10  
    Czyli do heterodyny należy również rezonator kwarcowy który jest nad cewkami L10 i L11?
  • #9
    Quarz
    Level 43  
    santasam wrote:
    Czyli do heterodyny należy również rezonator kwarcowy który jest nad cewkami L10 i L11?
    Nie, ale gdzie tam widzisz rezonator kwarcowy w obwodzie heterodyny?
    To już już jest tor AM pośredniej częstotliwości ...
    Podpowiem, iż heterodyna w OR to lokalny generator, a więc musi mieć w swoim obwodzie element aktywny ...
  • #10
    santasam
    Level 10  
    Wydaje mi się że tym elementem aktywnym będzie T4. Ale co jest wtedy mieszaczem? L8 i L9?
  • #11
    Quarz
    Level 43  
    santasam wrote:
    Wydaje mi się że tym elementem aktywnym będzie T4.
    Tak ...

    santasam wrote:
    Ale co jest wtedy mieszaczem? L8 i L9?
    Nie, to są już cewki z obwodu pośredniej częstotliwości - ale popatrz jak to jest zrobione w torze FM i jak to tam nazwałeś, oraz poszukaj jak poprawnie nazywa się układ tam zrealizowany na tranzystorze T2 ... :idea:
  • #12
    santasam
    Level 10  
    Jest to wzmacniacz w konfiguracji WB. W takim razie T4 też jest w konfiguracji WB ponieważ sygnał z obwodu AM wchodzi na końcówkę emitera?
  • #13
    Quarz
    Level 43  
    santasam wrote:
    Jest to wzmacniacz w konfiguracji WB.
    Ale jest to również lokalny generator - heterodyna - o wspólnej bazie, czyli jest to ... i tu jest miejsce na Twoją odpowiedź :!: :D

    santasam wrote:
    W takim razie T4 też jest w konfiguracji WB ponieważ sygnał z obwodu AM wchodzi na końcówkę emitera?
    I tak i nie, to zależy jaką funkcję tranzystora T4 będziemy rozpatrywać ...
    Zauważ, iż sygnał wejściowy AM podawany jest na bazę tego tranzystora.
  • #14
    santasam
    Level 10  
    Ale chodzi Ci o nazwę tego generatora? Nie wiem o co chodzi;(
  • #15
    Quarz
    Level 43  
    santasam wrote:
    Ale chodzi Ci o nazwę tego generatora? Nie wiem o co chodzi;(
    Tak, mieszacz i heterodyna zrealizowane na jednym, i tym samym, tranzystorze ma swą charakterystyczną nazwę ...
  • #16
    santasam
    Level 10  
    stopień mieszająco-oscylacyjny..... znalazłem to w podręczniku.
  • #17
    Quarz
    Level 43  
    santasam wrote:
    stopień mieszająco-oscylacyjny..... znalazłem to w podręczniku.
    A krótko - mieszacz samodrgający ... :idea: :D
  • #19
    Quarz
    Level 43  
    santasam wrote:
    Chyba zrozumiałem ten schemat. Dzięki wielkie. Czy na koniec mógłbyś spojrzeć na te schematy blokowe:
    Niestety, ale w takim formacie: Schemat blokowy toru FM.docx nie otwieram tego dokumentu ...
    Nie dysponuję tak nową wersją pakietu MS Office ... :idea: ... nie stać mnie na jego zakup ... :cry:
    Zapisz to w starszym formacie o rozszerzeniu .DOC - masz tam taką opcję zapisu - albo wydrukuj na wirtualnej drukarce do pliku PDF.
  • #21
    Quarz
    Level 43  
    santasam wrote:
    Przepraszam, nie pomyślałem....;]
    Już dobrze ...
    Kolego, ale "nauka poszła w las" ... :idea: :cry:
    W obu torach - FM i AM - heterodyna i mieszacz są zrealizowane podobnie i na jednym, jedynym (choć nie tym samym), tranzystorze ... :!: :D
    Dla FM jest to tranzystor T2, zaś dla toru AM jest to tranzystor T4, a już podpowiadałem prawidłową nazwę ...
    I rysuje się to w postaci jednego "klocka" ... :idea: :!:
  • #22
    santasam
    Level 10  
    Ok. Już poprawiłem. Dzięki wielkie.;]
  • #23
    Quarz
    Level 43  
    santasam wrote:
    Ok. Już poprawiłem. Dzięki wielkie. ;]
    Proszę ... :D
    Ale nie pochwaliłeś się tu efektem swej pracy (zostaw coś dla innych i później tu czytających) ... :idea: :roll:
