  • Rodzinna Szopka Bożonarodzeniowa
    Chyba nie ma bardziej rodzinnych świąt, niż Wigilia i Boże Narodzenie.
    Skoro święta rodzinne, to i projekt oraz jego wykonanie musi być bardzo rodzinne.
    Akurat w szkole mojego synka odbywał się konkurs na szopki, więc postanowiliśmy zbudować własną szopkę.
    Oczywiście poza tradycyjnymi elementami (figurki itp) jak przystało na elektronicznych zapaleńców, szopka została wyposażona w garść elektroniki.

    Szopka została zbudowana w około 10 godzin.

    Założenia:
    - budżet do 50 zł
    - max materiałów z najbliższego otoczenia
    - łatwość budowy
    - wspólna radość z budowy (czytaj mocna integracja ojca z synem) :)

    Elektronika:
    - Gwiazda Betlejemska (dioda RGB - wg lekko zmodyfikowanego projektu Mirley'a)
    - gwiazda trzymana przez Archanioła (jak wyżej)
    - ognisko wyposażone w imitację ognia (czerwona dioda mrugająca zgodnie z prędkością zmian kolorów w powyższych Gwiazdach)
    - księżyc - podświetlony białą diodą
    - gwiazdy na niebie - sztuk 10, mrugające losowo (losowy wybór gwiazdy do mrugnięcia + losowy czas "długość" mrugnięcia) projekt własny - attiny 2313 + BASCOM
    - twarz Dzieciątka oświetlona niebieską diodą LED
    - twarz Marii - oświetlona żółtą diodą LED
    - św. Józef trzyma latarnię z żółtej diody led
    - pozytywka wygrywająca kolędy (wymontowana z kartki pocztowej)
    - zasilanie 7V zasilacz sieciowy

    Budowa:
    - podłoże + niebo z spienionego PCV
    - szopka zbudowana z białych kamyczków klejonych hot-glue (kleił synek)
    - dach, żłóbek oraz tył szopki z drewnianych skrzynek po pomarańczach - postarzonych wypalarką do drewna i roztopioną kalafonią (synek)
    - trawa dokoła szopki wykonana z kuchennych przypraw :) (koperek, bazylia i inne)
    - piasek dookoła rzeki z kolorowego piasku (zabrałem garść żonie z jakiejś ozdoby)
    - rzeczka z hot glue (synek)
    - ścieżka i ognisko wykonane z pieprzu i imbiru (doskonale imituje ziemię oraz piasek)
    - drzewa z przydomowych krzaków
    - figurki kupione "od chińczyka" koszt: 17,00 zł
    - szopka postawiona na jakimś opakowaniu chyba po serverze
    - gwiazda wycięta z plexi
    - księżyc - hot glue na plexi


    Sterowanie:
    - RGB zgodnie z projektem Mirley'a
    - gwiazdy - zmiana szybkości pętli losującej.

    Efekt:
    - fantastyczna zabawa,
    - 3 dni bez oglądania TV,
    - kilka godzin spędzonych na wspólnej pracy,
    - kilka oparzonych palców,
    - parę godzin w NOMI - po to by przekonać się, że lepiej zrobić jak kupić,
    - szopka wyszła na tyle dobrze - że na konkurs w szkole została zbudowana jej druga uboższa wersja - kto ma dzieci ten wie o co chodzi :)

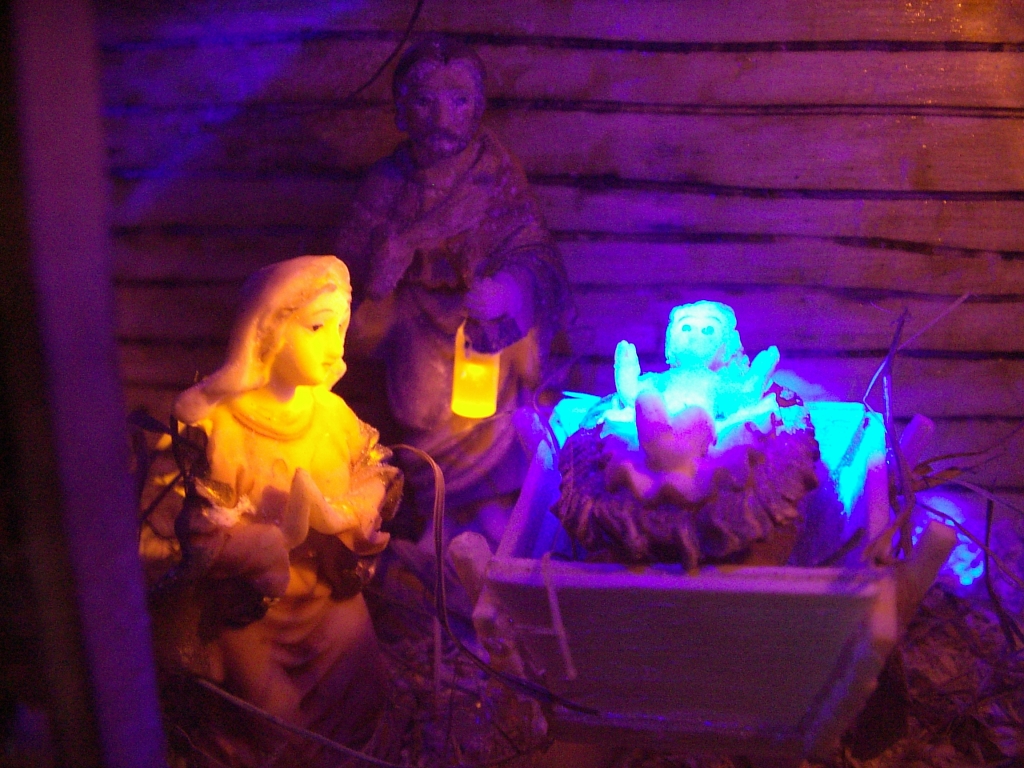

    Święta Rodzina:
    Rodzinna Szopka Bożonarodzeniowa

    Widok całej szopki:
    Rodzinna Szopka Bożonarodzeniowa

    Ściana z oknem:
    Rodzinna Szopka Bożonarodzeniowa

    Trzej Królowie + ognisko:
    Rodzinna Szopka Bożonarodzeniowa

    Widok całości:
    Rodzinna Szopka Bożonarodzeniowa

    Ognisko, baranek, trawa:
    Rodzinna Szopka Bożonarodzeniowa

    Płytka z sterowaniem RGB:
    Rodzinna Szopka Bożonarodzeniowa

    Płytka z sterowaniem gwiazdkami na niebie:
    Rodzinna Szopka Bożonarodzeniowa

    Na płytce widoczne złącza do podłączenia kolejnych gwiazd - ale te muszą poczekać na zakup diód :)


    Link


    Postaram się zrobić zdjęcia lepszej jakości i może udostępnię obraz z kamerki na stronie.

    Płytka sterownika diód RGB (modyfikacja płytki Mirley'a):
    Rodzinna Szopka Bożonarodzeniowa

    orginalny link do projektu: Lampka RGB

    Widok w trakcie prób (powstało kilka płytek):
    Rodzinna Szopka Bożonarodzeniowa

    Poniżej 2 pliki z schematem oraz PCB:
    - sterownik gwiazd - schemat wraz z płytką sterownika "mrugania" gwiazd - płytka w fazie testów!
    - sterownika RGB - tak jak wspominałem - wykonana wg Mirley'a + moje małe zmiany
    Załączniki:

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    jamtex
    Poziom 23  
    Offline
    Drukarki 3D - www.idea3d.eu
    Robotyka: www.kubisztal.pl
    Specjalizuje się w: programowanie, sieci, robotyka, sep
    jamtex napisał 806 postów o ocenie 230, pomógł 12 razy. Mieszka w mieście Tarnów. Jest z nami od 2008 roku.
  • TermopastyTermopasty
  • #2
    R4f4l
    Poziom 12  
    Szopka bardzo ładnie wyszła. Życzę zajęcia pierwszego miejsca. Widać, że włożyliście w to sporo pracy.


    Ode mnie masz dodatkowe ,,FAJNE''.


    pozdrawiam i wesołych świąt.
  • TermopastyTermopasty
  • #3
    KtosCos
    Poziom 11  
    klikam, hmm w sumie to... już kliknąłem ;)
    Szopka bardzo fajna :) W sklepie taka to by duuużo droższa była, niż tyle co wydaliście ;) No i dochodzi jeszcze satysfakcja z pracy!
    Duże brawa! :)
    Życzę miłych i wesołych świąt! Pozdrawiam!
  • #4
    abator
    Poziom 10  
    Witam szopka bardzo ładna. Potwierdzam słowa użytkownika "KtosCos" i dodaję że kupna szopka w sklepie po pierwsze niebyła by aż tak rozbudowana a po drugie niebyła by tak ładnie wykończona.
    Wielki plus ode mnie i oczywiście kliknięcie na ocenę "fajnie".
    Ps. Gdyż jest już po bożym narodzeniu to życzę Szczęśliwego Nowego roku.
  • #5
    djpolb
    Poziom 16  
    Wykonanie pierwsza klasa, ale mam kilka uwag:
    1. Zmniejsz oświetlenie w środku bo Jezusek wygląda jakby leżał w solarium
    2. Józef z flaszką?
    3. Dwóch króli gdzieś dało noge
  • #6
    jamtex
    Poziom 23  
    Dziękuję:)

    Postaram się zrobić lepsze zdjęcia - na tych faktycznie wygląda to jak solarium.
    św. Józef trzymał latarnię - sfrezowałem ją i na jej miejsce dałem mu do trzymania diodę.
    Są wszyscy 3 królowie - oglądnij dokładnie zdjęcia :)
  • #7
    djpolb
    Poziom 16  
    Faktycznie nie zauważyłem ich po lewej stronie. A co do latarni to zmylił mnie jej okrągły kształt. Zawsze mi się kojarzyła taka kwadratowa z rączką na górze.
