Termometr dwupunktowy na szynę TH-35 (attiny 2313 ds18b20)

Skoro masz zamontowany radiator to moim zdaniem opornik przed stabilizatorem jest nie potrzebny.

Jest to mały opornik chyba 36ohm. Skoro jest nie potrzebny to jak będę wyprowadzał czujnik na zewnątrz to go usunę z obwodu zasilającego. A z tymi diodami 2x5mm to faktycznie były by lepsze jako znak minus, ale że, składałem projekt w wigilię to nie dałbym rady takich zdobyć.

Odnośnie pytanie o naukę programowania (pytałeś w innym temacie) to proponuje poczytać artykuły z EDW "Mikroprocesorowa ośla łączka" Piotra Góreckiego oraz książkę "Programowanie mikrokontrolerów AVR w języku BASCOM" Marcina Wiązani. Do tego przydałby się jakiś zestaw uruchomieniowy AVR.
Chyba że chcesz uczyć się C.

Co do nauki programowanie to ja proponuje język C, a naukę zacznij od tego XYZ Hobby Robot-Kurs AVR-GCC jest bajecznie łatwy i przyjemny no i po polsku !

Zawsze przerabiam płytki według swojego uznania. Zapodam moją wersje (do 1Wire można przecież podłączyć kilka DS18B20 ).

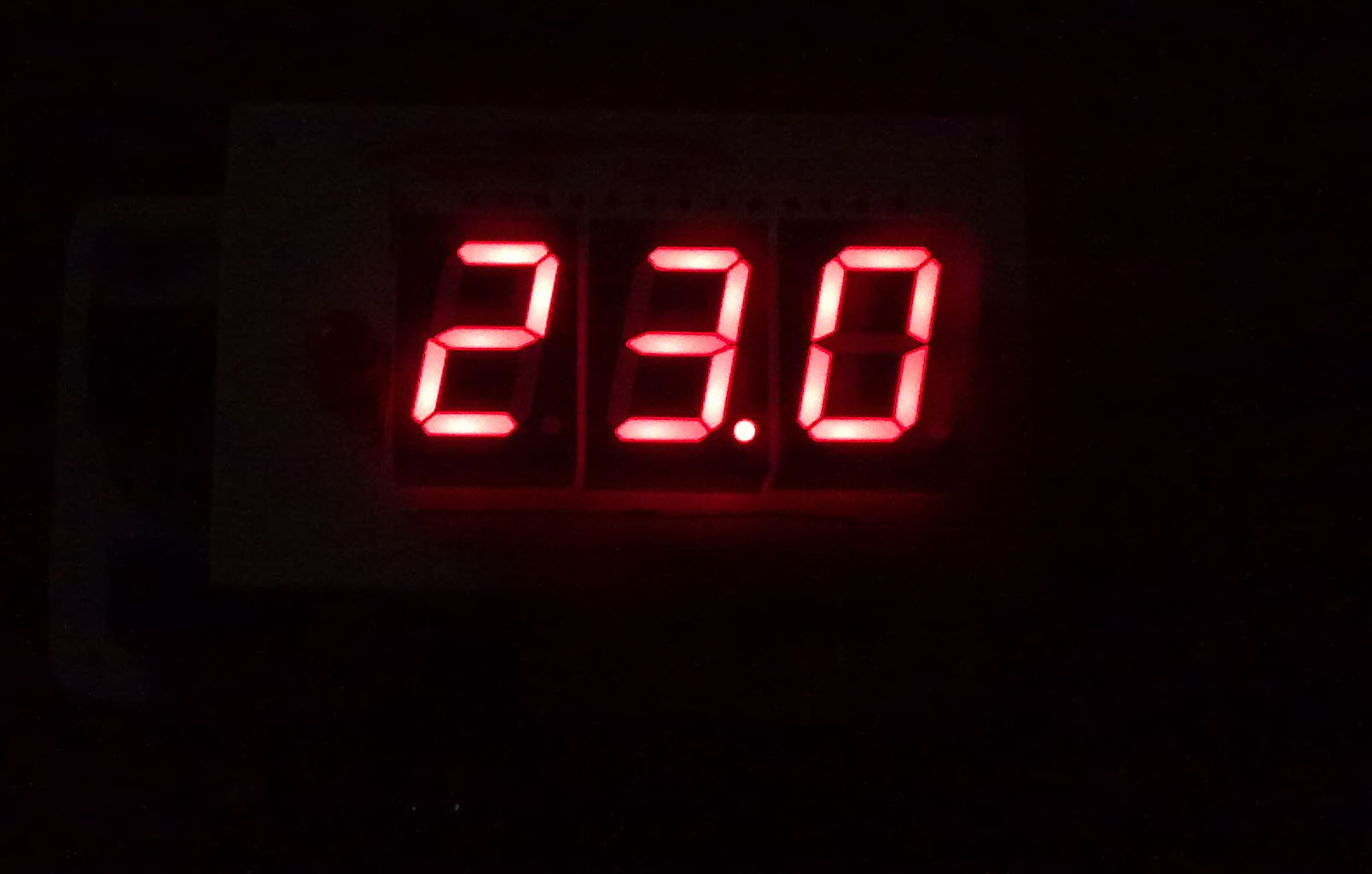

A tak to wygląda :

marc210ster wrote:

Zawsze przerabiam płytki według swojego uznania. Zapodam moją wersje (do 1Wire można przecież podłączyć kilka DS18B20 ).

Dlaczego nie chcesz poświęcić kilku minut na zdefiniowanie brakujących elementów?
Wszystkie za wyjątkiem takiego wyświetlacza (bo innej wielkości już są) są dostępne a render wygląda dużo lepiej.

Akurat do takich wyświetlaczy mam dostęp. Gdybym posiadał wyświetlacz trzy-segmentowy to ogólnie wyglądałoby to lepiej. Aktualnie walczę z płytką (gość w drukarni dał skalowanie do strony w .pdf i płytka jest mniejsza :/), teraz trudno upchać gold piny.Tak to jest jak się nie posiada drukarki laserowej.

Muszę przyznać marc210ster, że twoje płytki są zdecydowanie bardziej zoptymalizowane. Może z czasem nabiorę w tym wprawy. Używałeś autoroutera? Ja jakoś nie potrafiłem z nim tego zrobić i wszystkie łączyłem ręcznie.

Autoroutera używam do dużych płytek ( które są złożone z większej ilości elementów ). Nie wiem dlaczego, ale lubię projektować płytki w Eaglu. Czasami dokopuje się do starych projektów, jak mi się nudzi, robię do nich nowe PCB. Poprzez takie ćwiczenia poznaje dogłębniej Eagla, a płytki wychodzą coraz to lepiej. Aktualnie jestem daleki od ideału ale to się zmienia

Witam .Mój problem polega na tym ze poskładałem ten termometr jako sterownik wstawiłem attiny2313 i niestety jak u niektórych pojawiaja mi sie tylko kreski <---> wgrywałem różne wersje nic to nie dało , włozylem 2 ,3 scalak i dalej to samo nie zaleznie od wranej wersji softu. wszystkie połaczenia z wyswietlaczem sprawdziłem nie ma żadnych zwarć rezystor podciagajacy dodany 4,7k lub 3k i wszystko bez zmian dalej 3 kreski ds18b20 też kilka krotnie wymieniany i nic .Nie znalazłem rozwiazania tego problemu i moze ktos by sie podjąl zbadania tego problemu

Jeżeli na wyświetlaczu masz trzy kreski to oznacza, że nie wykryto czujnika dallas. Sprawdzałeś poprawność podłączenia Dallasa?
http://datasheets.maxim-ic.com/en/ds/DS18B20.pdf

Sprawdziłem poprawność połączeń ,ale to raczej nie to. Układ bez czujnika i przy jego awarii powinien pokazywać Err . Tak przynajmniej podaje " mirley" na swojej stronie .Być może to problem z fusbitami ,źle ustawione .Wydaje mi sie ze dobrze je ustawiłem ale może mógł by ktoś wrzucić fotke z poprawnych ustawień dla Avr .
