Gwiazdka choinkowa -2 efekty świecenia /bez uC/

pawcios123 29 Gru 2010 12:15 4906 15
  • Gwiazdka choinkowa -2 efekty świecenia /bez uC/

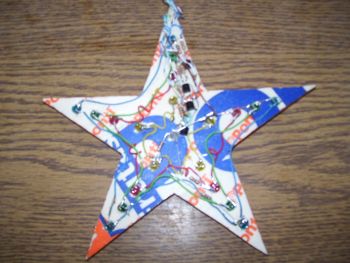

    Gwiazdka powstała niedawno jako ciekawy i efektowny gadżet na choinkę. Pracę zacząłem od narysowania gwiazdki na sklejce "cytrusowej"(skrzynka po cytrusach). Wyciąłem ją miniszlifierką z tarczką tnącą . Po wycięciu wywierciłem otwory na diody led, i pomalowałem gwiazdkę ... lakierem do paznokci (siostry oczywiście:D).

    Układ elektroniczny:
    W układzie przewidziałem dwa efekty:
    1. Efekt rozchodzenia się światła - powstał on na podstawie licznika Johnsona - 4017, którego cykl zliczania został skrócony do pięciu (wyjście Q0 nie zostało wykorzystane). Sygnał zegarowy dostarcza układ 4060 (wyjście Q 14). Szybkość efektu można regulować potencjometrem 1M ohm.

    2. Kombinacja- wykorzystałem jeden układ 4060 i jego wyjścia Q4-Q7.

    Wyjścia obu układów zostały odseparowane za pomocą diod 1N4148. Do sterowania diod użyłem tranzystorów BC547. Rezystory dla gałęzi diod dobrałem następująco:
    Czerwone- 470 Ohm
    Zielone- 470 Ohm
    Żółte- 1k Ohm
    Niebieskie- 1k Ohm

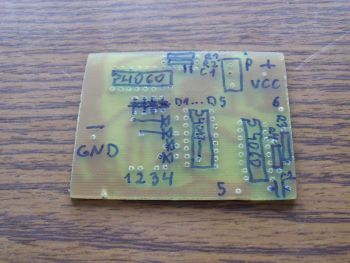

    Środek gwiazdki stanowi dioda trzykolorowa. Zapala się ona się czerwonym światłem, gdy świecą żółte diody, niebieskim gdy świecą czerwone i zielonym gdy świecą niebieskie. Dioda trzykolorowa nie została uwzględniona na schemacie ideowym. Tranzystory z rezystorami zostały umieszczone na gwiazdce w celu uproszczenia obwodu drukowanego. Płytkę wykonałem samodzielnie, malując ścieżki lakierem celulozowym. Uwaga na schemacie wkradł się błąd, brakuje przełącznika między efektami (zasilanie pojedynczego układu 4060 powinno być oddzielone przełącznikiem zasilania między układami 4060 (2) i 4017). Nie wiem czemu, ale na filmach gwiazdka wyszła czarna.
