Czy mógłby mi ktoś z tego zrobić schemat?

adrmysl 07 Sty 2011 15:34 2004 10
  • #1 8971864
    adrmysl
    Poziom 10  

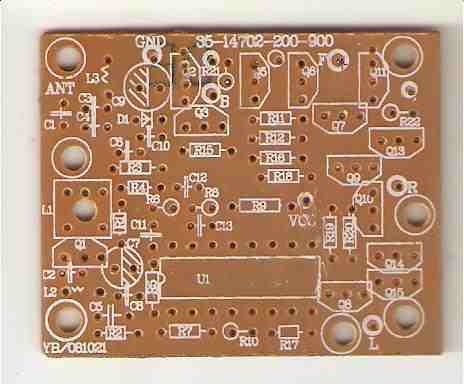

    Tak jak w temacie. Dodaje zdjęcia
    Czy mógłby mi ktoś z tego zrobić schemat? i Czy mógłby mi ktoś z tego zrobić schemat? .
    Jest to płytka z samochodzika RC 27MHz i chciałbym do tego schemat gdyż myślę,że ta płytka jest rozwalona i chcę to zrobić w pajączku ;] Proszę o szybką odpowiedź czy to w ogóle realne. Z góry dziękuję.
    PS to mój pierwszy post więc jeśli w złym miejscu się znajduję to bardzo proszę o przeniesienie.
  • #2 8975508
    spoko_janko
    Poziom 19  
    Nie prościej zrobić klona (przeźroczysta kalka techniczna - coś podobnego do "pergaminu") następnie pierwszy rzut: trasowanie otworów, drugi rzut: pisak olejowy i łączenie ścieżek, trawienie, przekładka elementów i po kłopocie ?

    Inżynieria wsteczna jest realna ale czasochłonna :)
    (łączysz oba zdjęcia z osłabieniem kanału alfa górnej pow. pcb po jej odwróceniu - dzięki czemu uzyskasz widok ścieżek z zaznaczeniem miejsc na elementy i prowadzisz linie - najprościej poprzez GIMP - jak będziesz już miał "matrycę" to moment potrwa przerzucenie tego do jakiegoś CAD'a metodą puzzli).

    Prościej i szybciej będzie zrobienie klona :]
    ps: by dokładniej zobaczyć gdzie lecą ścieżki, zeszlifuj drobnym pap. ściernym soldermaskę :)
  • #3 8975664
    adrmysl
    Poziom 10  
    Spoko dzięki ;]
    Będę musiał się jakoś za to wziąć ;p
    A może byś tak pomógł bo ja tak za bardzo to bym tego chyba nie zrobił bo się nie znam ;)

    Mam chyba lepsze zdjęcie tej dolnej strony.
    Czy mógłby mi ktoś z tego zrobić schemat?
    Troche papierem ściernym przytarłem ;pp To są 2 zdjęcia złączyłem je bo trochę za mocno starłem i kilku ścieżek nie widać.
    A jakby to było z tym schematem?? Da się zrobić??
  • #4 8977472
    pawelcb33
    Poziom 24  
    Kolega ci dobrze radzi, zrobienie z tego schematu jest czasochłonne i mało komu się chce.
    Robisz tak jak pisał spoko_janko lub płytkę dajesz na kartce, zaznaczasz obrys płytki i wszystkie otwory igłą,szpilką. Obrót płytki i kartki i robisz na kartce ścieżki i masz na kartce rozrysowane. Potem tylko to robić pisakiem na laminacie lub prościej kup sobie płytkę uniwersalną i ominie cię trawienie.
  • #5 8982017
    adrmysl
    Poziom 10  
    Tylko, że u mnie nie ma takiego sklepu z płytkami oraz laminatem i niewiem czy szybko bym ją kupił. No spoko zobaczę czy coś mi się uda ;]

    A może ktoś ma już gotowy schemat do tego odbiornika radiowego??
    RX-2 -G
    90403287
    Coś takiego :PP
  • #6 8982092
    pawelcb33
    Poziom 24  
    Pozostaje Alledrogo.
  • #7 8982137
    adrmysl
    Poziom 10  
    Chciałbym nic do tego nie dokładać...
  • #8 8982175
    pawelcb33
    Poziom 24  
    To weź jakąś tekturę i porób dziurki jak na tej płytce a z drugiej strony polutuj jakimś przewodem wyprowadzenia tak jak są ścieżki. Taniej się nie da a w pająku może się zniszczyć.
  • #9 8982187
    adrmysl
    Poziom 10  
    Aha. No spróbuje tak. Dzięki za zainteresowanie ;]
  • #10 8982458
    excray
    Poziom 41  
    adrmysl napisał:
    Tylko, że u mnie nie ma takiego sklepu z płytkami oraz laminatem i niewiem czy szybko bym ją kupił. No spoko zobaczę czy coś mi się uda ;]

    A może ktoś ma już gotowy schemat do tego odbiornika radiowego??
    RX-2 -G
    90403287
    Coś takiego :PP

    Ale kicha. Widzisz bo już prawie zrobiłem taki schemat i gotową płytkę ale przypomniałem sobie że u mnie nie ma znaczków pocztowych a i internet coś słabo chodzi więc ci nie wyślę i nie pokażę. Ale nie martw się. Może jak u Ciebie w sklepach pojawi się laminat to i może u mnie znaczki będą.
  • #11 8996036
    adrmysl
    Poziom 10  
    Zrobiłem to i nie chodzi... Nie wiem czemu..

    Dobra zamykam temat bo nie da rady tego zrobić. Dziękuje za pomoc.
