MAX7456 schemat podłączenia z ATmegą8

Aldoro Draxy 11 Jan 2011 13:01 4609 3
  • #1
    Aldoro Draxy
    Level 19  
    Witam, proszę o schemat podłączenia ATmegi8 do MAX7456.

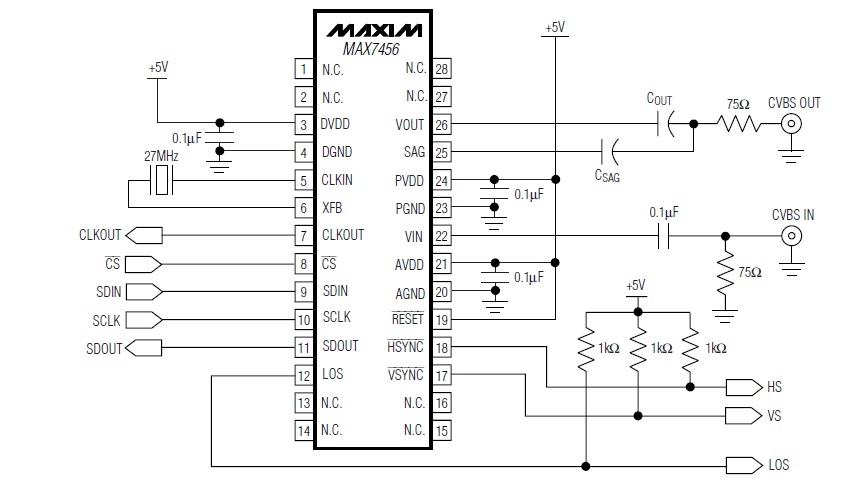

    Załączam obrazek: MAX7456 schemat podłączenia z ATmegą8

    Ew, prosze też o przerobienie tego programu aby pasował do atmegi8, chodzi tu o zmiane tylko crystal i regfile? Czy to nie wpłynie na komunikacje SPI? [BASCOM]:
    Code:

    '=================================================
    '= MAX7456 Video overlay Demo =
    '= By EvertDekker.com 2009 =
    '= Created with Bascom-Avr: 1.11.9.3.001 license =
    '= No copyright for private use =
    '= Version 1.1 =
    '=================================================

    $regfile = "m128def.DAT"
    $crystal = 7372800
    $baud = 19200
    $hwstack = 75
    $swstack = 75
    $framesize = 50

    Config Spi = Hard , Master = Yes , Polarity = Low , Phase = 0 , Clockrate = 16 , Noss = 0       'Setup the hardware spi
    Spiinit                                                     'Init the spi bus

    '=== Dimension ===
    Dim Temp As Byte , Lus As Byte
    Dim Regaddr As Byte
    Dim Regdata As Byte
    Dim Buffer(2) As Byte

    Declare Sub Initmax7456()
    Declare Sub Videotext(byval Text As String , Byval Ypos As Byte , Byval Xpos As Byte)
    Declare Sub Writereg(byval Regaddr As Byte , Byval Regdata As Byte)
    Declare Sub Rowbrightness(byval Row As Byte , Byval Brightness As Byte)
    Declare Sub Writecustomcharacter(byval Characters As Byte)

    '=== Const ===
    Const Vm0 = &H00                                            'Video mode 1
    Const Vm1 = &H01                                            'Video mode 2
    Const Hos = &H02                                            'Horizontal Offset
    Const Vos = &H03                                            'Vertical Offset
    Const Dmm = &H04                                            'Display Memory Mode
    Const Dmah = &H05                                           'Display Memory Address High
    Const Dmal = &H06                                           'Display Memory Address Low
    Const Dmdi = &H07                                           'Display Memory Data In
    Const Cmm = &H08                                            'Character Memory Mode
    Const Cmah = &H09                                           'Character Memory Address High
    Const Cmal = &H0A                                           'Character Memory Address Low
    Const Cmdi = &H0B                                           'Character Memory Data In
    Const Osdm = &H0C                                           'Osd Insertion Mux
    Const Osdbl = &H6C                                          'OSD Black Level
    Const Readreg = &H80                                        'Read register = register + &H80
    Const Status_read = &HA0                                    'Status register
    Const True = 1
    Const False = 0



    '=== Main ===
    Initmax7456                                                 'Init the Max7456
    Waitms 100
    Writecustomcharacter 3                                      'Write the customcharacters to the MAX7456 NVM, this has only need to be done one's. This line and data can be removed after that.

    Do
    Videotext "HELLO WORLD" , 1 , 8                             'Demo of the various possibilitys
    Videotext "MAX7456 Video overlay" , 3 , 3
    Videotext "Code written with Bascom-avr" , 4 , 0
    Videotext "By Evertdekker.com" , 5 , 5
    Videotext "{133}Flashing text{134}" , 9 , 0                 '{133}=start blinking text, {134}= stop blinking text
    Videotext "{131}WITH BACKGROUND{132}" , 10 , 0              '{131}=enable the background, {132}= disable the background
    Videotext "{135}Inverted TEXT{136}" , 11 , 0                '{135}=invert text, {136}= non-inverted text
    Videotext "Adjust rowbrightness" , 12 , 0
    Videotext "INCLUDE CUSTOM CHARS: + " , 7 , 0
    'Rowbrightness 12 , &B00001111                               'Change the row brightness, see the SUB for the usage discription
    Wait 5
    Loop
    End

    '=== Subroutines===
    Sub Initmax7456()
    Writereg Vm0 , &B01001100
    '01001000 ; 0 , 1=PAL, 00=Auto Sync, 1=Enable OSD, 0=Enable OSD always, 0=SW Reset, 0=Enable Video Buffer
    Writereg Vm1 , &B01111111
    '00010100 ; 0 = NA, 001=Background MODE Brightness 7%, 11=Blinking Time 160ms, 00=Blinking Duty Cycle BT:BT
    Writereg Dmm , &B01000000
    '01000000 ; 0=NA, 1=8bit operation,
    Writereg Hos , &B00011111
    '00011111 ; 00=NA, 00000000 = Farthest left (-32 pixels),00100000 = No horizontal offset, 00111111 = Farthest right (+31 pixels)
    Writereg Vos , &B00010000
    '00010000 ; 000=NA, 00000000 = Farthest up (+16 pixels), 00010000 = No vertical offset, 00011111 = Farthest down (-15 pixels)
    End Sub

    Sub Videotext(byval Text As String , Byval Ypos As Byte , Byval Xpos As Byte)
    Local Charcount As Byte , Tempstring As String * 1 , Tempbyte As Byte , Position As Word , Chars As Byte , Controlcharcount As Byte , Attribute As Byte
    Controlcharcount = 0 : Attribute = 0                        'Set the local variable to zero
    Charcount = Len(text) - 1                                   'Count the number of characters in the string minus, because we must start at 0
    For Chars = 0 To Charcount                                  'do the loop as much as there are characters
     Position = Ypos * 30                                       'Position where the characters must be showed 30=characters per line
     Position = Position + Xpos                                 'Position + the xpos
     Position = Position + Chars                                'Position + the charactercount that's handled this loop
     Position = Position - Controlcharcount                     'There was a controle charater, deduct from the charactercount because it must not be handled as real character
     Regdata = High(position)                                   'Put the highbyte of position in the regdatabuffer
     Writereg Dmah , Regdata                                    'Write the data to the register
     Regdata = Low(position)                                    'Put the lowbyte of position in the regdatabuffer
     Writereg Dmal , Regdata                                    'Write the data to the register
      Tempbyte = Chars + 1                                      'Need the character position from the textstring
     Tempstring = Mid(text , Tempbyte , 1)                      'Take out 1 character that we need to handle now
     Tempbyte = Asc(tempstring)                                 'Get the ascii value of this character
      If Tempbyte < 130 Then                                    'Character larger then 130 are controle characters
       Tempbyte = Tempbyte - 32                                 'Max7456 character table starts at &H00, so deduct 32 to get it even with the ascii table
       Regdata = Lookup(tempbyte , Characterslookup)            'Lookup the character from the datatable
       Writereg Dmdi , Regdata                                  'Write the data to the DisplayMemory register
      Else
       Incr Controlcharcount                                    'It's a controle character, increase the counter
       If Tempbyte = 131 Then Set Attribute.7                   'Set the local background bit in the character attribute
       If Tempbyte = 132 Then Reset Attribute.7                 'Reset the local background bit
       If Tempbyte = 133 Then Set Attribute.6                   'Set the blink bit
       If Tempbyte = 134 Then Reset Attribute.6                 'Reset the blink bit
       If Tempbyte = 135 Then Set Attribute.5                   'Set the inverse bit
       If Tempbyte = 136 Then Reset Attribute.5                 'Reset the inverse bit
      End If
     Regdata = High(position)                                   'Put the highbyte of position in the regdatabuffer
     Regdata = Regdata Or &B00000010                            'Set bit1 for the character attribute
     Writereg Dmah , Regdata                                    'Write the data to the register
     Regdata = Low(position)                                    'Put the lowbyte of position in the regdatabuffer
     Writereg Dmal , Regdata                                    'Write the data to the register
     Writereg Dmdi , Attribute                                  'Write the attribute to the DisplayMemory register
    Next Carcount
    End Sub


    Sub Writecustomcharacter(byval Characters As Byte)
     Local Count As Byte
     For Count = 1 To Characters                                'Number of characters that need to be programmed, must match with the characters in the data
      Restore Customcharacter                                   'Goto the begin of the data
      Writereg Vm0 , &B01000100                                 'Disable osd
      Read Regdata                                              'Read the first databyte, is the character to will be programmed
      Writereg Cmah , Regdata                                   'Write to the register
      For Lus = 0 To 53                                         'Each Character is made of 54bytes
           Writereg Cmal , Lus                                  'Write the byteno of the character
           Read Regdata                                         'Read the data from the datatable
           Writereg Cmdi , Regdata                              'program the data in the shadowram
      Next Lus
      Writereg Cmm , &HA0                                       'Copy shadowram to NVram
      Waitms 200                                                'Wait until copy is ready
     Next Count
      Writereg Vm0 , &B01001100                                 'enable osd
    End Sub

    Sub Rowbrightness(byval Row As Byte , Byval Brightness As Byte)
    If Brightness > &B00001111 Then Brightness = &B00001111     'B0000xx11 Character Black Level in % of OSD white level 00 = 0% 01 = 10% 10 = 20% 11 = 30%
    Regaddr = &H10 + Row                                        'B000011xx Character White Level  in % of OSD white level 00 = 120%  01 = 100%  10 = 90% 11 = 80%
    Regdata = Brightness
    Writereg Regaddr , Regdata
    End Sub

    Sub Writereg(byval Regaddr As Byte , Byval Regdata As Byte)
     Buffer(1) = Regaddr                                        'Put both bytes in the array
     Buffer(2) = Regdata
     Spiout Buffer(1) , 2                                       'Shift the array out the SPI
    End Sub


    Characterslookup:
    'Convert the ascii table to the Max7456 table. (Not excist) are characters that are not in the MAX7456 table and will show a ? (&H42)
    Data &H00                                                   '32 Space
    Data &H42                                                   '33 !  (not excist)
    Data &H48                                                   '34 ""
    Data &H42                                                   '35 # (not excist)
    Data &H42                                                   '36 $ (not excist)
    Data &H42                                                   '37 % (not excist)
    Data &H42                                                   '38 & (not excist)
    Data &H47                                                   '39 '
    Data &H3F                                                   '40 (
    Data &H40                                                   '41 )
    Data &H42                                                   '42 * (not excist)
    Data &H50                                                   '43 + (not excist)
    Data &H45                                                   '44 ,
    Data &H49                                                   '45 -
    Data &H41                                                   '46 .
    Data &H47                                                   '47 /
    Data &H0A                                                   '48 0
    Data &H01                                                   '49 1
    Data &H02                                                   '50 2
    Data &H03                                                   '51 3
    Data &H04                                                   '52 4
    Data &H05                                                   '53 5
    Data &H06                                                   '54 6
    Data &H07                                                   '55 7
    Data &H08                                                   '56 8
    Data &H09                                                   '57 9
    Data &H44                                                   '58 :
    Data &H43                                                   '59 ;
    Data &H4A                                                   '60 <
    Data &H42                                                   '61 = (not excist)
    Data &H4B                                                   '62 >
    Data &H42                                                   '63 ?
    Data &H4C                                                   '64 @
    Data &H0B                                                   '65 A
    Data &H0C                                                   '66 B
    Data &H0D                                                   '67 C
    Data &H0E                                                   '68 D
    Data &H0F                                                   '69 E
    Data &H10                                                   '70 F
    Data &H11                                                   '71 G
    Data &H12                                                   '72 H
    Data &H13                                                   '73 I
    Data &H14                                                   '74 J
    Data &H15                                                   '75 K
    Data &H16                                                   '76 L
    Data &H17                                                   '77 M
    Data &H18                                                   '78 N
    Data &H19                                                   '79 O
    Data &H1A                                                   '80 P
    Data &H1B                                                   '81 Q
    Data &H1C                                                   '82 R
    Data &H1D                                                   '83 S
    Data &H1E                                                   '84 T
    Data &H1F                                                   '85 U
    Data &H20                                                   '86 V
    Data &H21                                                   '87 W
    Data &H22                                                   '88 X
    Data &H23                                                   '89 Y
    Data &H24                                                   '90 Z
    Data &H42                                                   '91 [ (not excist)
    Data &H42                                                   '92 \ (not excist)
    Data &H42                                                   '93 ] (not excist)
    Data &H42                                                   '94 ^ (not excist)
    Data &H42                                                   '95 Underscore (not excist)
    Data &H42                                                   '96 ` (not excist)
    Data &H25                                                   '97 a
    Data &H26                                                   '98 b
    Data &H27                                                   '99 c
    Data &H28                                                   '100 d
    Data &H29                                                   '101 e
    Data &H2A                                                   '102 f
    Data &H2B                                                   '103 g
    Data &H2C                                                   '104 h
    Data &H2D                                                   '105 i
    Data &H2E                                                   '106 j
    Data &H2F                                                   '107 k
    Data &H30                                                   '108 l
    Data &H31                                                   '109 m
    Data &H32                                                   '110 n
    Data &H33                                                   '111 o
    Data &H34                                                   '112 p
    Data &H35                                                   '113 q
    Data &H36                                                   '114 r
    Data &H37                                                   '115 s
    Data &H38                                                   '116 t
    Data &H39                                                   '117 u
    Data &H3A                                                   '118 v
    Data &H3B                                                   '119 w
    Data &H3C                                                   '120 x
    Data &H3D                                                   '121 y
    Data &H3E                                                   '122 z
    Data &H42                                                   '123 {  (not excist)
    Data &H42                                                   '124 |  (not excist)
    Data &H42                                                   '125 }  (not excist)
    Data &H42                                                   '126 ~  (not excist)

    Customcharacter:
    'Total of 3 characters in this datatable
    Data &H50 ' Character 80
    Data &H55, &H55, &H55, &H55, &H55, &H55, &H55, &H00
    Data &H15, &H54, &HAA, &H85, &H52, &HAA, &HA1, &H52
    Data &HA0, &HA8, &H52, &H85, &H28, &H02, &H80, &H41
    Data &H2A, &HAA, &H15, &H2A, &HAA, &H15, &H42, &H80
    Data &H55, &H2A, &HAA, &H15, &H2A, &HAA, &H01, &H02
    Data &H85, &H28, &H52, &HA0, &HA8, &H52, &HAA, &HA1
    Data &H54, &HAA, &H85, &H55, &H00, &H15
    Data &H51 ' Character 81
    Data &H55, &H55, &H55, &H55, &H55, &H55, &H55, &H55
    Data &H55, &H55, &H56, &H55, &H55, &H56, &H55, &H55
    Data &H56, &H55, &H6A, &HAA, &HAA, &H55, &H5A, &H55
    Data &H55, &H66, &H55, &H55, &H66, &H55, &H55, &H96
    Data &H55, &H55, &H96, &H55, &H56, &H56, &H55, &H59
    Data &H56, &H55, &H65, &H56, &H55, &H55, &H56, &H55
    Data &H55, &H5A, &H55, &H55, &H55, &H55
    Data &H52 ' Character 82
    Data &H55, &H55, &H55, &H55, &H55, &H55, &H55, &H55
    Data &H55, &H55, &H59, &H55, &H55, &H59, &H55, &H55
    Data &H59, &H55, &H6A, &HAA, &HAA, &H55, &H59, &H56
    Data &H55, &H59, &H56, &H55, &H65, &H56, &H55, &H65
    Data &H56, &H55, &H65, &H56, &H55, &H95, &H56, &H55
    Data &H95, &H56, &H56, &H55, &H56, &H56, &H55, &H56
    Data &H59, &H55, &H69, &H55, &H55, &H55
  • Helpful post
    #2
    Freddy
    Level 43  
    1. Jeśli używasz czyjegoś kodu, bądź łaskawy nie wycinać z niego informacji o licencji i prawach autorskich.
    Quote:

    '=================================================
    '= MAX7456 Video overlay Demo =
    '= By EvertDekker.com 2009 =
    '= Created with Bascom-Avr: 1.11.9.3.001 license =
    '= No copyright for private use =
    '= Version 1.1 =
    '=================================================

    2. Zmiana Crystal i regfile to 15 sekund, ale nie wystarczy !
    Dokonaj zmian sam, i my pomożemy uruchomić, ale nie zrobimy tego za Ciebie.
  • #3
    Aldoro Draxy
    Level 19  
    Dobra, nie będe zmieniac procesora. Ale powiedzcie mi tylko czy kwarc ma byc 7.3218MHz?
  • #4
    Freddy
    Level 43  
    Aldoro Draxy wrote:
    Dobra, nie będe zmieniac procesora. Ale powiedzcie mi tylko czy kwarc ma byc 7.3218MHz?

    Możesz zmienić procesor, tylko sprawdź, czy wszystkie odpowiednie porty będą.
    Kwarc ma być zgodnie z deklaracją 7,372800 MHz.
    Cały układ spokojnie pójdzie na ATMega16.
