Prosty system na Integrze 32

Cześć, próbowałem właśnie złożyć prosty system alarmowy w mieszkaniu, oparty na Integrze 32, ma się składać z jednej partycji i strefy, całość uzbrojona lub nie ( jedna czujka na wyj/wej, magnetyczno/wibracyjna na drzwi )

Całość wykonałem jak na załączonym na schemacie:



( 4 x PIR, 1 x Wibr/Magn, 1 Manipulator i 1 sygn. Akustyczny )

Po skręceniu i uruchomieniu DloadX, czujki są w ciągłym stanie "naruszenie" - nie komunikują swojej aktywności diodą tak jak to jest w instrukcji, Zakładam że coś źle podłączyłem, dlatego potrzebuję pomocy w weryfikacji schematu.

Wyjścia OUT 3-7 - zaprogramowałem jako "41. Zasilanie"
Wejścia Z 1-5 - zaprogramowałem jako "Zwykłe" - mają po prostu wyzwalać Alarm po uzbrojeniu, a rozbrojone powinny informować o wykryciu ruchu diodą bez wyzwalania reakcji,
Wejście 8 jako sabotaż

Będę wdzięczny za pomoc w rozwiązaniu problemu.

Określiłeś w programie parametryzację dla każdej czujki?

Tak ustawiałem parametry czujek:



Dodano po 6 [minuty]:

Sharp, wszystkie OUTy dla czujek na jedno wyjście wysokoprądowe OUT2 ?

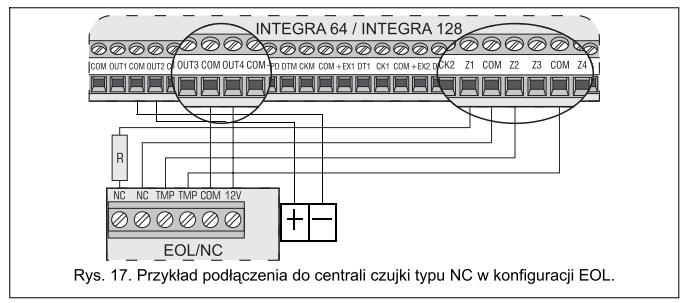

Czujki w/g instrukcji właśnie tak podłącza się w EOLu to jest wycięte z instrukcji doszkicowane tylko + i _ dla zasilania LED:



chyba że źle rozumiem ten schemat,

Linia wejścia i wyjścia to Z5 czujka magnetyczno/wibracyjna na drzwi,
Zewnętrzengo sygnalizatora nie będzie.
a OUT8 to zasilanie dla dwóch czujek dla oświetlenia awaryjnego LED właśnie ( AquaLuna),

No i świecenie Lun jeszcze nie oprogramowywałem, docelowo będę chciał żeby świeciły przy awarii zasilania, w wybranych godzinach.

Instrukcja!!!!!!
Przy powyższym połączeniu czujki nie są zasilane (-)czujki do com (+) do OUTa niskoprądowego typu OC który w stanie aktywnym podaje masę czyli com centrali. Zgodnie z instr zasilane powinny być z któregoś wyjścia wsokoprądowego np OUT4
Parametr 2EOL pozwala na kontrolę sabotażu każdej czujki oddzielnie, w tym połączeniu w przypadku awarii sabotażowej podejrzane są wszystkie elementy włączone w linię Z8 (jak określić który)
To podstawowe błędy, pozostałe jak i sposób oprogramowania, można określić po prawidłowym okablowaniu systemu zgodnie z opisem w instrukcji

Wszystkie +12V połącz razem -to zasilania czujników i podłącz pod np. OUT2 który zaprogramuj jako wyjście zasilające.Out3 do Out 8 są wyjściami które zwierają/rozwierają do masy zależnie od ich zaprogramowania i tam nigdy nie będziesz miał napięcia .Obciążalność ich jest jedynie 50mA.

Może niech kolega Popek 38 określi dokładnie z której centrali chce korzystać bo pokazuje raz schemat połączeń do centrali Integra 32 a następnie Integry 64. Kolega Inelsal proponuje podłączenie zasilań do OUT 4 gdzie centrala Integra 32 ma tylko 2 wyjścia wysokoprądowe.

Zasilanie do czujek tylko z OUT2 wysokoprądowego; olej linię sabotażową dla czujek (ustaw 2eol - dzisiaj standard i duże ułatwienie) i zostaw dla tampera syreny i obudowy ewentualne 1-2 wejścia. Nie zapomnij sparametryzować rezystancji oporników bo nie będzie trybić. Tak czy inaczej, czytaj instrukcję.
