Zwężony obraz kamer przy rozdzielczosci 704x576

Witam
Mam problem. Zwężony obraz kamer przy rozdzielczosci 704x576, przy rozdzielczosci 352x288 jest Ok.

Karta " Karta DVR 8 kamer 200 klatek PL rozdzielczosc D1 "
Parametry techniczne - DVR_8_200EX

model DVR_8_200EX
wejscia video 8 x BNC
szybkosc 200 klatek na sekunde
oprogramowanie polskie
instrukcja polska drukowana, bogato ilustrowana, 23 strony A4
kompresja video H.264 / MPEG4
rozdzielczosc zapisu 704x576, 352x288
rozdzielczosc odtwarzania 704x576, 352x288
parametry obrazu regulowane niezaleznie dla kazdej kamery
detekcja zaawansowana strefowa, kilka poziomow czulosci
siatka detekcji ustawiana dla kazdego kanalu
zabezpieczenie haslem tak
mozliwosc laczenia kart do 4 kart
ilosc wyswietlanych kamer 1, 4, 9, 16, 25, 36
szybkie przewijanie tak
tryb nagrywania ciagly, detekcja, harmonogram
praca w sieci dolaczone oprogramowanie lub przegladarka
sterowanie kamerami lokalne i zdalne
nagrywanie na wielu dyskach tak
wielkosc nagrania na godzine z 1 kamery 30-100 MB
protokol sieciowy TCP/UDP
lacze PCI-E

Kamera SM650C D/N - Kamera 550linii 0,05lux; kolor;

Specyfikacja techniczna:

* Dzień/Noc - uczulona na podczerwień, w dzień kolor, w nocy B/W
* Standard: CCIR 50Hz PAL
* Przetwornik obrazu: 1/3" SONY CCD + Nextchip DSP
* Rozdzielczość przetwornika: 752(H) x 582(V)
* Obszar światłoczuły: 4,9 x 3,7 mm
* Czułość: 0,01 lux /F1,2
* Tryb Dzień/Noc: tak
* Rozdzielczość: 550 linii
* Synchronizacja: wewnętrzna
* Migawka elektroniczna: ON-OFF 1/50 - 1/100 000 sec
* Sterowanie auto-iris: video/DC
* Auto iris: ON-OFF
* Kompensacja: ON-OFF
* Stosunek sygnał/szum: lepiej niż 48 dB
* Zasilanie: DC 12V; 200mA
* Temperatura pracy: -10oC - +50oC
* Wymiary: 125 x 60 x 53 mm
* Mocowanie obiektywu: C lub CS

Obiektyw 2,8-10mm Auto-iris DC; zoom ECO
[2,8-10mm]
2,8-10mm Auto-iris DC; zoom ECO
Kliknij, aby powiększyć
108,36zł
(netto: 88,10zł)

Obiektyw o regulowanym kącie widzenia z automatyczną przysłoną sterowaną DC.

Specyfikacja techniczna:

* zmienna ogniskowa 2,8-10mm (zoom)
* światło 1,4
* mocowanie CS
* regulacja przesłony: tak, automatyczna AI DC
* regulacja ostrości: tak, ręczna

W rej. nie masz przypadkiem ustawionego standardu NTSC jak tak zmień na PAL.

Uzywam komputera PC z w/w kartą. Ustawione jest na PAL.

A to zwężenie w poziomie czy w pionie.
Może jakiś zrzut ekranu, przykładowa klatka?

soft masz oryginalny z płyty? Spróbuj z inną wersją

zwezenie w poziomie, rozszerzenie w pionie. Soft oryginalny tj razem z kartą

"owoczesny model karty DVR o wyjatkowych parametrach w porownaniu do bardzo atrakcyjnej ceny. Karta obsluguje do 8 kamer, dziala z rzeczywista szybkoscia az 200 klatek na sekunde, co sprawia, ze zapisywany i odtwarzany jest zupelnie plynny ruch [REAL TIME]. Rejestracja obrazu odbywa sie na dysku twardym komputera. Karta oparta jest o 2 procesory CONEXANTA, ktore gwarantuja stabilna prace oraz uzyskanie wysokiej jakosci obrazu zarowno przy podgladzie, jak i odtwarzaniu. Karte w komputerze podlacza sie do portu PCI Express.

W komputerze mozna zainstalowac maksymalnie 4 tego typu karty, czyli podlaczyc do 32 kamer. Do karty dolaczone jest legalne oprogramowanie w jezyku polskim [rowniez program instalacyjny oraz program do obslugi zdalnej]. Jako oficjalny przedstawiciel producenta, mamy dostep do najnowszych wersji oprogramowania i systematycznie je aktualizujemy.
Ogromnym atutem tej karty jest bardzo wysoka jakosc nagran [PAL - rozdzielczosc 704x576] oraz najlepsza metoda kompresji danych H.264. Pozostalymi zaletami karty sa jej rozbudowane, przydatne funkcje i szerokie mozliwosci zastosowan oprogramowania, takie jak np. mozliwosc wyboru stopnia czulosci detekcji ruchu, wybor harmonogramu rejestracji, stabilny i szybki transfer obrazu przez Internet [rowniez Neostrada], sterowanie kamerami obrotowymi PTZ, ustawianie parametrow obrazu dla kazdej kamery niezaleznie, czy wprowadzenie lub zmiana hasla dostepowego.

W zestawie, ktory oferujemy, znajduje sie: karta w firmowym opakowaniu z oryginalnym CD z oprogramowaniem, oraz drukowana, bogato ilustrowana instrukcja obslugi w jezyku polskim, ktora umozliwia latwa instalacje i konfiguracje parametrow odpowiednio do potrzeb Uzytkownika.

Kazda sprzedawana przez nas karta posiada unikatowy numer seryjny, ktory wspolnie z analogicznym numerem na pisemnej licencji swiadczy o legalnosci dolaczonego oprogramowania."


Typowa allegrówka razem z digital video recording system. NA PCI-E. Mam podobną kartę ze starszą wersją oprogramowania - na niej kamery chodzą ok, ale tam jest rozdzielczosc 640x iles... a tutaj jest wspomniana 704x576.

Dodano po 46 [sekundy]:

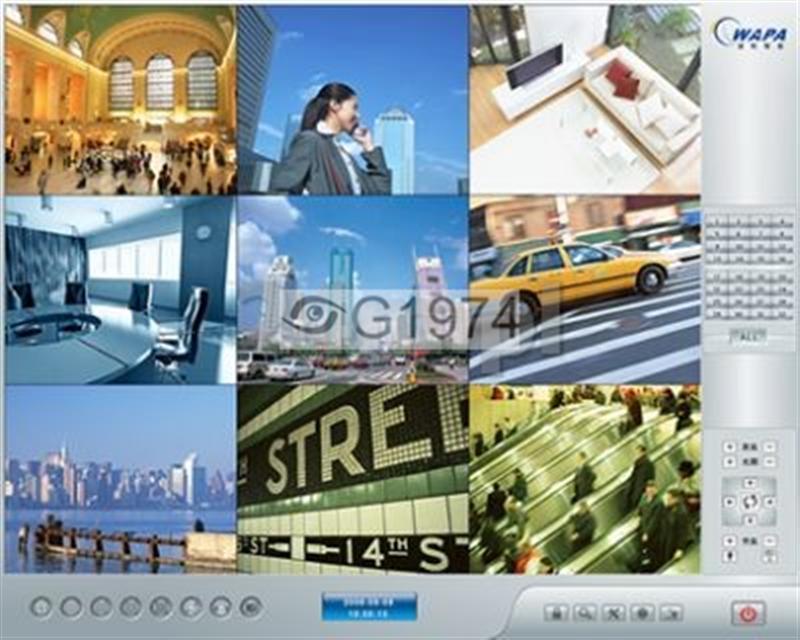

http://www.pay.pl/x/b/g/DVR_8_200EX/3.jpg ten program

Dodano po 48 [minuty]:

Inaczej człowiek chudszy i wyższy prosto mówiąc. Źle to przedstawiłem wczesniej.

Czyli, jeżeli dobrze rozumiem, obraz nie jest przycięty, tylko wyświetlany w złych proporcjach?
Czy jest możliwość zrobienia zrzutu pojedynczej klatki do jpg i sprawdzenia zapisanej rozdzielczości?
Mnie to wygląda z opisu na 704x480 i dopasowane do okna (rozciągnięte w pionie).
Czy w obu przypadkach (mała i duża rozdzielczość) jest wypełniony cały ekran. Może okna są dopasowywane do rozdzielczości monitora.
Można spróbować zmienić na inną, o innych proporcjach.

Tak obraz ma złe proporcje tzn sam wyświetlany obraz- ekran całego windowsa jest Ok. Jutro postaram się zrobić zrzut klatki.

W opcjach programu mam do wyboru rozdzielczosci : 704x576, 352x288, ta druga funkcjonuje poprawnie. Jeszcze się upewnie jutro czy na pewno liczy są dokładnie takie.

W obuprzypadkach przy wzięciu danej kameryna pełny ekran obraz jest wypełniony na całym ekranie tyle, że przy większej rozdzielczosci nie zachowane są proporcje. Przy mniejszej jest Ok. Próbowałem zmieniać rozdzielczość ekranu - na nienaturalną wedle windowsa i nic to nie dało. Jutro spróbuję wszystkie rozdzielczości.

Czy może mieć na to jakikolwiek wpływ karta graficzna ?

Dodano po 37 [sekundy]:

*Jeszcze się upewnie jutro czy na pewno liczBy są dokładnie takie.

Witam Zauważyłem kolejny problem - mianowicie kamery przestają rejestrować/ nagrywać po upływie może 30 minut. Jest czarny ekran. Resetuję komputer i jest Ok. Karta graficzna Intel zintegrowana - czy moze to byc powodem ?

Sprawdź w "bogato ilustrowanej instrukcji obsługi w języku polskim, która umożliwia łatwą instalację i konfigurację parametrów odpowiednio do potrzeb Użytkownika", jakie są zalecane parametry sprzętowe stacji PC, na której ta karta będzie instalowana (grafika, płyta główna, ...).

Wsadziłem do tego komputera drugą kartę graficzną z działającego pierwszego monitoringu. Nic to nie dało. Zobaczę czy chociaż program będzie się wyłączał. Komputer jest na procesorze Intela tak jak zaleca chiński producent core2duo e5400 + 2gb ddr3 ramu firmowego, płyta asusa. Producent zaleca dużo gorsze parametry komputera. Regulacja ostrości i ogniskowej obiektywu kamery nic nie dała. Podpinałem trzecią jest to samo. Jutro zgram na pendriva zdjęcia. Starsza wersja tego programu + slot PCI a nie PCI-E chodzi bez zarzutów. Mam już jeden monitoring dlatego mnie dziwi cała ta sytuacja. Sprzęt kupiłem dużo lepszy a jest dużo usterek i mankamentów.

raczej karty DVR_8_200 nie zaliczył bym do tych z dobrej półki

Wiem o tym i ja. Niestety zakup geovision to wydatek rzędu ponad 1000zł.

mmstan wrote:

Wiem o tym i ja. Niestety zakup geovision to wydatek rzędu ponad 1000zł.

Nie żartuj sobie, karta za 1000 złotych nie jest szczytem wszystkiego a bardziej rozwiązaniem budżetowym. Odeślij tą superkartę i kup coś normalnego, GV, ALNET, NOVUS, albo rejestrator. Kupiłeś w miarę mocny komputer i taki bubel wsadziłeś do niego.
Jeśli jednak będziesz chciał ją ratować to wyślij zrzuty ekranu, wtedy będzie można coś więcej powiedzieć.

Kartę kupiłem w listopadzie, dopiero teraz miałem możliwość podłączenia tego. Nie wiem jak ceny pozostałych firm ale za tą akurat dałem 360zł.

Jutro podeślę zdjęcia.

Tak to wygląda. Osoba sprzedająca zaproponowała aktualizację sterowników płyty i karty graf. do najnowszych oraz zakup karty graf 512MB.

Materiał zapisany / wyeksportowany do formatu windowsowego również tak wygląda?
Nie wiem czy akurat ten program to posiada ale w konfiguracji - opcjach wyświetlania popróbuj różnych ustawień: Direct, Direct 3D, OpenGL, ale to tylko w wypadku gdy poprawnie zapisuje.

mmstan wrote:

[...] Nie wiem jak ceny pozostałych firm ale za tą akurat dałem 360zł.

Okazja!

Mnie to wygląda na źle działającą funkcję usuwania przeplotu.
Sprawdź w ustawieniach programu, czy jest coś takiego.
Możesz też poszukać w konfiguracji karty graficznej, zaktualizować DirectX.

Przeplotu to jakby w ogóle nie usuwa, pierwszy zrzut kamera nr 1 - poparz na przejeżdżający autobus.

crunky wrote:

Przeplotu to jakby w ogóle nie usuwa, pierwszy zrzut kamera nr 1 - poparz na przejeżdżający autobus.

Właśnie to miałem na myśli, źle działająca funkcja. Zamiast wyciąć co drugą linię (tak niestety działa usuwanie przeplotu w tanich urządzeniach) i rozciągnąć w pionie, wycina dół obrazu i rozciąga.

Marek31415 wrote:

Właśnie to miałem na myśli, źle działająca funkcja. Zamiast wyciąć co drugą linię (tak niestety działa usuwanie przeplotu w tanich urządzeniach) i rozciągnąć w pionie, wycina dół obrazu i rozciąga.

Co by świadczyło moim zdaniem albo o uszkodzeniu fizycznym chipsetu, albo problemie ze sterownikami (karta za te pieniądze na pewno nie ma sprzętowej kompresji i obróbki strumienia), może też problemem być zła współpraca z oprogramowaniem.
Najpierw jednak dobrze byłoby wiedzieć czy nagrania też są obcięte.

Witam
W opcjach programu nie ma wyboru ustawień direct, direct 3d, opengl. Spróbuję w ustawieniach windows. Komputer chodzi na windowsie 7 32-bit. Znalazłem chyba przyczynę zawieszania kamer. Windows 7 posiada standardowo ustawioną opcję oszczędzania energii, przechodzi w stan uśpienia po 20 minutach. Zmieniłem ta opcję na maksymalną wydajność. Zobaczę jutro czy znowu się zawiesi.

Nagrania tak samo wyglądają jak obraz rzeczywisty (podglądowy).

Dodano po 2 [minuty]:

Jeszcze jedno zdjęcie zrobione przez opcję programu.

Postaraj się o nowszy program/ sterowniki. Nie koniecznie polskojęzyczny. Pozmieniaj parametry w programie. Przełóż kartę do innego komputera i spróbuj czy to samo. Jeśli tak to reklamuj to dziadostwo.

tak jak pisałem sprawdź to na innym sofcie

Mam dokładnie ten sam problem z obrazem . Reklamowałem ta kartę, przysłali mi druga i to samo!! Na starszej wersji oprogramowania niby wszystko jest ok ale po dłuższym odtwarzaniu obrazu z 4 kamer w rozdzielczości D1 po 5 minutach program się zawiesza!! Karta badziew!! To samo robi włożona w płytę z AMD fx 5200+ i to samo w CQe6600.

Czy mozesz napisać w jakiej firmie to zamawiales, moze protel alias 24m.pl ? Ja właśnie w piątek odesłałem kartę. Firma zapewniała, że nikt nie miał jeszcze takiego przypadku. Ciekaw jestem jak się rozegra sprawa.

Dodano po 35 [sekundy]:

Softu niestety innego nie ma. Sterowników nowszych do tego programu też nie mają. Są chyba z grudnia 2009 :/.

Witam,
Trochę off topic zrobie, ale dla poszukiwaczy odpowiedzi dodam, że:

704x576 to tzw 4CIF, a D1 PAL to 720x576; Dlatego są złe proporcje w wyświetlanym obrazie.

Oszuści na Allegro wmawiają, że ich karty używają D1, albo inne ściemy.
Niestety w/w karty działają na Half D1 czyli o polowe mniejszej rozdzielczości, a 4CIF (704x576) to jedynie rozszerzenie podst. CIF, który ciągnie kamery do 500TVL.

Jeśli chcesz/chcecie mieć D1 PAL w proporcjach kup rejestrator albo kartę DVR gdzie format zapisu jest 720x576 czyli Full D1 PAL!

Też kupiłem karte DVR u jednego z w/w sprzedawcy i żałuje bo mam kamery po 700TVL, kartę za 500pln, a jak przeprowadziłem dochodzenie strumieniowe w sterownikach i programie okazało się, że o D1 mogę pomarzyć, a w polu rozdzielczość chyba 4fun ktoś tam wpisał D1 ( a może zapomniał dodać Half D1 )?

Przykład użycia kamery i karty z Full D1: http://www.youtube.com/watch?v=1zTK7iQZcto
Nie mogę znaleźć linka, ale przez zakupem proponuje przeszukać Wujka G. i sprawdzić, czy zamiast super-Hiper 400kl/s ( w nieznanej rozdz. ) kupić coś co ma 50kl/s, ale w najwyższej możliwej analogowej jakości czyli Full D1 (720x576).

Natomiast jeśli mamy kamery max. 540TVL, wystarczy śmieszny CIF lub "pseudo D1" z Allegro.


Zamieszczam Widok z kamery 700TVL 4-9mm lens, z kartą DVR 200kl/s "Pseudo Full D1" z Allegro.
Rzeczywisty rozmiar 384x288 podniesiony do 640x480 Ratio: 1,66. plus obcinanie wysokości...żal ;(

Pozdro
RuDy

rudus wrote:

704x576 to tzw 4CIF, a D1 PAL to 720x576; Dlatego są złe proporcje w wyświetlanym obrazie.

Różnica tych 16 pikseli praktycznie jest niezauważalna, to tylko 10 linii

mmstan wrote:

Natomiast jeśli mamy kamery max. 540TVL, wystarczy śmieszny CIF lub "pseudo D1" z Allegro.

540 linii to maksymalna wartość jaką możesz zapisać w telewizji analogowej, coś się tak czepił tego? Na czym chcesz te niby 700 linii zapisywać?

Wg mnie:
http://www.e-alarmy.pl/398p-geovision-gv-600-8---karta-komputerowego-zapisu-obrazu-(8-kamer).html dla 700TVL, kamera ma i tak więcej active pixels, ale przynajmniej jest "Full D1".

Natomiast:
http://allegro.pl/karty-dvr-16307 do 540TVL (CIFy)

Masz racje do telv analogowej, ale w wersji B/G jest rozdzielka 720 i 704
http://en.wikipedia.org/wiki/Television_lines
Dlatego jesli mamy kamery do 625TVL możemy kupić allegrowe 704.
Porównanie : http://www.youtube.com/watch?v=5cZZu61nd-Q&feature=related

Jednak nadal uważam, że dla pow. 625TVL jedynie karty DVR z "true" D1 (720x576) mają sens dla kamer 700TVL ( gdzie rozdzielka jest PAL:976(H)*582(V) )

rudus wrote:

Wg mnie:
http://www.e-alarmy.pl/398p-geovision-gv-600-8---karta-komputerowego-zapisu-obrazu-(8-kamer).html dla 700TVL, kamera ma i tak więcej active pixels, ale przynajmniej jest "Full D1".

Natomiast:
http://allegro.pl/karty-dvr-16307 do 540TVL (CIFy)

Masz racje do telv analogowej, ale w wersji B/G jest rozdzielka 720 i 704
http://en.wikipedia.org/wiki/Television_lines
Dlatego jesli mamy kamery do 625TVL możemy kupić allegrowe 704.
Porównanie : http://www.youtube.com/watch?v=5cZZu61nd-Q&feature=related

Jednak nadal uważam, że dla pow. 625TVL jedynie karty DVR z "true" D1 (720x576) mają sens dla kamer 700TVL ( gdzie rozdzielka jest PAL:976(H)*582(V) )

Kolego, pomerdało Ci się trochę.
Zaczynając od definicji linii tv (TVL) - jest to ilość naprzemiennych linii czarno-białych, pionowych, liczonych poziomo , na szerokości obrazu równym jego wysokości. Czyli jeżeli masz kamerę 540TVL, proporcja obrazu 4:3, ilość szczegółów w poziomie wynosi 540*4/3=720. Skoro kamera w poziomie generuje (może generować) 720 szczegółów to żeby zapisać obraz bezstratnie potrzeba 720pikseli. Czyli przy rozdzielczości jak to określasz FULL D1 możesz zapisać maksymalnie 540TVL a w rzeczywistości jeszcze mniej - 500-520TVL.
http://www.pixim.com/assets/files/product_and_tech/540HTVL_Max_WP_Final.pdf
Kamery 720 linii to chwyt marketingowy, puki co nie masz monitora na którym mógłbyś to oglądać, nie masz też rejestratorów na których mógłbyś to zapisać. Ani na allegro za parę stówek, ani wśród poważnych producentów rejestratorów z górnej półki. Żaden sprzęt nie zapisuje 940 pikseli w poziomie.
