Mój MIGOMAT konstrukcja od podstaw

jedrysekjarek 16 Feb 2011 19:02 42391 51
IGE-XAO
  • #31
    mac175
    Level 12  
    Bardzo ładne wykonanie, gratuluje. Przepływ gazu CO2 przy grubości drutu 0,8 około 10l.
  • IGE-XAO
  • #32
    mac175
    Level 12  
    Bardziej dokładniej;) Przepływ gazu obliczamy mnożąc grubość drutu przez 10 np:
    0,8*10= 8litrów
    1,2*10= 12litrów
  • #34
    jedrysekjarek
    Level 9  
    Jarek-Badyl
    Wiem ze styczniki to nie najlepsze rozwiązanie ale jak sie nie ma co się lubi…….
    caveman2009
    Bardzo dziękuje za cenne wskazówki . Bardzo się przydały w rozpoznaniu odprysków. Dlaczego przekombinowana ???
    w_mirek
    Tak, napięcia które zostały podane sa podczas stanu jałowego, a podczas spawania spadają w zależności od ostawień 18 do 29wolt

    Wczoraj troszkę posiedziałem przy migomacie i eksperymentowałem z dławikiem. Po 2 godzinach zmiany szczeliny i próbach spawania na reszcie udało mi się uzyskać przyjemny dla ucha dźwięk podczas spawania i niewielkie odpryski :).
    Dane :
    Rdzeń - 24cm^
    Ilość zwoi - 32
    Szczelina - 7mm

    Znalazłem na schemacie minimaga 161 za mostkiem kondensator 5uF zrobiłem z nim próby ale było gorzej, próbowałem również przy 20000uf ale kondensatory wg moich oględzin pogarszają jakość optyczna spawu i zachowania sie migomatu podczas spawania przynajmniej w przypadku mojej konstrukcji.


    Zamieszczam zdjęcie migomata z dławikiem . Kabel zasilający i przewód gazowy jest już przymocowany i nie wisi tak jak na zdjęciu. Dołożyłem również dwa wentylatory jeden w okolicach diod i dławika. drugi z tyłu transformatora. Jak aparat znów zacznie działać zrobię więcej zdjęć na razie ma wahania nastroju :)

    Mój MIGOMAT konstrukcja od podstaw
  • IGE-XAO
  • #35
    User removed account
    User removed account  
  • #36
    consulixx
    Level 11  
    Witam bardzo ładna konstrukcja podoba ni się w szczególności trafo ładnie i starannie wykonane, chociaż co do napięć na wtórnym to te 19 V trochę za wysokie. mogło być niższe. Bo teraz to prąd min. w czasie spawania będzie dość wysoki . w fabrycznych magach 19V i posuw drutu 6 m/min drut 1mm daje jakieś 140A (to są optymalne parametry podczas spawania dla napięcia 19V) do cienkiej blachy potrzebny jest dużo mniejszy amperaż.

    Dodano po 13 [minuty]:

    Mój MIGOMAT konstrukcja od podstaw
    tabela dla maga 280 i330 amper firmy BESTER .
  • #37
    robokop
    Moderator of Cars
    consulixx zamęt wprowadzasz, w dodatku twoje informację są błędne. 19V to wcale nie jest zbyt dużo, prąd wcale nie musi mieć 140A w porównaniu do fabrycznych konstrukcji - wszystko zależy od sztywności i wydajności źródła, a także od rezystancji obwodu spawania. Ja w swoim migu przy 19V i drucie 0,8 mam w okolicach 80A, jak to wytłumaczysz?
  • #38
    edenlubawa
    Level 15  
    Z kąd można zdobyć taki transformator 3-faz?? Za małe pieniadze?
  • #39
    bartkam
    Level 15  
    Kiedyś też zrobiłem migomat i miałem problem z pryskaniem. Próbowałem wszystkiego, CO2, później mieszanka, dławik z tep-401. Podejrzewam że regulator jest do bani, schemat znaleziony gdzieś na forum. Między czasie udało mi się dostać fabryczny migomat za przywzoitą cenę i tamten stoi w kącie i się kurzy. Jakby ktoś chciał to mam na zbyciu trafo pochodzące z tep-401 400A, mostek prostowniczy na tyrystorach i trochę elektroniki do tego.
  • #40
    robokop
    Moderator of Cars
    edenlubawa wrote:
    Z kąd można zdobyć taki transformator 3-faz?? Za małe pieniadze?


    Allegro, okoliczne złomowiska, list do św. Mikołaja. Nie licz raczej że dostaniesz w prezencie czy za "flaszkę" 30 kg miedzi.
  • #41
    jedrysekjarek
    Level 9  
    Najtrudniej jest zdobyć odpowiedni rdzeń. Złomowiska to raczej najlepsza opcja do poszukiwań. Czasami zakłady wywożą całe maszyny w których można znaleźć ciekawe trafo lub elementy elektryczne które można zaadoptować do swojego projektu . Wiem ze nie jest to odpowiedni dział ale jak by ktoś maił do sprzedania podajnik drutu 2 lub 4 rolkowy to proszę na priv. Osobą zainteresowanym budową migomatu mogę pomóż w skompletowaniu części. Transformatory 12/24V, diody, mostki diodowo tyrystorowe z radiatorami, styczniki główne załączające trafo, rdzenie na dławiki itp.
  • #42
    jedrysekjarek
    Level 9  

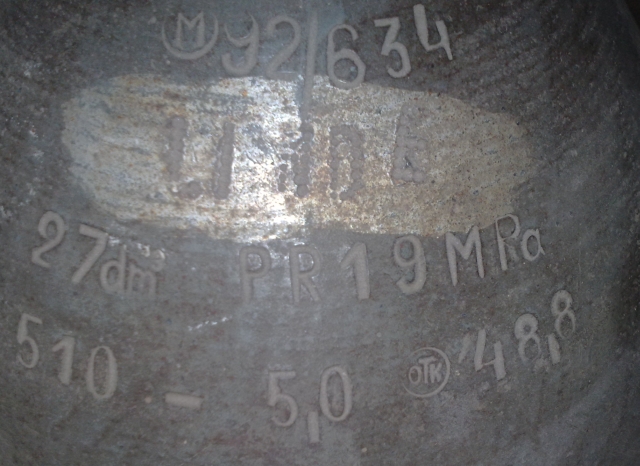

    Moze mi ktoś wyjaśnić napisy z butli CO2


    Mój MIGOMAT konstrukcja od podstaw

    Mój MIGOMAT konstrukcja od podstaw


    Mój MIGOMAT konstrukcja od podstaw
  • #43
    mac175
    Level 12  
    Butla z dwutlenkiem węgla waga brutto 69,6 kg waga netto 20kG czyli zawartość co2 w butli 20 kg. pojemność wodna butli 27dm3, ciśnienie próbne 19MPa. 1kg skroplonego CO2 po odgazowaniu daje ok 510l gazu.
  • #44
    jedrysekjarek
    Level 9  
    Dziękuje . A legalizacja, ważność butli ???
  • #45
    mac175
    Level 12  
    legalizacje to chyba taka naklejka z kodem paskowym , a ważność chyba nie określona jest, legalizacja potrzebna jest do napełniania butli,
  • #46
    caveman2009
    Level 14  
    PacyficVista wrote:
    Dziękuje . A legalizacja, ważność butli ???
    Butla na wymiane- najlepsze rozwiazanie, placisz roczny abonament-nie wiem ile w Polsce sobie zycza ale rozne rozlewnie roznie sobie cenia, mozna kupic male butle http://cgi.ebay.co.uk/ARGON-CO2-DISPOSABLE-GA...943?pt=LH_DefaultDomain_3&hash=item5d2e195e0f (za granice tez wysylaja) potrzebna szybko zlaczka do nich- sa gotowe z regulatorem(tez na ebay), takie butle sa jednorazowe i nienapelnialne- wychodzi drozej ale jak nie spawasz duzo to nie oplaca sie placic abonamentu za duzy cylinder. Jezeli chodzi o CO2 to niestety musze cie zmartwic, parametry oslonowe tego gazu nie sa zbyt zadowalajace, mozesz go uzywac do "smarkania" i praktycznie wymienisz taka butle w kazdym pubie, jednak do "Spawania" powinienes uzywac mix z argonem- dlatego wspomnialem wczesniej o jednorazowych butlach. Spawajac w oslonie CO2 temperatura sopiny nie jest zbyt wysoka, powstaje duzo wiecej odpryskow, zagazowania spoiny itd, na cienkiej blasze nie powinno byc problemu ale przy grubszych elementach jakosc spawu-wtopienie, pory i consystencja nie beda reprezentowaly wysokiej jakosci- to tak z doswiadczenia, kiedys mialem firme i kombinowale zeby bylo takiej, niestety jak chcesz taniej to zazwyczaj wychodzi dwa razy drozej, wiec lepiej wydac 3/4 i cwiartke miec w kieszeni- mam nadzieje ze moj belkot jest zrozumialy...:-)
    Jak tam duty cycle tej spawareczki, testowales juz maxymalne parametry?

    A przekabinowany dlatego ze na odczepach i stycznikach- sorry wiem ze robi sie z tego co sie ma ale zbyt duzo elementow prowadzi do awarii, mostek ze sterowaniem uproscil by konstrukcje.
  • #47
    jedrysekjarek
    Level 9  
    caveman2009 wrote:
    PacyficVista wrote:
    Dziękuje . A legalizacja, ważność butli ???
    Butla na wymiane- najlepsze rozwiazanie, placisz roczny abonament-nie wiem ile w Polsce sobie zycza ale rozne rozlewnie roznie sobie cenia, mozna kupic male butle http://cgi.ebay.co.uk/ARGON-CO2-DISPOSABLE-GA...943?pt=LH_DefaultDomain_3&hash=item5d2e195e0f (za granice tez wysylaja) potrzebna szybko zlaczka do nich- sa gotowe z regulatorem(tez na ebay), takie butle sa jednorazowe i nienapelnialne- wychodzi drozej ale jak nie spawasz duzo to nie oplaca sie placic abonamentu za duzy cylinder. Jezeli chodzi o CO2 to niestety musze cie zmartwic, parametry oslonowe tego gazu nie sa zbyt zadowalajace, mozesz go uzywac do "smarkania" i praktycznie wymienisz taka butle w kazdym pubie, jednak do "Spawania" powinienes uzywac mix z argonem- dlatego wspomnialem wczesniej o jednorazowych butlach. Spawajac w oslonie CO2 temperatura sopiny nie jest zbyt wysoka, powstaje duzo wiecej odpryskow, zagazowania spoiny itd, na cienkiej blasze nie powinno byc problemu ale przy grubszych elementach jakosc spawu-wtopienie, pory i consystencja nie beda reprezentowaly wysokiej jakosci- to tak z doswiadczenia, kiedys mialem firme i kombinowale zeby bylo takiej, niestety jak chcesz taniej to zazwyczaj wychodzi dwa razy drozej, wiec lepiej wydac 3/4 i cwiartke miec w kieszeni- mam nadzieje ze moj belkot jest zrozumialy...:-)
    Jak tam duty cycle tej spawareczki, testowales juz maxymalne parametry?


    Dziękuje. Butle muszę wymienić na argomix. A co do sprawdzenia przy pełnych parametrach to się jeszcze mi nie udało. Musze wymienić podajnik ponieważ obecny nie nadąża przy 6 zakresie już podawać drutu:( ale wszystko w swoim czasie. Za kilka dni nowy miesiąc wiec znów będzie nowy budżet na modernizacje maszyny .
  • #48
    caveman2009
    Level 14  
    PacyficVista wrote:
    caveman2009 wrote:
    PacyficVista wrote:
    Dziękuje . A legalizacja, ważność butli ???
    Butla na wymiane- najlepsze rozwiazanie, placisz roczny abonament-nie wiem ile w Polsce sobie zycza ale rozne rozlewnie roznie sobie cenia, mozna kupic male butle http://cgi.ebay.co.uk/ARGON-CO2-DISPOSABLE-GA...943?pt=LH_DefaultDomain_3&hash=item5d2e195e0f (za granice tez wysylaja) potrzebna szybko zlaczka do nich- sa gotowe z regulatorem(tez na ebay), takie butle sa jednorazowe i nienapelnialne- wychodzi drozej ale jak nie spawasz duzo to nie oplaca sie placic abonamentu za duzy cylinder. Jezeli chodzi o CO2 to niestety musze cie zmartwic, parametry oslonowe tego gazu nie sa zbyt zadowalajace, mozesz go uzywac do "smarkania" i praktycznie wymienisz taka butle w kazdym pubie, jednak do "Spawania" powinienes uzywac mix z argonem- dlatego wspomnialem wczesniej o jednorazowych butlach. Spawajac w oslonie CO2 temperatura sopiny nie jest zbyt wysoka, powstaje duzo wiecej odpryskow, zagazowania spoiny itd, na cienkiej blasze nie powinno byc problemu ale przy grubszych elementach jakosc spawu-wtopienie, pory i consystencja nie beda reprezentowaly wysokiej jakosci- to tak z doswiadczenia, kiedys mialem firme i kombinowale zeby bylo takiej, niestety jak chcesz taniej to zazwyczaj wychodzi dwa razy drozej, wiec lepiej wydac 3/4 i cwiartke miec w kieszeni- mam nadzieje ze moj belkot jest zrozumialy...:-)
    Jak tam duty cycle tej spawareczki, testowales juz maxymalne parametry?


    Dziękuje. Butle muszę wymienić na argomix. A co do sprawdzenia przy pełnych parametrach to się jeszcze mi nie udało. Musze wymienić podajnik ponieważ obecny nie nadąża przy 6 zakresie już podawać drutu:( ale wszystko w swoim czasie. Za kilka dni nowy miesiąc wiec znów będzie nowy budżet na modernizacje maszyny .

    silnik od wycieraczek 24V nada sie pieknie, do tego jakis prosty PWM i powinno smigac, choc jak pamietam silniki do podajnika pracuja na ok 50V
  • #49
    mac175
    Level 12  
    CO2 wcale nie jest zły nawet przy blachach powyżej 10mm, jeśli dobrze ustawimy parametry, przepływ gazu i mamy wprawę w spawaniu to odpryski są minimalne a spawy bardzo ładne i wytrzymałe. CO2 spełnia zadanie gazu osłonowego jest tańszy i do użytku domowego nadaje się, Mając kurs spawania metoda MAG większość kursu spawaliśmy CO2, nawet egzamin był przeprowadzany z użyciem gazu osłonowego CO2. Moim zdaniem CO2 to dobry gaz osłonowy.
  • #50
    caveman2009
    Level 14  
    mac175 wrote:
    CO2 wcale nie jest zły nawet przy blachach powyżej 10mm, jeśli dobrze ustawimy parametry, przepływ gazu i mamy wprawę w spawaniu to odpryski są minimalne a spawy bardzo ładne i wytrzymałe. CO2 spełnia zadanie gazu osłonowego jest tańszy i do użytku domowego nadaje się, Mając kurs spawania metoda MAG większość kursu spawaliśmy CO2, nawet egzamin był przeprowadzany z użyciem gazu osłonowego CO2. Moim zdaniem CO2 to dobry gaz osłonowy.


    Szczerze ten papierek to wiesz... dwa poczytaj troche sprawdz charakterystyke i dopiero sie wypowiadaj. Do zabawy w domu co2 sie nada pieknie, jezeli natomist wykonujesz prace ktora musi spelnic normy jakosci jak rowniez przejsc przez rengen, spawasz nawet mieszanka wzbogacona o hel. Jezeli byles na kursie to takie zagadnienia jak temperatura czy penetracja nie powinny byc ci obce.
  • #51
    mac175
    Level 12  
    Kolego caveman2009 zgadzam się wiem że do spawania stosuje się różne mieszanki gazów żeby spełnić normy jakości, niekiedy opracowywane są specjalnie mieszanki gazów np: Fabryka maszyn ma specjalnie opracowana mieszankę gazu osłonowego której używa przy spawania obudów górniczych. A w mojej wcześniejszej wypowiedzi chodziło o to że CO2 moim zdaniem to dobry gaz osłonowy do użytku domowego.
  • #52
    jedrysekjarek
    Level 9  
    Wreszcie udało mi się zakupić oryginalny podajnik drutu. Pierwsze próby są zadowalające. Pomiar na maksymalnym prądzie kleszczami dica to 350A przy drucie 0.8 ale strasznie szybko nagrzewa się rękojeść. A najmniejszy to prawie 30A. Jak tylko znajdę chwilę to nagram pomiary telefonem i jakość spoin która się poprawiła jakieś 300 procent w porównaniu do spawania na robionym podajniku. I wreszcie to co cieszy innych . Przy spawaniu słychać przyjemne, jednostajne dla ucha " brzęczenie " a nie strzelanie i szarpanie .
