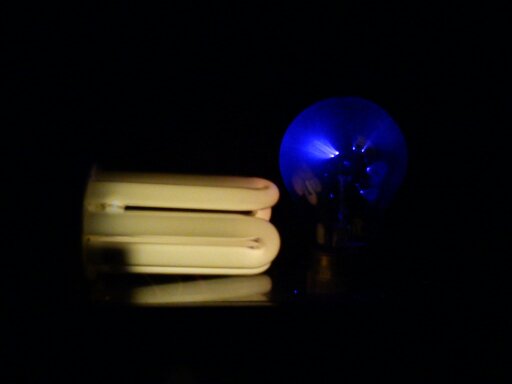

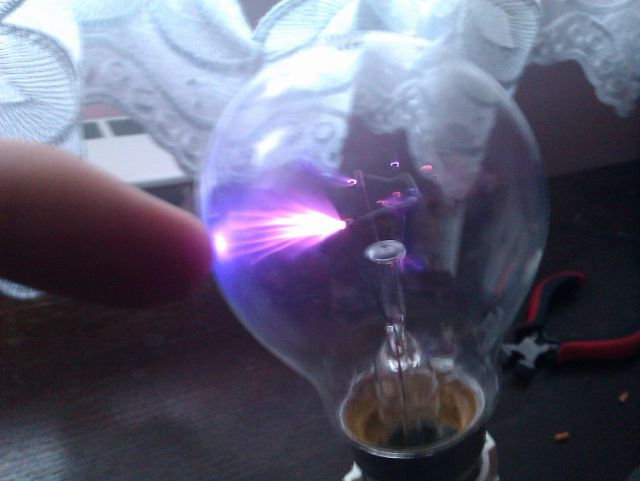

Witam. Postanowiłem przedstawić moją lampę plazmową, jest to moje pierwsze DIY więc proszę o wyrozumiałość. Lampa zasilana jest transformatorem 12v 50v.
Napięcie zasilania prostowane jest za pomocą mostka prostowniczego 10A i filtrowane przez kondensatory 4700uF i 100nF A następnie jest wykorzystane do zasilania transformatora WN. Pozostała część obwodu wykorzystuje zasilacz stabilizowany zbudowany na układzie kilka elementów wraz z Kostką (NE555) stanowi generator przebiegu prostokątnego o zmiennej częstotliwości i wypełnieniu.
Zmiany tych wartości dokonujemy dzięki dwóm potencjometrom 100k.
Napięcie z wyjścia generatora trafia na tranzystor T1 (IRF840) sterujący pracą uzwojenia pierwotnego transformatora wysokiego napięcia.
Do chłodzenia tranzystora zastosowałem Radiator z wentylatorem.
