Układ imitacji dżwieku lokomotywy diesla.

marek_34 21 Lut 2011 11:38 6300 3
  • Układ imitacji dżwieku lokomotywy diesla.

    Układ ten jest przeznaczony dla hobbystów zajmujących się wykonywaniem makiet kolejek. Imituje on dźwięk lokomotywy w zależności od napięcia na torach. Układ nie zawiera mikroprocesora a całość została zrealizowana na tanich i ogólnodostępnych układach scalonych.

    Główne zasilanie układu stanowi napięcie 12 V niezależne od napięcia na torach, które podłączone jest do mostka prostowniczego (punkty 3,4). Napięcie trakcji, które odpowiada za zmianę generowanego dźwięku, jest podłączone bezpośrednio z modułu regulującego prędkość kolejki lub bezpośrednio z torów do punktów 5 i 6 mostka prostowniczego. Sygnał wyjściowy z mostka będzie zawsze odpowiedni niezależnie od kierunku poruszania się pociągu.

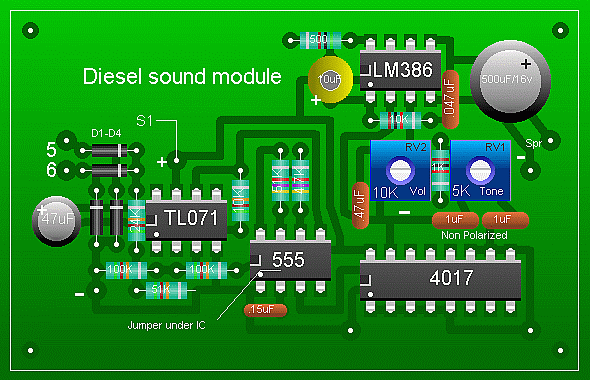

    W układzie wykorzystano wzmacniacz operacyjny tl071, timer ne555, licznik 4017 oraz wzmacniacz m.cz lm386.

    Na stronie dostępny jest schemat, wzór płytki oraz przykładowe nagrania z pracy układu.

    źródło: http://members.shaw.ca/roma/train.html

    Fajne? Ranking DIY
    O autorze
    marek_34
    Poziom 18  
    Offline
    marek_34 napisał 332 postów o ocenie 271, pomógł 6 razy. Mieszka w mieście Katowice. Jest z nami od 2006 roku.
  • #2 9186673
    Konto nie istnieje
    Konto nie istnieje  
  • #3 9275411
    Paolo1976
    Poziom 24  
    Dźwięk całkiem znośny. Nie rozumiem porównania kolegi Żabek. Nie można porównywać dźwięku z gry, nad którym pracował sztab fachowców, do dźwięku generowanego przez układ elektroniczny. To tak jakby porównać głos spikera radiowego z lektorem z Expressivo.
  • #4 9290872
    Pokrentz
    Poziom 22  
    No, nie, lokomotywa Diesla, np. taki Gagarin brzmi jak symfonia Czajkowskiego a to - to elektroniczne kaleczy słuch... No, ale zawsze można to potraktowac jako wprawkę w projektowaniu układów.
