ITead Studio Colorduino - prezentacja.

emer2 08 Mar 2011 23:15 3723 2
  • ITead Studio Colorduino - prezentacja.

    Colorduino został zainspirowany przez platformę Rainbowduino LED Driver. Forma Colorduino przypomina platformę Rainbowduino. Wyprowadzenia układu zostały specjalnie tak samo zaprojektowane, by można było do niego podłączyć inne układy bez dodatkowej modyfikacji wyprowadzeń. Obie platformy bazują na tym samym mikrokontrolerze jakim jest ATmega368. Są także kompatybilne z Arduino. Główna różnica między tymi platformami polega na tym, że Rainbowduiono bazuje na module stałym źródle prądowym MBI5168 oraz wzmacniaczu Darlinghtona M54564. Natomiast Colorduino bazuje na parze modułów M54564 z pojedynczym źródle prądowym DM163. Poprzez użycie źródła prądowego DM163, platforma Colorduino dostarcza w sumie 24 kanały PWM sterujące diodami LED, podłączając diody RGB LED daje to 8 kanałów (po 3 kanały PWM na diodę). Poprzez takie rozwiązanie mikrokontroler zostaje częściowo odciążony ( poprzez usunięcie części programu odpowiadającą za większą ilość kanałów PWM) i zaoszczędzone "miejsce" w sofcie można wykorzystać do innych zadań. W platformie Rainbowduino znajduje się 3 kanały 4-bitowe PWM. Ważną rzeczą jest, że układ DM163 posiada tylko 24 kanały, lecz wystarczy to do buforowania jednej linii diod LED RGB (8x3=24). Dodatkowe 6 bitów danych na każdy kanał pozwala kontrolować dodatkowo jasność PWM, przez co usuwa się potrzebę stosowania zewnętrznych oporników, by dostosować odpowiedni prąd dla kanału ( Colorduino w przeciwieństwie do Rainbowduino nie ma, zamontowanych potencjometrów do dostosowywania prądu). Colorduino jest całkiem kompaktowy, rozmiar platformy jest taki sam jak Rainbowduino, o wymiarach około 60x60mm, jakie posiada matryca RGB LED ze wspólną anodą pod jaką został zaprojektowany układ. Na stronie źródłowej znajduje się kilka zdjęć platformy, a także filmik ukazujący podłączoną matrycę RGB LED.

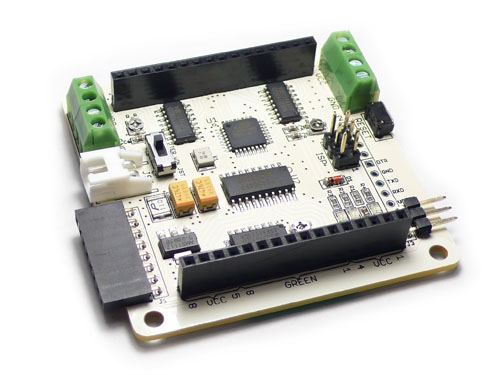

    Poniżej zdjęcie płytki PCB platformy Colorduino:
    ITead Studio Colorduino - prezentacja.

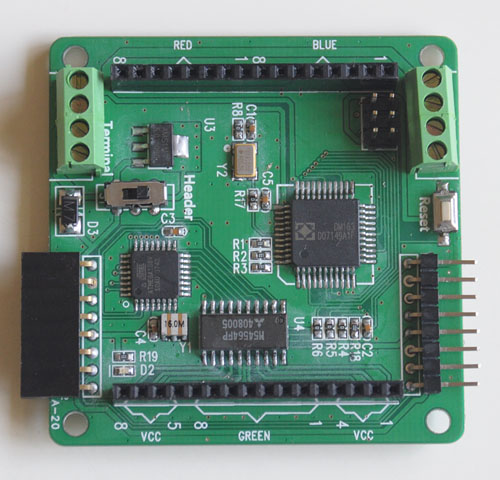

    Poniżej zdjęcie płytki PCB platformy Rainbowduino, pochodzącej ze strony (Link):
    ITead Studio Colorduino - prezentacja.

    Strona źródłowa projektu:
    Źródło
