Topower model: TOP-550A-P1 - niestabilne +5VSB.

09 Mar 2011 21:35 2473 5
  • Poziom 2  

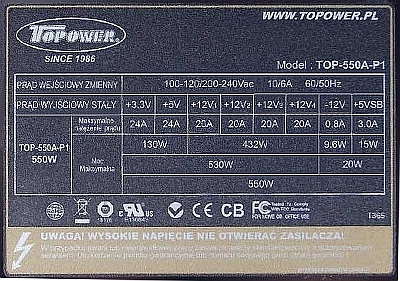

    Topower model: TOP-550A-P1 - niestabilne +5VSB.
    Zasilacz jak w temacie zbudowany na układach scalonych:
    WIPer22A - przetwornica +5VSB;
    PS232S- kontroler napięć wyjściowych;
    CM6800G - PFC/PWM kontroler jest zamontowany wraz z innymi elementami tej aplikacji na osobnej płytce stojącej pionowo.

    Wymienione zostały końcowe kondensatory elektrolityczne na liniach napięć: +5V i +3,3V. (były napuchnięte).

    Po włączeniu zasilacza (bez startu) pojawia się napięcie +5VSB (+5,2V) (startowe). Obciążenie tego napięcia np. rezystorem ok. 8Ω powoduje jego spadek praktycznie do zera.

    Napięcie zasilające WIPera (Vdd) wynosi ok. 15V względem masy „gorącej”.
    Napięcie na kondensatorze głównym wynosi 328V.
    Napięcie na wejściu sterującym (FB) bez obciążenia +5VSB wynosi wynosi nieco poniżej 1V względem masy „gorącej”, a po obciążeniu [b]+5VSB bez zmian.

    Napięcie na fototranzystorze transoptora Uce=ok. 14V, i po obciążeniu SB bez zmian.
    Napięcie na fotodiodzie transoptora ok. 1.04V, a po obciążeniu VSB bez zmian.

    Wymieniony WIPer22A (na nowy), wymieniony transoptor sterujący układ scalony (FB).
    Wymienione dwa kondensatory elektrolity w jego okolicy, a diody i tranzystor w okolicy mierzone w układzie wyglądają na sprawne.

    Proszę o jakieś porady i pomoc w zdiagnozowaniu tego przypadku.
    Schematu tego zasilacza nie znalazłem, a może jest schemat innego typu zasilacza konstrukcyjnie podobnego?

    Poprawiłem TONI_2003.
  • Poziom 29  
    Wstaw zdjęcie elektroniki.
    Czy wymieniałeś także kondensatory elektrolityczne w gałęzi +5Vstandby? Wygląda na to, że rezystancja szeregowa bardzo im wzrosła. Na mierniku pojemności mogą dawać poprawne wartości jednak w układzie nie są w stanie szybko oddać zgromadzonego ładunku i przetwornica może wariować.

    Wymień wszystkie kondensatory elektrolityczne na dobrej jakości low ESR na pozostałych liniach +5Vstandby i +12V oraz w układzie zasilania kontrolera przetwornicy zazwyczaj na napięcie 50V.
  • Poziom 43  
    Na liniach +5V i +3.3V jakie pracują tranzystory lub diody?
  • Spec od monitorów
    Popatrz na aplikację vipera, a potem przeanalizuj do czego on ma pin. 4 ( i elementy głównie C) wymień i powinno być Ok. Lub oporniki w gałęzi TL431 i Transoptor (Optocoupler) (wymieniałeś) w pin 3 vipera * jeśli są...
  • Poziom 2  
    Uwaga Kolegi foldback jest jak najbardziej zasadna.

    Rozważania dotyczące napięć wyjściowych są w chwili obecnej bezprzedmiotowe z uwagi na to, że najpierw trzeba uzyskać stabilną piątkę startową, a tej jak na razie nie ma.

    Kondensatory elektrolityczne w linii +5VSB wymienione, a są dwa. Jeden zaraz po diodzie, drugi po dławiku na wyjściu. Bez rezultatu.

    Wymieniona również dioda w linii piątki startowej i bez zmian.

    Datasheet VIPera podaje, że napięcie regulacyjne (FB) zawiera się w granicach 0-1V. Jest ok. 1V.
    Podaje również, że maksymalny prąd tranzystora kluczującego znajdującego się w WIPerze jest osiągalny przy zwartym FB do source czyli do masy gorącej.
    Jeżeli dobrze się doczytałem to w obecnej sytuacji przy napięciu FB równym ok. 1V tranzystor ten pracuje na minimalnej wydajności prądowej.
    Również napięcie na fotodiodzie transoptora (1.04V) wydaje się za niskie, aby wyprowadzić fototranzystor ze stanu zatkania.

    Tak czy inaczej spróbuję "ręcznie" oświetlić fototranzystor w transoptorze i zobaczę jaka jest odpowiedź WIPera.

    Na razie nie chcę zwierać FB do masy.
  • Poziom 19  
    Mam podobnie uszkodzony zasilacz, a sygnał na start transoptora wychodzi z nr.3 PS232S u mnie ten układ scalony jest uszkodzony.

    Jeżeli logika układu wykryje jakiś błąd napięć wyjściowych, wówczas na tym wyjściu pojawia się stan wysoki (u mnie ok. 5V). Jeżeli jest ok, a układ scalony jest sprawny to przy wystartowaniu powinno być w granicy 0V.
