Analizator widma na głowicy TV

maciej_333 11 Mar 2011 00:12 27028 30
  • Analizator widma na głowicy TV
    Chciałbym dziś zaprezentować moją pracę dyplomową, którą obroniłem w poniedziałek na Uniwersytecie Technologiczno Przyrodniczym w Bydgoszczy. Jest to analizator widma wykorzystujący przemianę częstotliwości. Postanowiłem zaprezentować tą konstrukcję, ponieważ dziś większość ludzi myśli, że jedyna droga do analizy widma, to FFT. Jest to oczywiście nieprawdą.

    Całe urządzenie wykonywałem bardzo długo, przez długi czas myślałem nad ogólną koncepcją urządzenia. Ostatecznie powstał poniższy schemat blokowy:
    Analizator widma na głowicy TV
    Analizator ten jest więc potrójną superheterodyną. W klasycznych analizatorach tego typu odczyt wyników pomiarów był wykonywany za pomocą lampy oscyloskopowej. W tym wypadku jest już on jednak cyfrowy. Wyniki pomiarów i nastawy są wyświetlane na wyświetlaczu graficznym o rozdzielczości 240x128 pikseli z kontrolerem T6963C. Początkowo chciałem zastosować korekcję charakterystyki częstotliwościowej głowicy poprzez wejście ARW. Zrezygnowałem jednak z tego rozwiązania z braku dostatecznej ilości czasu. Zastosowany mikrokontroler to Atmega16, oprogramowanie to ok. 6KB Asemblera. Poprzez RS232 wysyłane są zrzuty z ekranu wyświetlacza do PC (w celu rejestracji wyników pomiarów). Oprogramowanie dla platformy PC napisałem w Delphi 7.0 z wykorzystaniem komponentu ComPort do obsługi RS232.

    Poniżej uzyskane parametry:
    •Zakres częstotliwości wejściowych: 45 – 860MHz
    •Szerokość pasma toru pomiarowego: 4,5KHz; 340KHz
    •Krok strojenia: 1,25KHz; 12,5KHz; 62,5KHz; 312,5KHz
    •Maksymalna szerokość widma wyświetlana na ekranie: 75MHz
    •Czułość: ok.15µV
    •Napięcie zasilania: ~230V 50Hz
    •Pobór mocy: ≤30W
    •Impedancja wejściowa: 75Ω
    •Sterowanie przyrządu: impulsator i klawiatura
    •Przesyłanie obrazu z wyświetlacza LCD do komputera PC za pośrednictwem interfejsu RS232C
    •Szybkość przemiatania: ≥60 pomiarów na sekundę
    •Prezentacja wyników pomiarów na wyświetlaczu graficznym LCD
    •Rozdzielczość pola odczytowego wyświetlacza LCD: 240x128 pikseli
    •Nasłuch radiowy FM z blokadą szumów

    Trzeba przyznać, że parametry takiego przyrządu są marne w porównaniu do profesjonalnych analizatorów. Jednak mimo to przyrząd taki pozwala na wykonanie prostych pomiarów. Można np. za pomocą niego określić częstotliwość wąskopasmowego sygnału interferującego z sygnałem naszego kanału.





    Zdjęcie wstępne przedstawia widmo stacji telewizyjnej TVP INFO z nadajnika w Trzeciewcu na kanale K28. Widać tutaj wizję oraz podnośne chrominancjii i fonii.

    Poniższe zdjęcia przedstawiają wygląd przyrządu w różnych ujęciach.
    Analizator widma na głowicy TV Analizator widma na głowicy TV
    Analizator widma na głowicy TV Analizator widma na głowicy TV Analizator widma na głowicy TV Analizator widma na głowicy TV
    Obudowa powstała na bazie obudowy polskiego woltomierza cyfrowego V534.

    Poniższe zdjęcia przedstawiają pomiary wykonane za pomocą tego analizatora widma:
    widmo sygnału sinusoidalnego, bez modulacji:
    Analizator widma na głowicy TV

    modulacja FM z dewiacją kolejno 10KHz i 2KHz:
    Analizator widma na głowicy TV Analizator widma na głowicy TV

    fragment pasma radiofonicznego UKF:
    Analizator widma na głowicy TV

    sygnał z generatora obrazów kontrolnych - krata:
    Analizator widma na głowicy TV

    sygnał z generatora obrazów kontrolnych - kropki:
    Analizator widma na głowicy TV

    nieznany i dość tajemniczy sygnał radiowy:
    Analizator widma na głowicy TV

    to co wcześniej, jednak laboratoryjnie nałożyłem wąskopasmowy sygnał interferujący za pomocą generatora w.cz.:
    Analizator widma na głowicy TV

    schemat ideowy modułu cyfrowego:
    Analizator widma na głowicy TV

    schemat ideowy modułu analogowego:
    Analizator widma na głowicy TV

    na koniec niezbędne do zestrojenia takiego układu przyrządy: wobulator 10MHz-2GHz i generator G4-116 4MHz-300MHz:
    Analizator widma na głowicy TV

    Zapraszam do komentowania i oceniania. Na wszelkie pytania chętnie odpowiem. Zastanawiam się też nad udostępnieniem softu (dla Atmegi i dla PC) i ewentualnie całej dokumentacji, jednak bardzo wątpię by to wystąpiło. Skrótowo potraktowałem opis działania urządzenia, ponieważ schemat blokowy sam mówi za siebie.


    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz pendrive 32GB.
  • #2 11 Mar 2011 03:02
    Krzysztof Kamienski
    Poziom 42  

    No cóż, woltomierz selektywny + analizator widma w jednym. Jak na tutejsze ,,Elektrodowe" warunki konstrukcja dość zaawansowana. Tylko odpowiedz nam, Kolego, czemu ten montaż to już nie wołający o pomstę do nieba, to jest burdel na kółkach !!!! Że też to działa? i nie sprzęga się, nie wzbudza? Jeżeli już konstruujesz w miare niegłupi i skomplikowany przyrząd pomiarowy to choć jakąs plyte PCB, ze scieżkami robionymi flamastrem, a nie takie coś. Jeżeli działa dobrze, zaspawaj obudowe po wsze czasy, by nikt tam juz poza Toba tego nie miał okazji oglądać :cry:

  • #3 11 Mar 2011 07:52
    mklos1
    Poziom 25  

    Co było powodem tego, że nie został wykonany stosowny obwód drukowany? Z całym szacunkiem, ale za takie wykonanie nie powinieneś zostać dopuszczony do obrony, pomimo że udało Ci się je uruchomić.

  • #4 11 Mar 2011 08:33
    podly
    Poziom 15  

    Szkoda, że bez dedykowanych PCB :( Może kolega pokazać zrzut z sygnału cyfrowego? 60 pomiarów na sekundę to bardzo dużo - czy da się zaobserwować sygnały upstream generowane np. przez modemy kablowe? Brakuje prezentacji poziomów sygnału - choćby w dużym przybliżeniu. Tak czy inaczej - świetna robota, biorąc pod uwagę ceny takich urządzeń fabrycznych.

  • #5 11 Mar 2011 09:58
    S.e.n.t.i.n.e.l
    Poziom 10  

    Co do estetyki to mogę powiedzieć, że przy projektach inżynierskich czy pracach dyplomowych nie jest mocno pożądana(oczywiście ma znaczenia ale nie widzę podstaw do tego,żeby projekt nie został dopuszczony). Z doświadczenia wiem, że najbardziej liczą się wyniki końcowe i to czy dana osoba potrafi sobie poradzić z określonym problemem.

    Gratuluję koledze wspaniałego projektu i tego, że nie boi się kolega elektroniki analogowej, zwłaszcza na wyższych, już mikrofalowych częstotliwościach. Dzisiaj prawie wszystko robi się już na mikrokontrolerach czy procesorach sygnałowych a jednak można pokazać, że inne rozwiązania również dają zadowalające wyniki a czasami nawet lepsze.

    Pozdrawiam Adam

  • #6 11 Mar 2011 11:08
    maciej_333
    Poziom 34  

    hexen2k napisał:
    Gdzie i za ile kolega kupił ten duży wyświetlacz ?

    Wyświetlacz ten kupiłem w tme za ok. 200zł. Cena wysoka, ale można na nim wszystko pokazać w sposób bardzo czytelny.

    mklos1 napisał:
    Co było powodem tego, że nie został wykonany stosowny obwód drukowany? Z całym szacunkiem, ale za takie wykonanie nie powinieneś zostać dopuszczony do obrony, pomimo że udało Ci się je uruchomić.

    To nie miało większego znaczenia. Ponadto po zamknięciu obudowy urządzenie wygląda bardzo estetycznie. Pracę tą obroniłem na 6, końcowy wynik studiów: 4,66. W związku z tym ocena na dyplomie: bardzo dobry. Ludzie z wieloma literami przed nazwiskiem byli pod wrażeniem tego przyrządu. Jak widać większe znaczenie miało właśnie poradzenie sobie z danym problemem. Brak PCB wynikał z konieczności wykonywania wielu poprawek i zmian koncepcji. Blok cyfrowy znajduje się jednak na PCB, ale jest to płytka uniwersalna.

    podly napisał:
    Szkoda, że bez dedykowanych PCB Może kolega pokazać zrzut z sygnału cyfrowego? 60 pomiarów na sekundę to bardzo dużo - czy da się zaobserwować sygnały upstream generowane np. przez modemy kablowe? Brakuje prezentacji poziomów sygnału - choćby w dużym przybliżeniu. Tak czy inaczej - świetna robota, biorąc pod uwagę ceny takich urządzeń fabrycznych.

    Pomiaru poziomu sygnału nie ma, bo to nie jest wcale takie proste. Musiałbym zrobić korekcję i zbudować jakiś kalibrator, ale naprawdę ciężko byłoby to zrobić. Sygnałów cyfrowych nie analizowałem, bo nie mam dostępu do takich sygnałów. Możnaby dołączyć ten przyrząd do wyjścia modułu p.cz. w radioliniach typu split. Jednak i tak trzeba by mieć generator PRBS. Jeśli chodzi o modem ADSL, to nie da się tego analizować. ADSL pracuje powyżej pasma dla POTS w zakresie 6-256KHz. Mój analizator może analizować dopiero od ok. 45MHz.

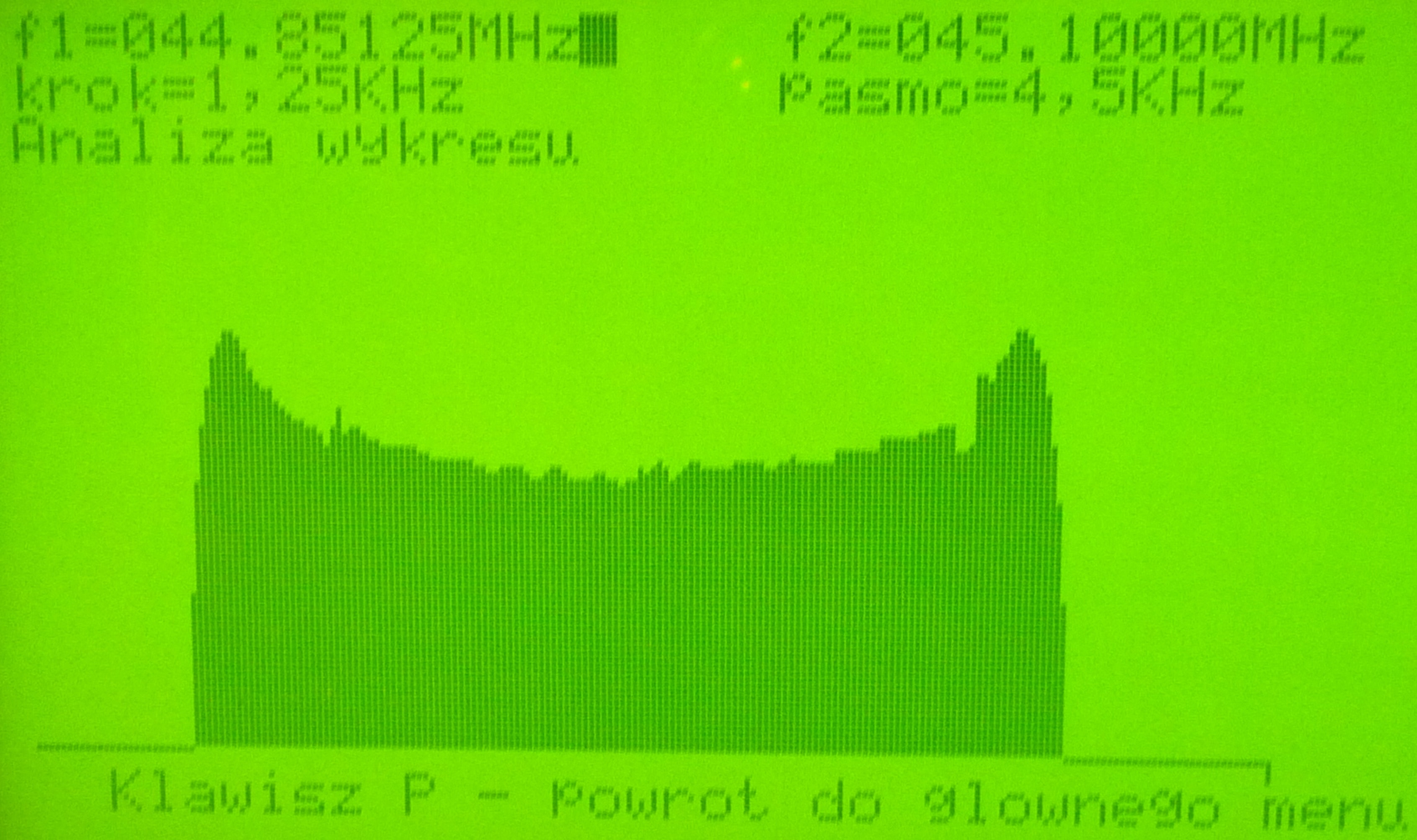

    Poniżej widmo szumu śrutowego diody zenera 9,1V spolaryzowanej wstecznie, przy prądzie ok. 16mA.
