PINOUT lub serwisówka z opisem do wyświatlacza do PSP potrzebna.

Sebastian.R 14 Mar 2011 21:49 5802 10
REKLAMA
MediaMarkt Black Week
  • #1 9277423
    Sebastian.R
    Poziom 20  
    Chodzi o wyświetlacz do psp slim 3000 i 2000 . Wiem że są różne wyświetlacze ale potrzebuję zorientować się jakie są różnice w pinoucie. Wie ktoś coś na ten temat ? Dzięki!
  • REKLAMA
    MediaMarkt Black Week
  • #2 9277469
    jayu0
    Poziom 37  

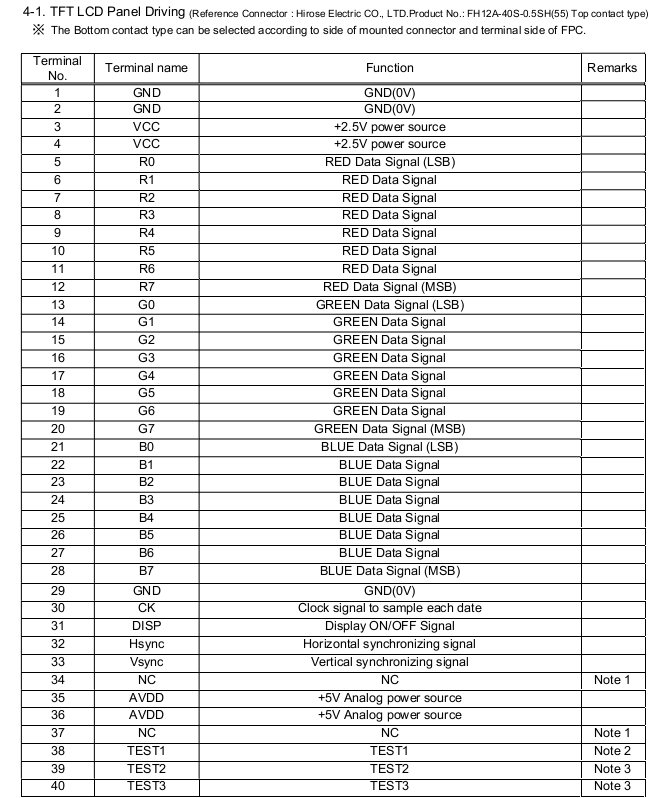

    To jest pinout do FH12A-40S-0.5SH(55)
    PINOUT lub serwisówka z opisem do wyświatlacza do PSP potrzebna.
    Jutro jak będę w pracy to prześlę resztę.
  • #3 9277488
    Sebastian.R
    Poziom 20  
    Do serii 2000 znalazłem schemat (serwisówkę) i tam jest takie złącze przez które płyta główna komunikuje się z wyświetlaczem LS043T3PX01 /LX01
    PINOUT lub serwisówka z opisem do wyświatlacza do PSP potrzebna.
    Pytanie : jak wygląda to złącze w wersji 3000 tej konsoli psp ?
  • REKLAMA
    MediaMarkt Black Week
  • Pomocny post
    #4 9277547
    jayu0
    Poziom 37  

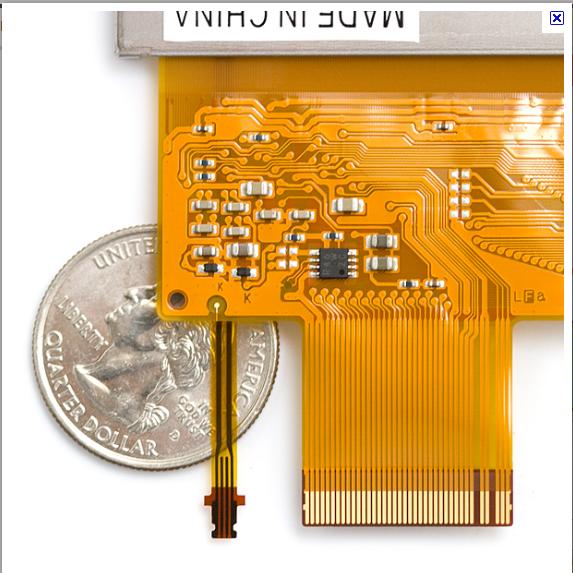

    Zdjęcia złącz nie mam ale tak wyglądają lcd w poszczególnych wersjach 1000/2000/3000:
    PINOUT lub serwisówka z opisem do wyświatlacza do PSP potrzebna.
  • #5 9278565
    Sebastian.R
    Poziom 20  
    LUX!! A jakie napisy mają z tyłu? I jeszcze jakbyś mógł zrobić mega (znaczy macro) zbliżenie samych końcówek , byłbym wdzięczny :)
    Krucafix! Przeglądam tematy o wyświetlaczach do psp i jakoś żadnych konkretów. Po pierwsze,przydałoby się zrobić listę pasujących wyświetlaczy , z podziałem na serię 100x 200x i 300x.
    No i drugie jeśli ilość sygnałów w wyświetlaczu do 300x jest taka sama jak w 200x to z racji różnicy cenowej wyświetlaczy (do tych 200x kosztują 50zł dalej) może by się pokusić o przejściówkę dzięki której można by podłączyć do psp200x wyświetlacz z psp300x.
  • Pomocny post
    #6 9278640
    jayu0
    Poziom 37  
    Z tą przejściówką to raczej lipa będzie bo wyświetlacze są na różnych driverach: (mimo że są to lcd 24 bitowe 480x272)
    v1000->ARM7 controller
    v2000->ARM9 controller
    v3000->FPGA controller

    Tutaj masz makro do v1000:
    PINOUT lub serwisówka z opisem do wyświatlacza do PSP potrzebna.
  • #7 9278694
    Sebastian.R
    Poziom 20  
    No ale zwróć uwagę na rozpiskę pinów do serii 200x . Jeśli wyświetlacz od 300x ma TE SAME wejścia/wyjścia tylko pozamieniane miejscami to przecież przejściówka która nic nie zmienia (znaczy nie ma na "pokładzie" żadnego układu pośredniczącego) tylko odpowiednie piny złącza kieruje do odpowiednich pinów wyświetlacza spowoduje że psp bedzie miało na czym wyświetlić obraz. Firmie SONY chodziło o zmianę prędkości i ewentualnie odwzorowanie kolorów na wyświetlaczu. Do tego by nie przekładać wyświetlaczy uzgodnili że zastosują wyświetlacz o innej PINologii. Na szczęście chyba nie przewidzieli że znajdzie się ktoś taki jak ja który zada to pytanie : czy wyświetli się obraz na wyświetlaczu z psp300x przy połączeniu do płyty np ta-085? Jasne że przejściówka musiałaby byś 1/1 czyli tam gdzie idzie GND to GND a Vcc to Vcc.
    Tak na marginesie , posiadam wyświetlacz NL6448AC33-18 firmy NEC i pręży mnie by go podłączyć do tej właśnie płyty głównej. Wyświetlacza do niej nie posiadam bo konsolkę składam z części dostępnych na ebay , allegro i wersji 3004 która została zbrikowana przez córkę znajomego.
    Idzie mi nieźle ale stanąłem przy tym wyświetlaczu.

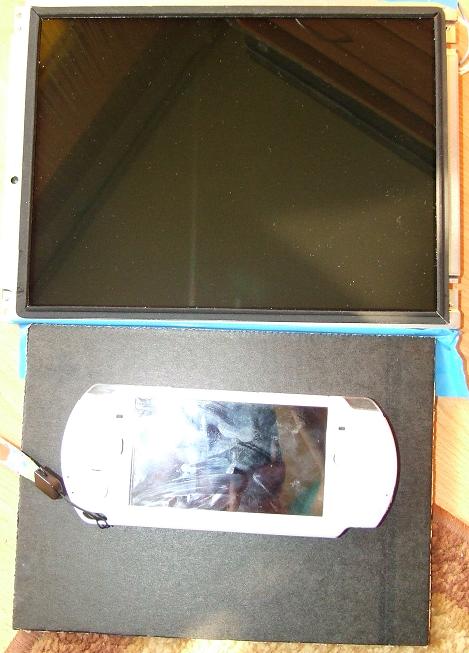

    Poniżej fotka NECa i psp2004 dla porównania.
    PINOUT lub serwisówka z opisem do wyświatlacza do PSP potrzebna.

    PS.
    Do lenovo 3000c100 podłączyłem wyświetlacz od n100 (szlag trafiło płytę główną - tak miało być według Lenovo, tuż po gwarancji padła bateria ,tuż po gwarancji też "skończyła" się płyta główna , wraz z tymi częściami skończyło się moje zaufanie do tej firmy,ale tak miało być):|
    PINOUT lub serwisówka z opisem do wyświatlacza do PSP potrzebna.
    Zaryzykowałem mimo że serwis powiedział z pełną stanowczością że to DZIAŁAĆ NIE BĘDZIE bo nie jest zgodny FRU . Oczywiście ucieszyłem się podwójnie bo : działa jednak bez zarzutów i ... wielki serwis goowno wie :)

    Także zgodności nie ma pinowej w wyświetlaczach psp ale lepszy (szybciej działający) wyświetlacz z modelu wyżej idzie podłączyć do "starego" modelu. Ale nie koniecznie odwrotnie.
  • #9 9278744
    Sebastian.R
    Poziom 20  
    Ale... wyświetlacz do FATa :) . W sumie rozpiska do wyświetlaczy serii 200x nie jest potrzebna bo dałem już ją wyżej ale do serii 300x jak najbardziej :)
    Czyli pinout LQ043T3LX01 potrzebny ;)
    Czy LQ043T3DX02 ,LQ043T3DX03,LQ043T3DX**,LQ043T3DX07 są pinowo zgodne z LQ043T3LX01 ?
  • #10 9279954
    jayu0
    Poziom 37  
    LCD z serii 300- to nie były czasami same sharpy?
  • #11 9282620
    Sebastian.R
    Poziom 20  
    Tak SHARP (SONY tylko od nich ma wyświetlacze ?).

    PINOUT lub serwisówka z opisem do wyświatlacza do PSP potrzebna.31pin

    8bitowy kolor na wyświetlaczu psp? Ta informacja to jakiś fake :D Jakim cudem ? w schemacie do TA-085 jest jak byk 6bitów na kolor.

    Dla odświerzenia bo coś zapomniany temacik a jednak oczekuję konkretów, wspomnę że napisałem do SHARPa i niestety nie jest możliwe dowiedzieć się pinouta do wyświetlacza z serii 3000 . Pozostaje pin po pinie mozolnie sprawdzać. Łatwo jarnąć się gdzie jest zasilanie i GND ale są jeszcze inne sygnały oczekujące identyfikacji.
    Dysponuje ktoś rozbitymi wyświetlaczami z serii 2000 i 3000 ?
    No to już chyba można skompletować pełen opis do wyświetlacza z psp200x :)
    Pełen widok złacza już jest u góry a opis końcówek ? Proszę bardzo :) Już daję :)

    PINOUT lub serwisówka z opisem do wyświatlacza do PSP potrzebna.


    Teraz tylko porównać z tymi które są montowane do FATów :) i można zrobić przejściówkę ;) Albo i nawet wyjście dsub15 na monitor :)

    Na koniec dorzucam jeszcze rozpiskę wyświetlacza do modeli psp 300x
    (aż się dziwię że daje na elektrodę bo pomoc tu mam znikomą)
    PINOUT lub serwisówka z opisem do wyświatlacza do PSP potrzebna.
