Regulator PWM na 555,przy niewielkim amperażu grzanie mosa

19 Mar 2011 17:22 9086 29
  • Poziom 21  
    Witam
    zrobiłem regulator PWM wg schematu z rysunku.

    Problemem jest nadmierne grzanie
    tranzystora przy podpięciu żarówki halogenowej ,pobierane natężenie to 2,6 A wiec dość niskie .Układ ma służyć do regulacji silnika wentylatora ,gdzie pobór będzie dość wysoki,dlatego użyłem tranzystor IRF 3205.poprzednio miałem tranzystor IRF 540 ale nie wytrzymywał obciążenia.Tranzystory oczywiście na solidnym radiatorku.
    Częstotliwość generatora obliczona programem 555-timer-pro to 1.2khz.
    Wypełnienie od 2 do 98 %

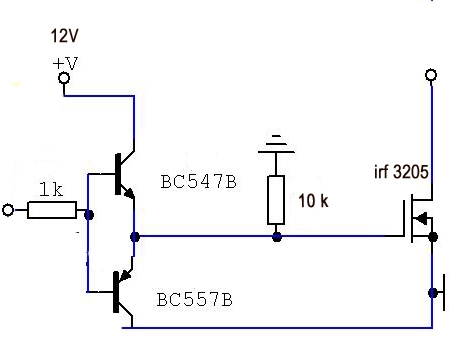

    zrobiłem też drivera wg rysunku 2.
    Dodam że tranzystor IRF 540 nie grzał się przy tak niskim natężeniu.
    Proszę o sugestie i rady jak rozwiązać ten problem

    Regulator PWM na 555,przy niewielkim amperażu grzanie mosa

    Regulator PWM na 555,przy niewielkim amperażu grzanie mosa


    [M]
  • AdexAdex
  • Poziom 17  
    R2 powinien mieć zdecydowanie mniejszy opór, żeby mos się szybciej rozładowywał.
  • Poziom 21  
    SŁAWEKWW napisał:
    R2 powinien mieć zdecydowanie mniejszy opór, żeby mos się szybciej rozładowywał.

    Próbowałem z opornikiem 220 R ale niewiele sie zmieniło,
    Spróbuje jeszcze z diverem jak radzi Tmasz W jak zdobędę takie tranzystory
  • Poziom 35  
    dob12 napisał:
    ....ak zdobędę takie tranzystory...
    Ale to wcale nie muszą być takie, może to być np. para BC550<>BC560.
  • Poziom 21  
    Tomasz.W napisał:
    dob12 napisał:
    ....ak zdobędę takie tranzystory...
    Ale to wcale nie muszą być takie, może to być np. para BC550<>BC560.

    dołożyłem do tej pary tranzystorów BC557<>BC547 oporniki i tranzystor npn jak na schemacie ale dalej po kilku dziesięciu sekundach radiator robi się gorący.
    Nie wiem a może jakiś inny równie mocny mosfet do tego układu założyć????
  • Poziom 10  
    Polecam zastosowanie tranzystora BUZ10, maksymalne obciążenie tego mos-feta to 23A, nie powinno być problemów z grzaniem się. Ogólnie, mam wszystkie części do wykonania tego regulatora nawet na papierze kredowym, ścieżki tylko przenieść. Spróbuj użyć tranzystora IRF840 jeżeli masz pod ręka lub tego który podałem wyżej.
    Pzdr.
  • Poziom 34  
    Witam. Grzanie może powodować spadek nap. zasilania, zbyt wolne zbocza lub wadliwy MOS. Z czego to zasilasz i czy nie spada napięcie. Jeśli masz oscyloskop, to zobacz jaki przebieg jest na bramce. Możesz też odłączyć bramkę od układu i sprawdzić nagrzewanie przy podłączonej do nap. zasilania. Jeśli się będzie nagrzewał, to tranzystor jest wadliwy.
  • AdexAdex
  • Poziom 10  
    slawussj napisał:
    Witam. Grzanie może powodować spadek nap. zasilania, zbyt wolne zbocza lub wadliwy MOS. Z czego to zasilasz i czy nie spada napięcie. Jeśli masz oscyloskop, to zobacz jaki przebieg jest na bramce. Możesz też odłączyć bramkę od układu i sprawdzić nagrzewanie przy podłączonej do nap. zasilania. Jeśli się będzie nagrzewał, to tranzystor jest wadliwy.

    - Widoczne jest chyba na schemacie z jakiego napięcia jest to zasilane.
  • Użytkownik usunął konto  
  • Poziom 21  
    Więc tak
    dzięki za podpowiedzi.
    Po pierwsze faktycznie schemat oryginalny jest pod tranzystor w BUZ10,jednak 23 A to troszkę mało jak dla mnie,jak już pisałem stosowałem tranzystory IRF 540 o prądzie 24 A .
    Po drugie układ sprawdzam na zasilaczu 12 V i przy poborze 2,6A napięcie spada do 9 V(mam w nim wbudowany woltomierz)
    Sprawdzałem tez na baterii samochodowej ale też się grzał.
    Odpiąłem go też od bramki generatora i na samym zasilaniu tez się nagrzewa ,wiec wychodzi na to że tranzystor jest wadliwy
  • Użytkownik usunął konto  
  • Poziom 10  
    Skoro spada ci napięcie na zasilaczu daj na wyjściu zasilacza jakiś kondensator elektrolityczny o wysokiej pojemności. Mógłbyś podać moc tego silnika od wiatraka lub pobór prądu?
  • Poziom 21  
    Motronic napisał:
    Kolego, jak masz oscyloskop to sprawdź kształt impulsu sterującego bramkę V-mosa i tyle. Zobacz jaki jest czas narastania i opadania impulsu, to powinno wyjaśnić wiele.
    Ja osobiście wywalił bym ten driver z dwu tranzystorów i zastosował popularny IRFP064.


    oscyloskopu nie posiadam ,posiadam tylko przystawkę do karty dźwiękowej i oprogramowanie AV i według tego pseudo oscyloskopu kształt impulsu jest prawidłowy postaram sie zrobić zrzut ,a w poniedziałek wymienie na IRFP064.

    Dodano po 14 [minuty]:

    Toshek napisał:
    Skoro spada ci napięcie na zasilaczu daj na wyjściu zasilacza jakiś kondensator elektrolityczny o wysokiej pojemności. Mógłbyś podać moc tego silnika od wiatraka lub pobór prądu?


    Na wejściu zasilania generatora mam założony kondensator 2200 uf rezystor 220 R i diodę zenera 12 V.

    mocy silnika nie znam natężenie prądu jkiego bede potzrebowal bedzie sie zawierac w granicach 10-20A

    to przebieg impulsu na bramce

    Regulator PWM na 555,przy niewielkim amperażu grzanie mosa

    Regulator PWM na 555,przy niewielkim amperażu grzanie mosa
  • Poziom 32  
    Popatrz w katalogu na pojemność bramki: IRF540 - 870p, IRF3205 - 3247p. Pojemność znacznie większa. Potrzebujesz solidnego drivera do jego sterowania. Ja kiedyś sterowałem też układem z 555 tylko innym i na BUZ11. Rezystor bramki był mały, nie pamiętam dokładnie wartości, kilkadziesiąt Ω. Przy ok. 2,5A obciążenia (silnik) tranzystor był ledwo ciepły. Równolegle do silnika była szybka dioda większej mocy włączona zaporowo.
  • Poziom 21  
    Motronic napisał:
    dob12 napisał:

    Odpiąłem go też od bramki generatora i na samym zasilaniu tez się nagrzewa ,wiec wychodzi na to że tranzystor jest wadliwy

    A jak zablokujesz bramkę do masy też się grzeje?


    jak zblokuje bramkę do masy tranzystor się zatyka inie grzeje się.
    grzeje się tyko jak jest otwarty.


    szod napisał:
    Popatrz w katalogu na pojemność bramki: IRF540 - 870p, IRF3205 - 3247p. Pojemność znacznie większa. Potrzebujesz solidnego drivera do jego sterowania. Ja kiedyś sterowałem też układem z 555 tylko innym i na BUZ11. Rezystor bramki był mały, nie pamiętam dokładnie wartości, kilkadziesiąt Ω. Przy ok. 2,5A obciążenia (silnik) tranzystor był ledwo ciepły. Równolegle do silnika była szybka dioda większej mocy włączona zaporowo.


    Układ z żarówką jest tylko układem testowym. Generator z IRF 540 (tranzystor) był lekko ciepły przy obciążeniu ok 8A oczywiście w układ jest wpięta dioda zaporowo 40 amperowa. Może zastosować jakiś gotowy driver, żeby sterował tak dużymi Mos-ami, jeśli tak to jaki??
    A może w ogóle posiadacie jakiś schemat nie bardzo skomplikowany innego generatora PWM o parametrach zbliżonych do tego, wypełnienie 2-98%, częstotliwość rzędu 10-20 kHz
  • Poziom 32  
    Układ może być, tylko pomiędzy niego a tranzystor daj driver np. TC429. Bramkę o dużej pojemności trzeba szybko przeładować, sam 555 sobie z tym nie poradzi jak należy. Piszesz że sam tranzystor też się grzeje, ale przy jakich parametrach zasilania i obciążenia? I o jakim konkretnie tranzystorze mówisz?
  • Poziom 21  
    szod napisał:
    .... Piszesz że sam tranzystor też się grzeje, ale przy jakich parametrach zasilania i obciążenia? I o jakim konkretnie tranzystorze mówisz?


    zrobiłem driver według schematu z wątku (pdf)tranzystor IRF 3205 driver odpięty od układu regulatora .
    napięcie zasilania 12 V obciążenie żarówka 2,6 A
  • Użytkownik usunął konto  
  • Poziom 21  
    Motronic napisał:

    Jest już na forum. Jest, sam dawałem, sprawdzony.


    znalazłem schemat mam tylko pytanie do kolegi jakim prądem max mogę obciążyć
    jeśli zastosuje w układzie jeden tranzystor np. IRFP064.
    w schemacie są cztery tranzystory stp40ne03?
    dodam żę do tego "mojego" układu z tranzystorem IRF3205 najpierw stosowałem
    rozwiązanie sterowania z schematu kolegi.
  • Użytkownik usunął konto  
  • Poziom 21  
    Motronic napisał:
    Ja zrobiłem ograniczenie prądowe do 18A, ale przy 30 nic się nie działo.

    Jeszcze tylko jak by mi kolega wyjaśnił którym elementem ustala sie ograniczenie w tym układzie z góry dziękuje.
  • Użytkownik usunął konto  
  • Poziom 21  
    Motronic napisał:
    Wartością opornika


    rozumiem że tego po miedzy źródłem a masą
  • Poziom 26  
    Wracając do wyboru mosfeta- IRFZ44N będzie najlepszy
  • Poziom 21  
    LemuRR 11 napisał:
    Wracając do wyboru mosfeta- IRFZ44N będzie najlepszy

    tylko że ten mos ma dość wysoką oporność wiec spadek napięcia i straty mocy będą tez odpowiednio duże a co za tym idzie grzanie też.
  • Użytkownik usunął konto  
  • Poziom 21  
    W takiej obudowie TO-247 jest np IRFP064. no i oporność jest dość niska bo 0.009 R
    Miejsca jet pod dostatkiem
    Czyli kolegi układ taki mosfet i nie trzeba żadnego Drivera więcej do wysterowywania.

    Ps.

    Zmontowałem układ regulatora z powyższego schematu,jako tranzystor użyłem IRFP064N sterowanie tranzystorem wykorzystałem z schematu kolegi Motronic .
    Cały regulator pracuje doskonale tranzystor otwiera sie całkowicie i na pełnym otwarciu zarówka pobiera 3.6A czyli tyle co bez regulatora ,no i oczywiście płynna regulacja.
    Dziękuję wszystkim za okazaną pomoc.
  • Poziom 14  
    dob12 napisał:
    W takiej obudowie TO-247 jest np IRFP064. no i oporność jest dość niska bo 0.009 R
    Miejsca jet pod dostatkiem
    Czyli kolegi układ taki mosfet i nie trzeba żadnego Drivera więcej do wysterowywania.

    Ps.

    Zmontowałem układ regulatora z powyższego schematu,jako tranzystor użyłem IRFP064N sterowanie tranzystorem wykorzystałem z schematu kolegi Motronic .
    Cały regulator pracuje doskonale tranzystor otwiera sie całkowicie i na pełnym otwarciu zarówka pobiera 3.6A czyli tyle co bez regulatora ,no i oczywiście płynna regulacja.
    Dziękuję wszystkim za okazaną pomoc.


    Probowałeś może uruchomic układ bez drivera ?
  • Poziom 21  
    Tak jak napisałem wyżej działa bez żadnego drivera.
