Jak uzyskać głośny sygnał (alarm)

22 Mar 2011 16:41 5588 17
  • Poziom 11  
    Witam, mam zamiar zrobić alarm z sygnałem dźwiękowym (dosyć głośnym). Jako przełącznika chcę użyć tranzystora, a jako czujnika jakiś kontaktron. Chodzi mi o to, że podczas otwarcia drzwi garażu zaczyna wyć alarm. I tutaj moje pytanie, co trzeba zrobić, aby uzyskać dosyć głośną syrenę na 12V. Sprawdzałem buzzer (Brzęczyk piezo z generatorem na 12V), ale odpada, za słaby. Sygnał ma być słychać tak na ok 10m. Garaż o tyle jest oddalony od domu. Powiem jeszcze, że posiadam mały głośnik wymontowany ze starego telewizora o impedancji 8Ω, tylko wiem, że tutaj potrzeby by było jakiś układ dający sygnał i chyba jakiś mały wzmacniacz. Chcę to zrobić jak najprostszą metodą, tylko nie wiem co z tą głośnością. Macie może jakieś sugestie dotyczące modyfikacji tego układu?

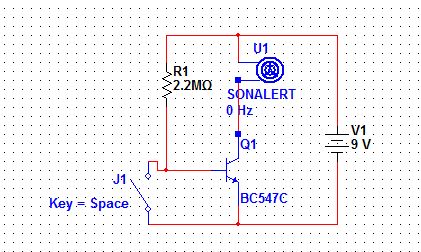

    W załączniku przedstawiłem najprościej jak się dało moje pierwotne założenie. Oczywiście U1 - buzzer, jakiś odbiornik, a J1- czujnik.
    Pozdrawiam

    Jak uzyskać głośny sygnał (alarm)
  • Relpol przekaźniki
  • Poziom 28  
    Może syrena z samochodowego alarmu? Jest głośna i na 12V.
  • Relpol przekaźniki
  • Poziom 11  
    Błażej z pewnością będę zadowolony, ale wolałbym to zrobić sam, niż kupować. bbiidduull Syrena z alarmu samochodowego też jest w sumie dobrym rozwiązaniem. Posiada ktoś może jakiś schemat takiej syreny? Szukałem i do niczego nie doszedłem. Popytam jeszcze w sklepach, ale to dopiero pod koniec tygodnia.
  • Poziom 11  
    Czytałem o tym, ale jeszcze nie montowałem. Ale wątpię, czy usłyszę to skutecznie z kilkunastu metrów. W weekend sprawdzę ten układ, ale nie nastawiam się na zbyt wiele..
  • Poziom 34  
    Elektronika dla wszystkich a schemat tak narysowany, że zgodnie z prawidłami oznaczania, wszystko jest na schemacie zwarte + z - i wszystko co się da :-( Są bardzo głośne zasilane trzema bateriami pastylkowymi układy gotowe( cena ok5zł) uruchamiane kontaktronem w komplecie jest magnes. mogę zrobić gdyby było zainteresowanie, zdjęcie tego układu.
  • Poziom 11  
    Jestem jak najbardziej zainteresowany..

    Pozdrawiam
  • Poziom 11  
    Zadziwia prostotą, tylko nie wiem co to jest za element ten podłużny szklany. Mógłbyś jeszcze podać jaki to tranzystor i kondensator elektrolit oraz głównie jaki tam jest głośniczek, czy generator. Byłbym bardzo wdzięczny.
  • Poziom 28  
    Ta szklana rurka jest to prawdopodobnie kontaktron Link. Zalany jest zapewne jakiś generator, można by go zastąpić innym, chociażby aplikacją NE555.
  • VIP Zasłużony dla elektroda
    Nie zauważyłeś jednego - tego "kleksa". A to jest jakiś układ scalony. Struktura umieszczona bezpośrednio na płytce i zalana masą dla zabezpieczenia.
  • Poziom 11  
    Bardzo pomysłowe zabezpieczenie scalaka. A poza tym kupiłem już samochodową syrenę alarmową i spełnia ona moje wymagania. Sterowanie zrobię tak jak już wspomniałem na zasadzie tranzystora, a jako czujnik wykorzystam kontaktron. Mógłbym się jeszcze pokusić o dodanie jakiegoś "koguta" świetlnego, ale to już sobie odpuszczę. Dzięki za pomoc.

    Pozdrawiam
  • Poziom 23  
    A nie prościej zrobić tak? :

    Ja tak mam w swoim garażu...wyłącznik chwilowy rozwierny (przyciśnięty-nie działa, wolny-zamyka obwód). Normalnie szeregowo wstawić ten włacznik miedzy zasilaniem a syreną. Obudować włącznik w małą-solidną obudowę i umieścić gdzieś koło drzwi tak by już lekko otwarte drzwi powodowały włączenie się alarmu. Wg. mnie geniusz tkwi w prostocie...wiem, wiem nie zawsze! Zasilanie już sobie sam obmyśl, byle miało 12V. Syrena samochodowa to jest to!

    Ja mam taki w garażu wyłącznik i działa już 7 lat, nigdy nie zawiódł. W domu robisz sobie pudełeczko sterownicze np. zasilanie transformator 230/24V i mostek prostowniczy+ wyłącznik kołyskowy i równolegle dioda LED z odpowiednim opornikiem za mostkiem. Zasilanie do garażu może iść w ziemi-to już twoja "brożka"...

    Pozdrawiam!

    Dodano po 4 [minuty]:

    Aha i przy syrenie możesz dać stabilizator 12V popularny 7812

    Dodano po 1 [minuty]:

    Stabilizator ma obudowę TO-220, przykręć do niego radiator jakiś. Co do spadku napięcia wynikającego z oporu to do garażu musi dopłynąć min. ok. 14V bo tyle wymaga stabilizator-myślę, że na 10m spadek nie powinien przekroczyć 10V.
  • Poziom 11  
    Tak, geniusz tkwi w prostocie... (w tym wypadku) Podłączam syrenę alarmową nad lampą przed garażem, do tego kontaktron na otwieranie drzwi. Genialne i proste. Zasilanie daję z trafa na 230/12V + mostek + kondensator do wyprostowania przebiegu.

    Mam jeszcze jedno pytanie dotyczące wł/wył. A więc chciałbym dać jako włączanie/wyłączanie coś typu przekaźnika bistabilnego. Ma działać mniej więcej tak, jak "immobilajzer" w samochodzie. Mały pilot ( w tym bateria "paluszek" lub dwie - 3V) i ten przekaźnik wyprowadzony przed bramę. Wieczorem przy podaniu napięcia na przekaźnik następuje odchylenie styku przekaźnika w jedną stronę i załącza się jakaś zielona LED, sygnalizująca włączeni alarmu, a rano przy kolejnym kontakcie (pilot-przekaźnik) - zmiana polaryzacji, następuje odchylenie styku odwrotnie - wyłączając). Czy istnieje taki przekaźnik (bistabilny lub inny) odchylający się na stałe przy podaniu impulsu? Chodzi mi o taki proste, a zarazem dla kogoś "szarego" skomplikowane włączanie/wyłączanie alarmu. Proszę o pomoc w tym kierunku. (przekaźnik bistabilny lub inny odchylający się na stałe na napięcie 3V). Zależy mi na jak najmniejszym napięciu przy którym zadziała owy przekaźnik.

    Pozdrawiam
  • Poziom 11  
    Wybaczcie za dubla, ale chcę ponowić trochę temat.
  • Poziom 15  
    Jeśli chciałbyś bardzo głośno to daj jakiś wysokoefektywny głośnik tubowy i generator.

    Albo taki klakson pneumatyczny od tira:D
  • Poziom 11  
    Problem z samą syreną został rozwiązany - zakupiłem taką.

    Chciałem bardziej ponowić to pytanie:
    Mam jeszcze jedno pytanie dotyczące wł/wył. A więc chciałbym dać jako włączanie/wyłączanie coś typu przekaźnika bistabilnego. Ma działać mniej więcej tak, jak "immobilajzer" w samochodzie. Mały pilot ( w tym bateria "paluszek" lub dwie - 3V) i ten przekaźnik wyprowadzony przed bramę. Wieczorem przy podaniu napięcia na przekaźnik następuje odchylenie styku przekaźnika w jedną stronę i załącza się jakaś zielona LED, sygnalizująca włączeni alarmu, a rano przy kolejnym kontakcie (pilot-przekaźnik) - zmiana polaryzacji, następuje odchylenie styku odwrotnie - wyłączając). Czy istnieje taki przekaźnik (bistabilny lub inny) odchylający się na stałe przy podaniu impulsu? Chodzi mi o taki proste, a zarazem dla kogoś "szarego" skomplikowane włączanie/wyłączanie alarmu. Proszę o pomoc w tym kierunku. (przekaźnik bistabilny lub inny odchylający się na stałe na napięcie 3V). Zależy mi na jak najmniejszym napięciu przy którym zadziała owy przekaźnik.
