Pioneer DEH-2200UB w Renault Clio z adapterem joysticka i displaya

Nawigator 11 Kwi 2011 01:54 15249 0
  • #1 11 Kwi 2011 01:54
    Nawigator
    Poziom 33  

    Poniżej kilka fotek z montażu radia Pioneer DEH-2200UB w Renault Clio II z 1997 roku. Podłączenie wyświetlaczy zewnętrznych to temat dyżurny więc zapewne kogoś zainteresuje a rozwiązanie problemu moim zdaniem bardzo ciekawe.
    W temacie https://www.elektroda.pl/rtvforum/topic1866410.html autor np. stwierdził że do modelu Pioneer DEH-2300UB podłączył display w Oplu Omega ale nie chciał podać szczegółów. Ponieważ potrzebowałem zamontować coś na wymianę w Clio zamiast sfatygowanego Radiosata 6000 22DC479/62 zapytałem więc przez http://www.piloty.pl/multimedia.html w f-mie Izotech czy faktycznie jest taka możliwość aby zamiast tego modelu radia wstawić taniego Pioneera z USB oraz MP3 i tu niespodzianka. Adapter UNI25PNR02 pozwala na współpracę z joystickiem i displayem. Cena jak podobnych zwykłych interfejsów tylko do kierownicy. Pasuje też do modeli DEH-2220UB i DEH-2200UBB.

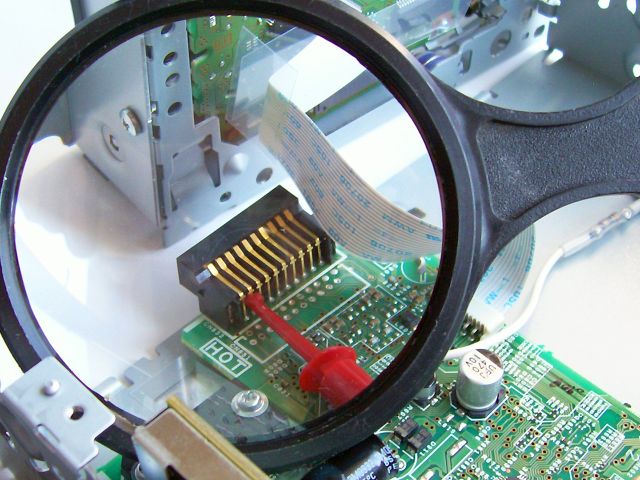

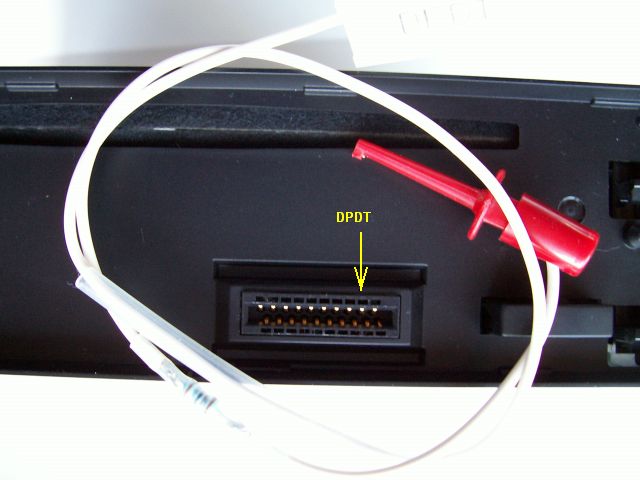

    Jedyny problem to montaż w odbiorniku klipsa pod gniazdo panelu aby uzyskać sygnał DPDT (czyli DisPlay DaTa) z którego adapter czerpie wiedzę o treści do wyświetlenia na display-u w aucie. Montaż kabelka w radiu nie wymaga lutowania ale musimy zdjąć górną pokrywę radia i odkręcić (koniecznie porządnym śrubokrętem krzyżakowym) napęd CD. Operacja skutkuje zerwaniem naklejki gwarancyjnej ale operowane radio ma już rok więc jak się miało coś zepsuć to wcześniej a teraz szanse już minimalne, poza tym dużej kasy się nie ryzykuje.
    Adapter UNI25PNR02 montuje się (oczywiście po odłączeniu akumulatora he he) na przelotkę DIN/DIN. Czarny wtyk 7-pinowy którym idzie szyna danych z/do display-a w aucie miał kolory kabelków
    1-czerw /data
    2-ziel /clock
    3-nieb /mrq
    4-x
    5-x
    6-bia /radio on
    7-cza (ekran - do masy)
    nieco inne niż adapter ale w Renault nie należy się kolorami sugerować.
    Wtyk kątowy 3,5mm wstawiamy w gniazdo radia oznaczone W/R a biały przewód DPDT łączymy z adapterem. W wiązce radia należy połączyć konektorki kabelków niebieskich z białym paskiem oznaczonych SYSTEM REMOTE CONTROL czyli +12V do zasilania adaptera. Do kabla anteny używamy reduktora z kompletu radia.
    O resztę a szczególnie o to jaki model adaptera do jakiego rocznika pytać należy u producenta, ja się w dżungli car audio tej marki samochodów z trudem znajduję.
    Bez podłączonego DPDT działa tylko sterowanie z joysticka a na displayu świeci napis RENAULT lub opisy użytej funkcji joysticka, tak że montażu kabelka DPDT w radiu można dokonać później, np. po upływie okresu gwarancji.
    Jak zauważyłem radio ma display 10-cio znakowy a w aucie jest 8-mio znakowy więc niektóre dłuższe napisy np. z mp3 są skracane. RDS wyświetla się poprawnie.

    N.
