Lampowy odbiornik reakcyjny z detekcją siatkową

maciej_333 27 Kwi 2011 14:55 24031 33
  • Lampowy odbiornik reakcyjny z detekcją siatkową
    Prezentuję dzisiaj dwulampowy odbiornik reakcyjny, który wykonałem jeszcze w technikum. Odbiornik ten opracowałem w trzeciej klasie, w 2006 roku. Napisałem, że odbiornik jest dwulampowy, natomiast na zdjęciach widoczne są trzy lampy elektronowe. Wynika to z tego, że w zamierzchłych czasach lamp prostowniczych nie wliczano do ogólnej ilości lamp odbiornika. Lampy elektronowe wchodzące w skład odbiornika to:
    * EF80 - stopień reakcyjny;
    * ECL86 - dwustopniowy wzmacniacz m.cz.;
    * 6D14P - lampa prostownicza zasilacza.

    Zastosowane podzespoły pochodzą głównie ze szczątków odbiornika Sarabanda, którego kiedyś znalazłem.
    Chassis wykonałem sam, lutując blachę stalową.

    Schemat ideowy:

    Lampowy odbiornik reakcyjny z detekcją siatkową

    Kolejne zdjęcia:

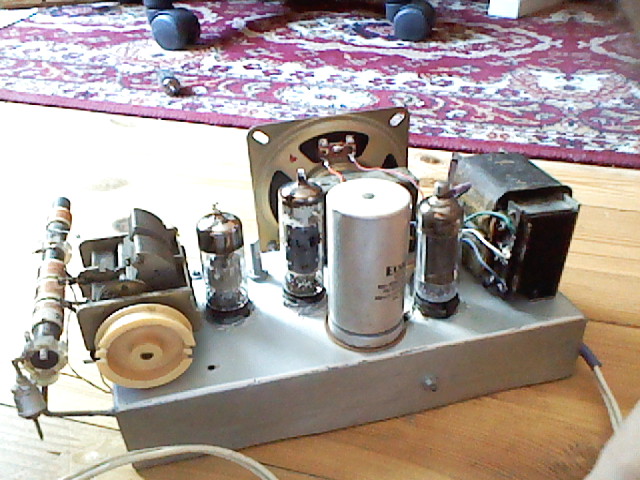

    Lampowy odbiornik reakcyjny z detekcją siatkową Lampowy odbiornik reakcyjny z detekcją siatkową
    Lampowy odbiornik reakcyjny z detekcją siatkową Lampowy odbiornik reakcyjny z detekcją siatkową

    W załączniku znajduje się kompletny opis urządzenia.
    Osoby, mające zamiar napisać komentarz dotyczący estetyki/kolorystyki, itp. proszone są o powstrzymanie się od swoich jakże "cennych" wypowiedzi.
    Na wszelkie merytoryczne pytania chętnie odpowiem.
