Strasznie grzeje się Atmega8 - poprawienie schematu

darex120 01 Maj 2011 20:34 4765 31
  • #31
    excray
    Poziom 39  
    W takim razie proponuję taki schemat:
    Strasznie grzeje się Atmega8 - poprawienie schematu

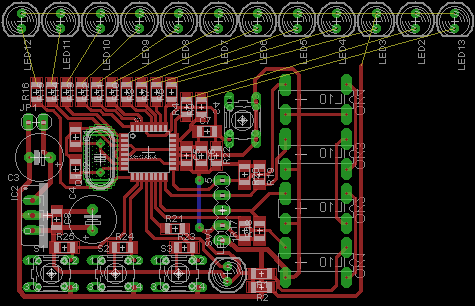

    a do niego taką płytkę:
    Strasznie grzeje się Atmega8 - poprawienie schematu

    Diody LED musisz sobie sam porozmieszczać w zależności od tego jaki układ Ci pasuje. W tej wersji założyłem że elementy (duże kondensatory, kwarc, stabilizator, transoptory, diody LED) są lutowane od drugiej strony (strona bez ścieżek) więc zostały już "odwrócone" oprócz stabilizatora więc pamiętaj że jak będziesz go lutować to ma być radiatorem do krawędzi płytki a nie środka (jak jest to na schemacie). Opornik R2 ma 0R czyli zworka w praktyce. Jak chcesz zamiast opornika możesz w tym miejscu dać przelotki do wlutowania zwory. Niebieska ścieżka na schemacie to również zworka z drutu. W zasilaniu jest dodatkowy kondensator (C8) - 100nF. Zamiast 3 x 4k7 na schemacie będzie 7 x 4k7. R21 ma również 4k7 a R1 trzeba dobrać i podejrzewam jakieś 120R (orientacyjnie (5-(4 x Uf dla IL10))/(1/3*Ifmax) ). Posprawdzaj czy jeszcze nie ma błędów. W załączniku masz paczkę z plikami Eagle.
  • Computer ControlsComputer Controls
  • #32
    darex120
    Poziom 18  
    No teraz wszystko super , nic sie nie grzeje , a mozecie mi jeszcze podpowiedziec jak wedlug schematu zobaczyc czy transoptor pracuje chodzi mi o to aby np zalaczal diode jak musza byc skonfigurowane porty
