UPS Orvaldi 620 PL prośba o diagnozę płytki UPS do filtrowania sieci (foto)

akm97 08 Maj 2011 23:30 3046 6
  • #1 08 Maj 2011 23:30
    akm97
    Poziom 12  

    UPS Orvaldi 620 PL prośba o diagnozę płytki UPS do filtrowania sieci (foto)
    Witam.
    Posiadam UPS Orvaldi 620 PL od kilku lat. Ostatnio postanowiłem podłączyć przez niego kabel sieciowy internetu i okazało się, że UPS nie przepuszcza sygnału internetowego. Zamiana kabli w gniazdach nie pomaga. Rozebrałem UPS-a i wyciągnąłem płytkę na zewnątrz. Jest to prosta płytka z dwoma warystorami i dwoma opornikami. Sprawdziłem przejścia między stykami gniazdek i wygląda to tak:

    Cytat:
    1z1,
    2z2,
    3z5,
    4z4,
    6z6,
    7z7,
    8z8.

    Styk 5 w lewym gniazdku i 3 w prawym nie mają połączenia z żadnym innym stykiem. Może mi ktoś doradzić co i jak sprawdzić.
    PS.
    Nie wiem jak sprawdzić warystory i oporniki (częściowo zepsuty miernik).

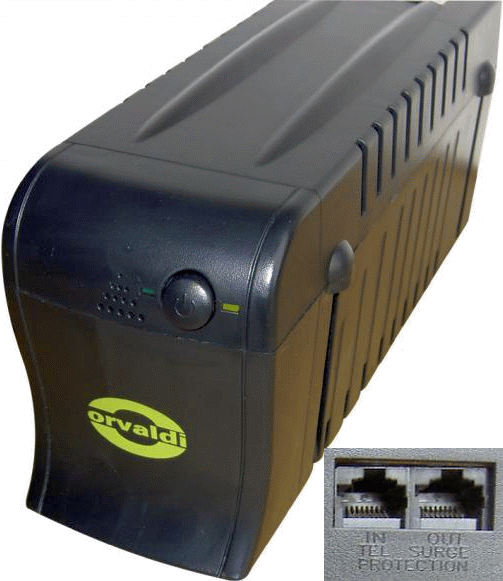

    UPS Orvaldi 620 PL prośba o diagnozę płytki UPS do filtrowania sieci (foto) UPS Orvaldi 620 PL prośba o diagnozę płytki UPS do filtrowania sieci (foto) UPS Orvaldi 620 PL prośba o diagnozę płytki UPS do filtrowania sieci (foto)
    Poprawiłem TONI_2003.

    0 6
  • #2 10 Maj 2011 20:55
    andy127
    Poziom 30  

    Witam.
    Czy mógłbyś zrobić zdjęcie, tak jak to ostatnie, od spodu płytki?
    Ale trochę lepszej jakości. Albo z oświetleniem pod innym kątem. Na tym, które dałeś, nie widać dokładnie wszystkich ścieżek.
    Jeśli miałbyś sprawny miernik to sprawdzenie rezystorów nie stanowi problemu. Sprawdzenie warystorów jest trudniejsze.
    Andrzej

    0
  • #3 10 Maj 2011 21:32
    akm97
    Poziom 12  

    UPS Orvaldi 620 PL prośba o diagnozę płytki UPS do filtrowania sieci (foto)

    Oporniki i warystory na górze. Styki na dole. Na zdjęciu IN po prawej stronie, OUT po lewej. Pozdr.

    0
  • #4 11 Maj 2011 08:57
    TONI_2003
    Moderator

    Popraw wszystkie lutowania i połączenia muszą być!
    Warystor musi być fizycznie uszkodzony (rozwarstwiony lub pęknięty) innych przypadków sam nigdy nie stwierdziłem i bez pomiarów. Rezystor natomiast to niestety miernik sprawny i nie ma o czym rozmawiać tak samo to się ma po lutowaniu trzeba to sprawdzić same połączenia lub jak w Twoim przypadku czy aby czasem nie zrobiłeś dodatkowo zwarć podczas lutowania. :D
    Zaznaczone:
    UPS Orvaldi 620 PL prośba o diagnozę płytki UPS do filtrowania sieci (foto)

    0
  • #5 11 Maj 2011 11:23
    darpajdp
    Poziom 22  

    Trzeba czytać do czego jest - są te gniazda, wyraźnie pisze TEL, a nie LAN! I nie zabezpieczy ono sieci LAN. Choć i tak jest to dziwacznie połączone.

    0
  • Pomocny post
    #6 11 Maj 2011 16:12
    andy127
    Poziom 30  

    Schemat połączeń wygląda tak:
    UPS Orvaldi 620 PL prośba o diagnozę płytki UPS do filtrowania sieci (foto)
    Liczyłem od lewej do prawej, patrząc z przodu na gniazda. Nie wiem dlaczego wyszło mi inaczej niż Tobie, bo chyba też od tej strony liczyłeś.
    Według mojej numeracji 4 z prawej i 6 z lewej (u Ciebie wyszło to 5 i 3) nie wykażą przejścia do innych, ponieważ są podłączone do warystorów.

    Przy pomocy omomierza (nawet sprawnego) nie stwierdzisz przejścia przez warystor. Warystor będzie przewodził dopiero po przekroczeniu pewnego (dość wysokiego) napięcia. Te, które są zamontowane mają nadruk 271, czyli 270V. Nie mogą one przenieść sygnału sieci LAN. Służą jako zabezpieczenie od przepięć, a zresztą układ połączeń jest taki, że do LAN i tak nie pasuje.
    Przy gnieździe jest oznaczenie TEL, które sugeruje linię telefoniczną.

    Czy układ jest poprawny dla linii telefonicznej, tego nie wiem. Nie spodziewałbym się jednak poprawnej pracy tych gniazd w sieci gdzie dla wszystkich linii potrzebujesz przelot.
    Andrzej
    Poprawiłem TONI_2003.

    0
  • #7 11 Maj 2011 20:55
    akm97
    Poziom 12  

    Dziękuję bardzo. Chyba za bardzo uprościłem sprawę, bo myślałem, że jak jest RJ45, to musi być LAN, a RJ11 to tylko telefon.

    0
