Głosnik Plazmowy mojego projektu

Witam

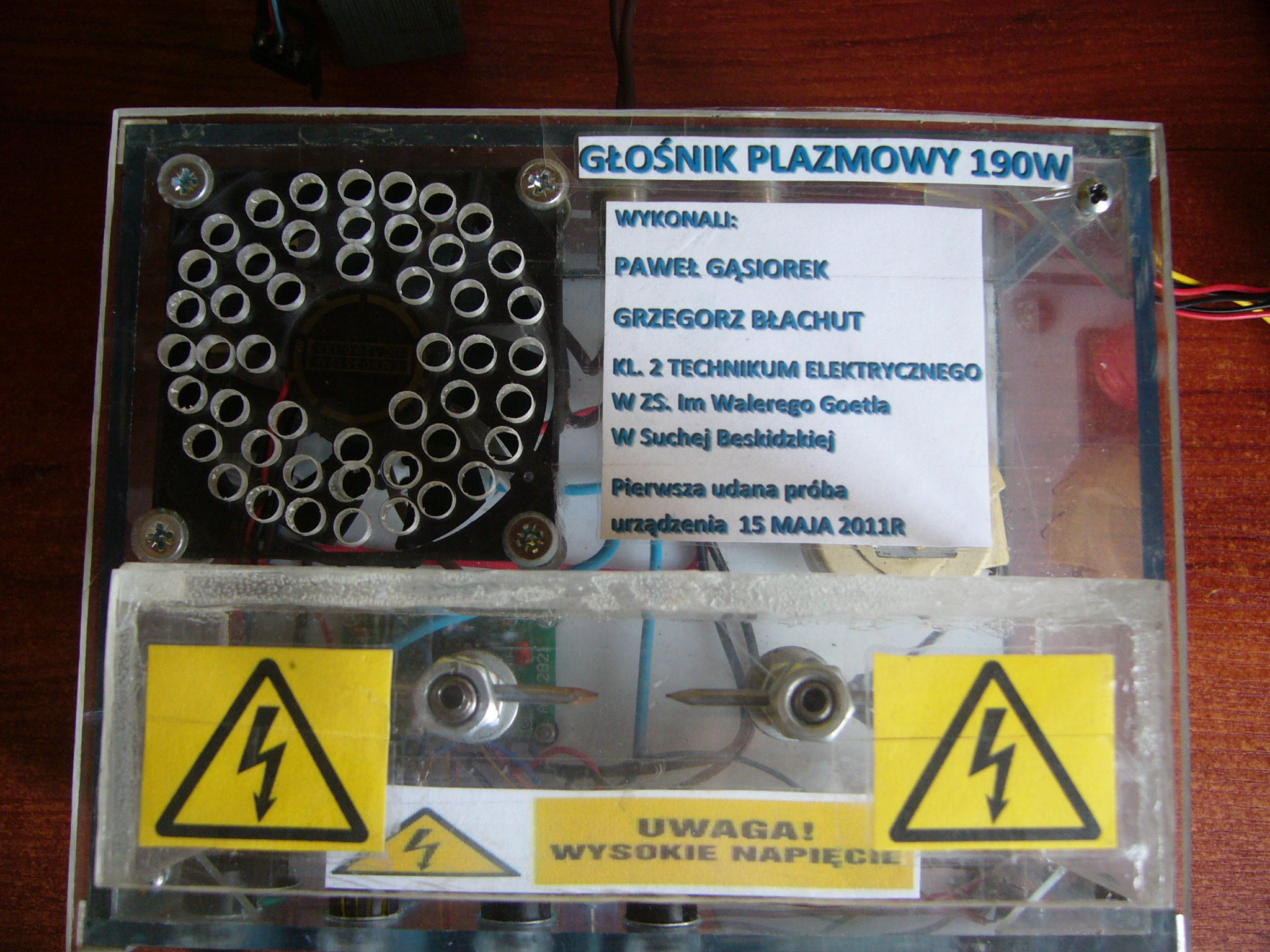

Przedstawiam mój projekt głośnika plazmowego. Pomysł został zaczerpnięty z filmów na you tube, oraz z innych projektów prezentowanych na elektrodzie, przeglądałem artykuły i pozbierałem pomysły z różnych projektów i dodałem swoje i oto powstał ten głośnik plazmowy.

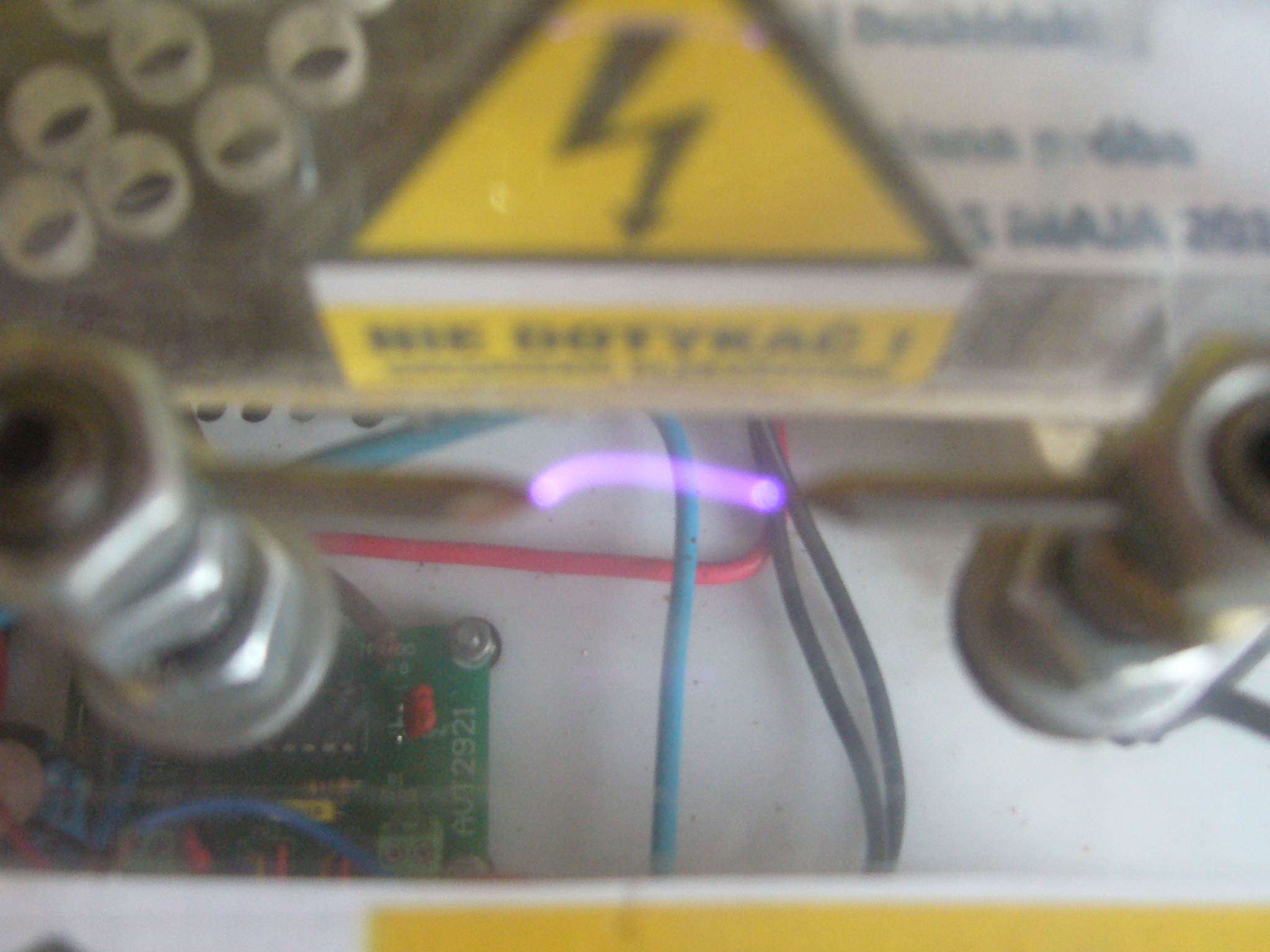

Głośnik plazmowy w przeciwieństwie do zwykłych głośników nie posiada membrany wytwarzającej fale akustyczne. W tym przypadku funkcję membrany pełni łuk elektryczny, modulowany sygnałem elektrycznym, podawanym z zewnętrznego źródła.

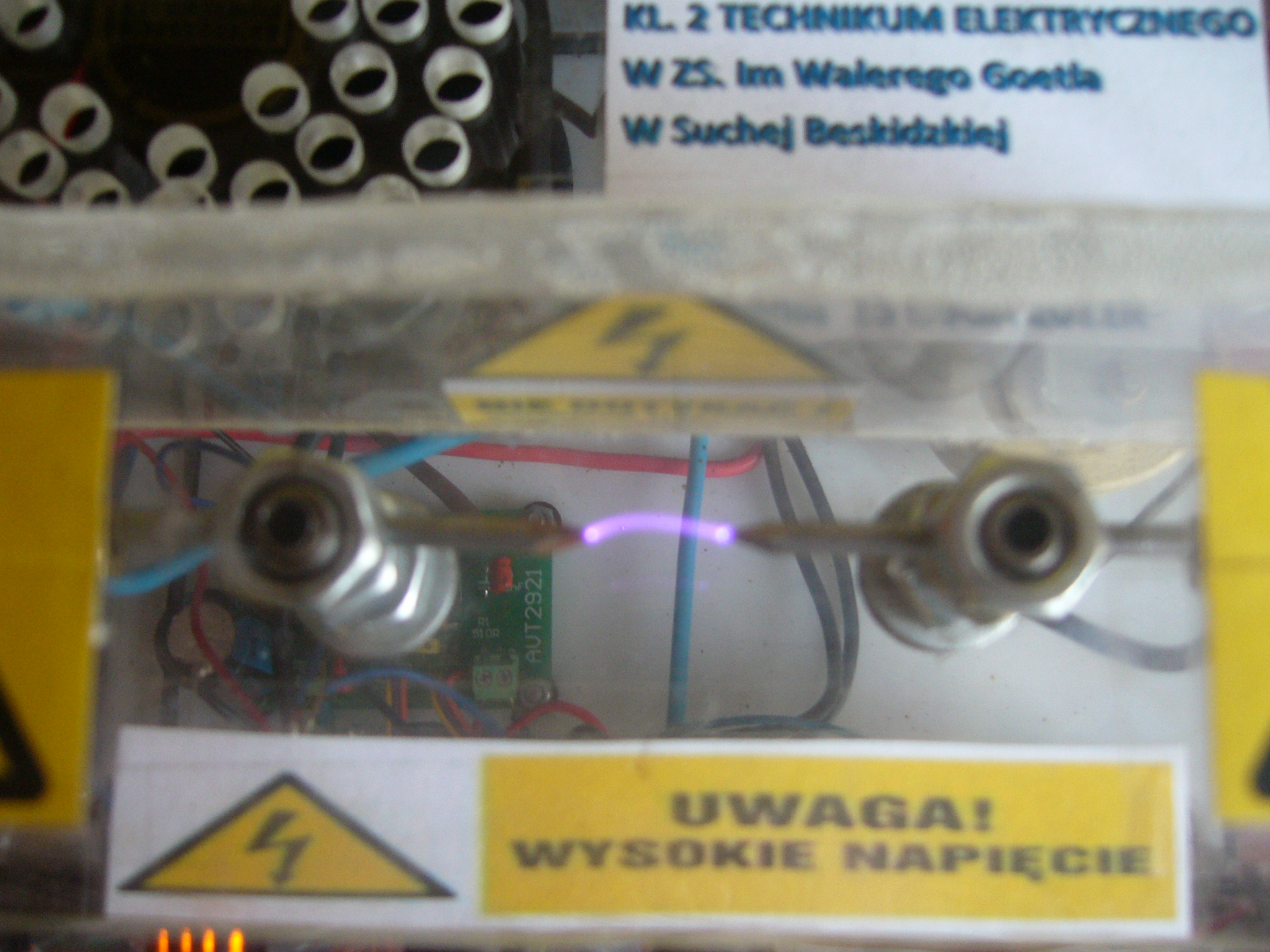

Płytka sterująca jest zasilana z zasilacza stabilizowanego o napięciu wyjściowym 12V natomiast łuk elektryczny zasilany jest z transformatora 20V i sprawności 5A. Sercem urządzenia jest dobrze znany układ wykorzystywany w przetwornicach impulsowych TL494 (U1). Co do schematu to działa on zaraz po zmontowaniu. Ja użyłem IRF250N i zamiast 5 jest nawinięte 10 zwojów. Grający łuk ma odległość ok 2cm a przy innym dostrojeniu nawet do 3cm. Napięcie łuku to ok 20-30kV, wiedz radzę się tego nie dotykać.

Zasada działania:

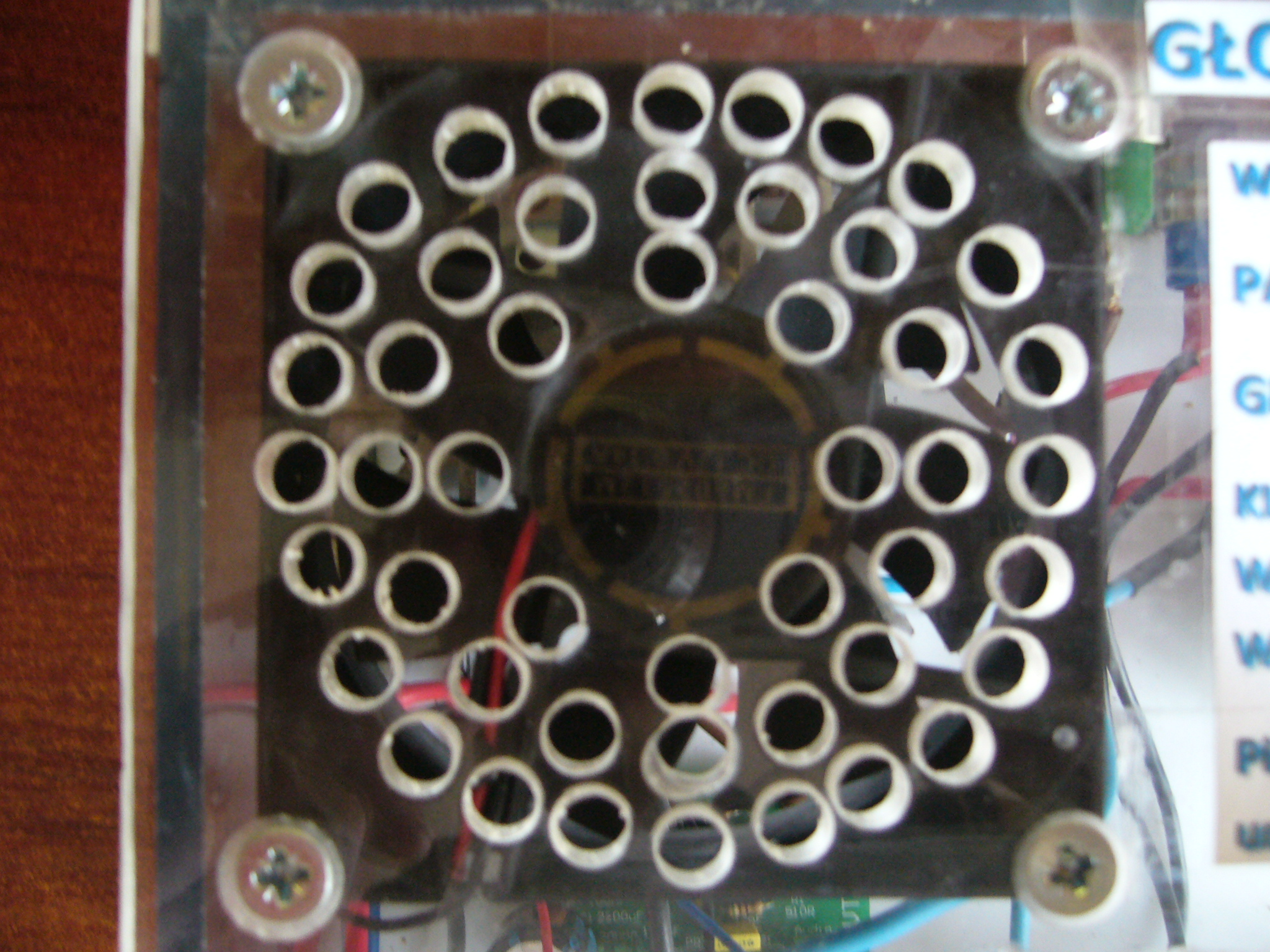

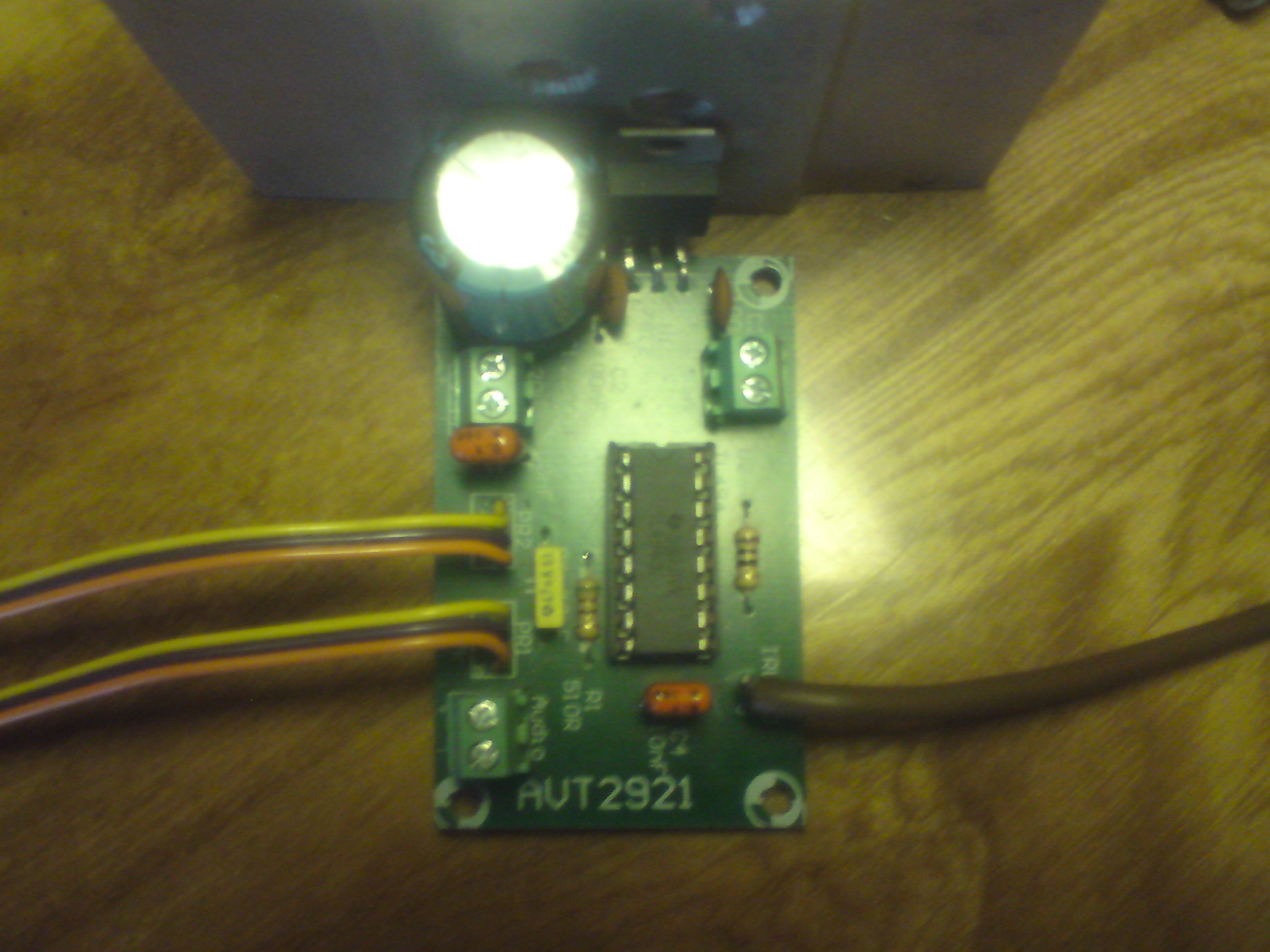

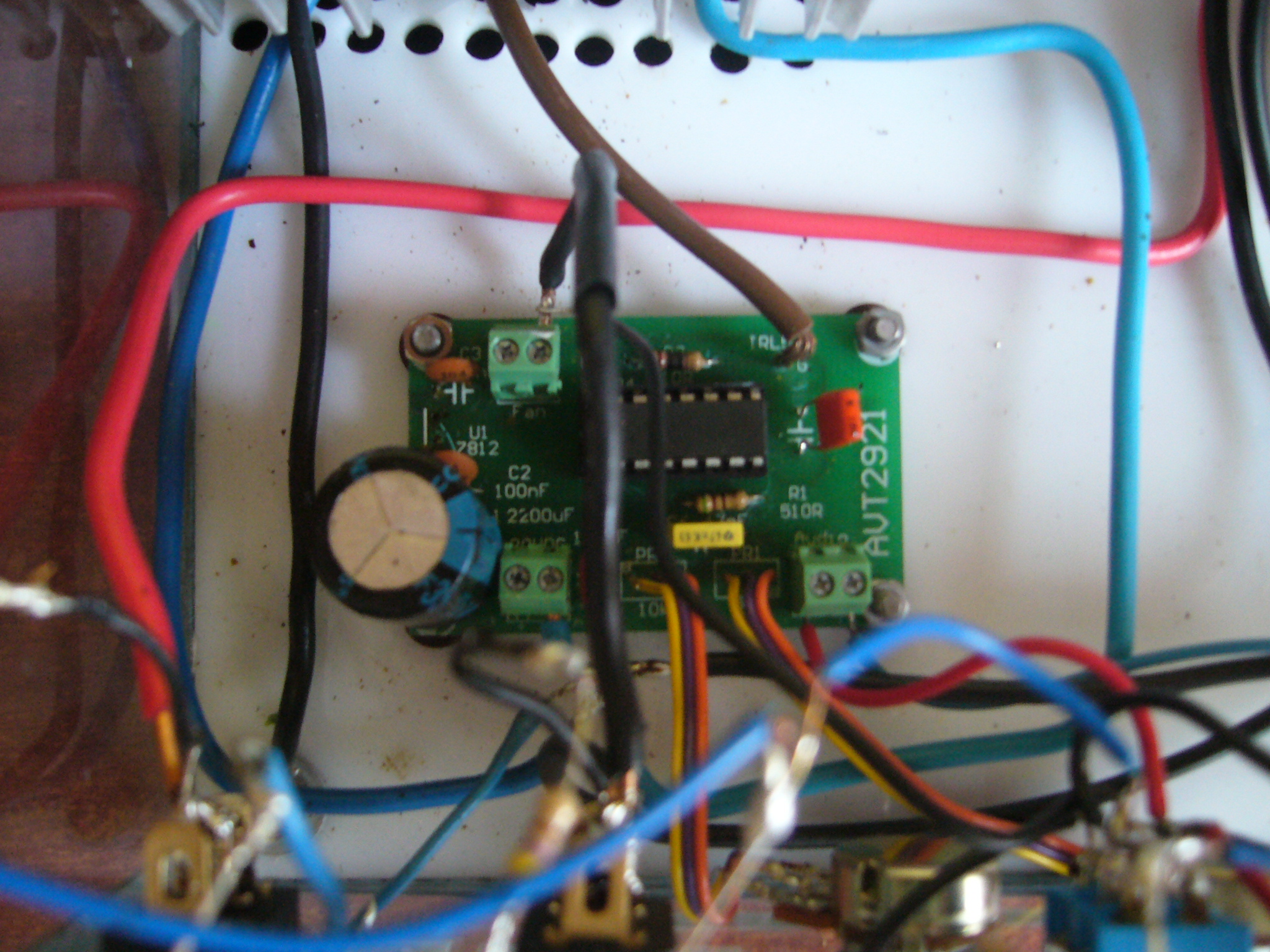

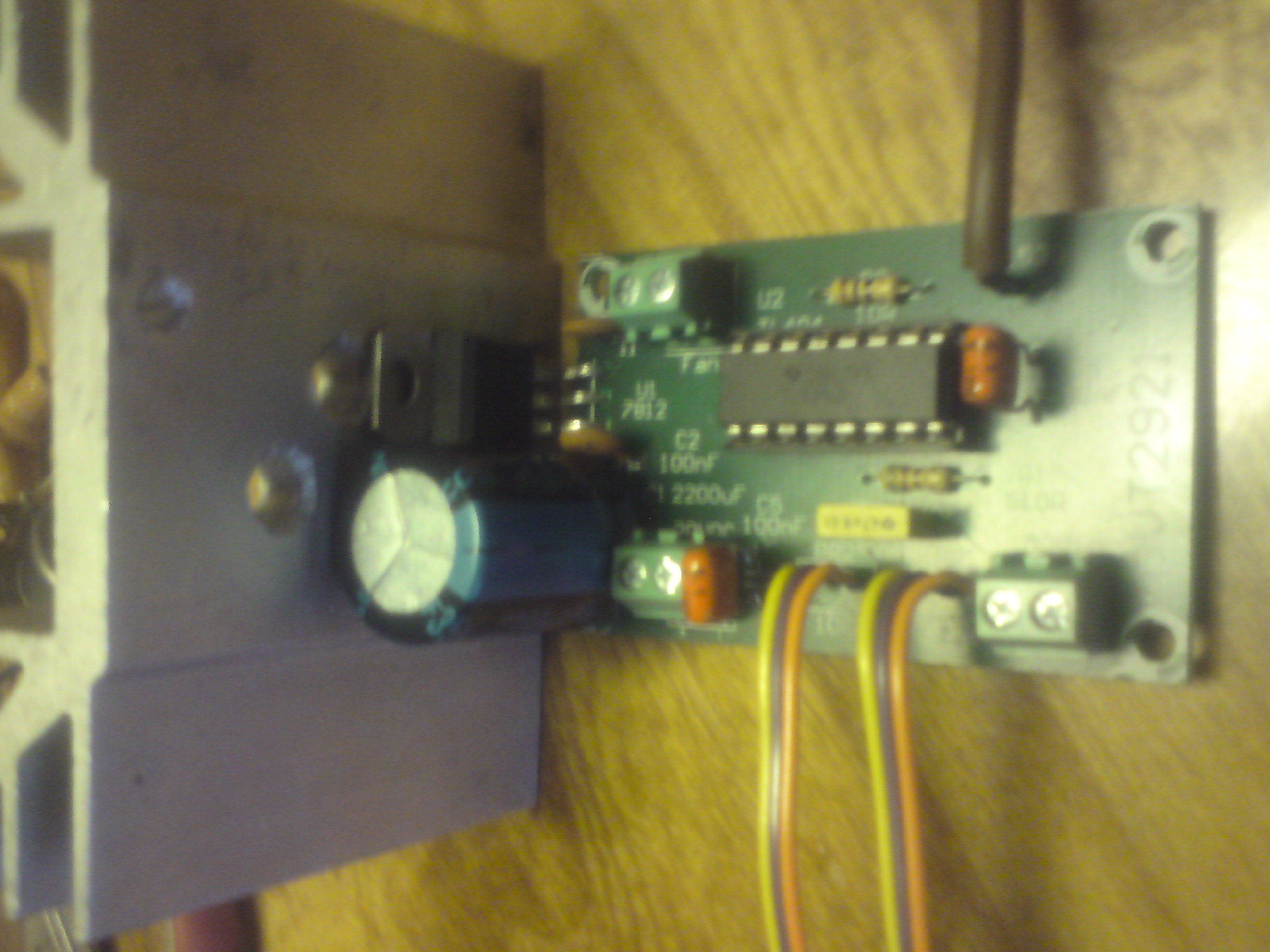

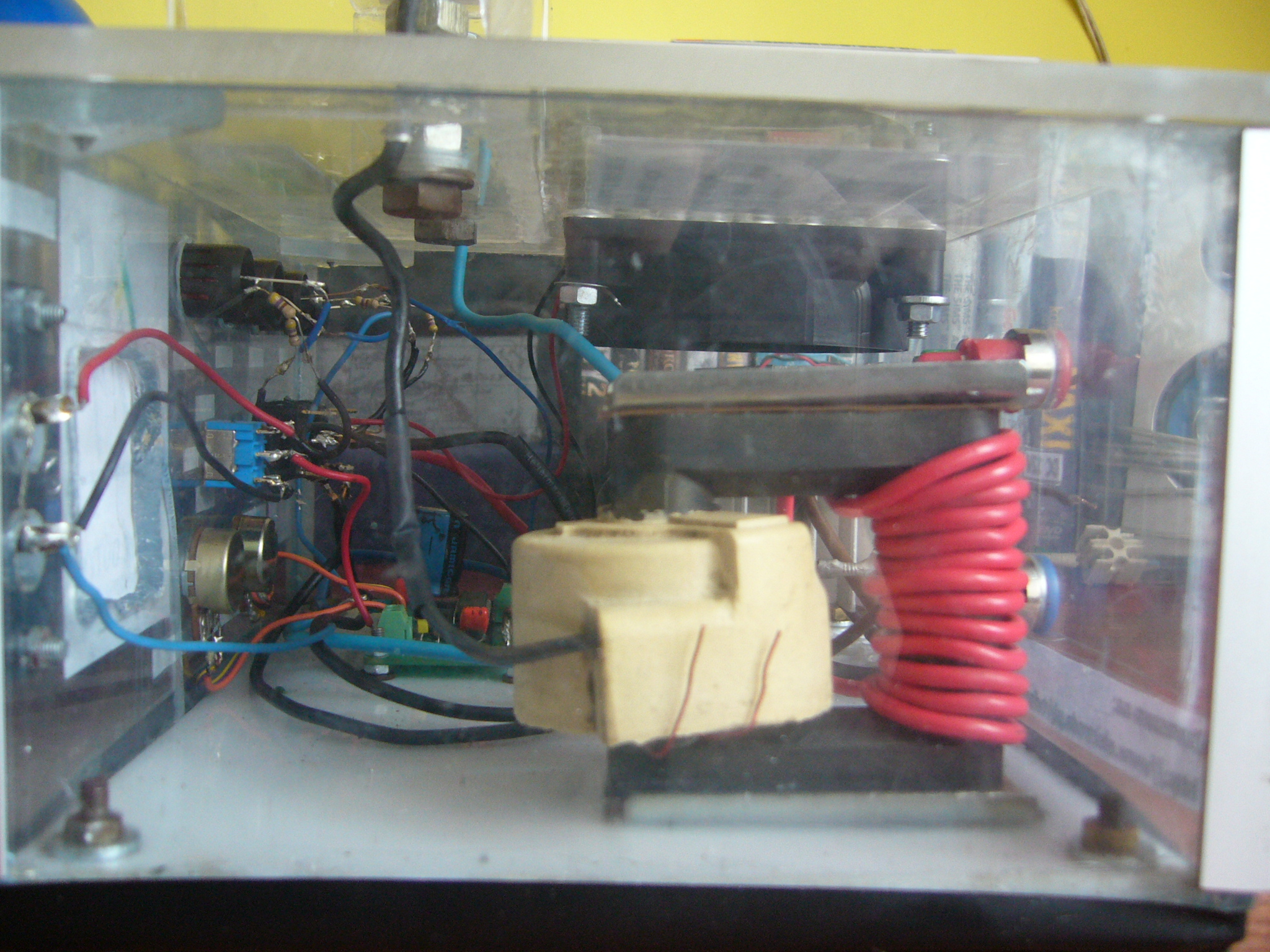

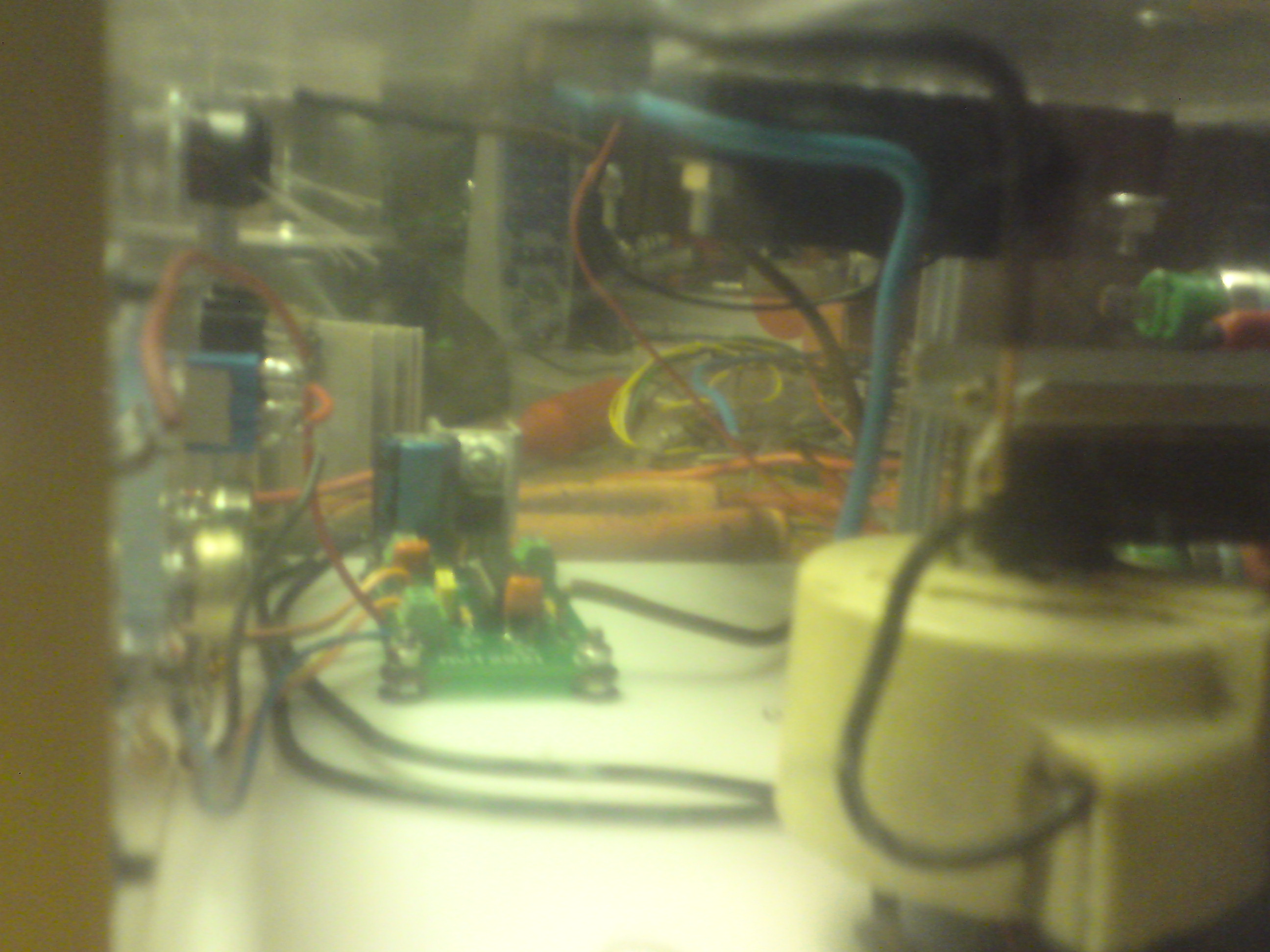

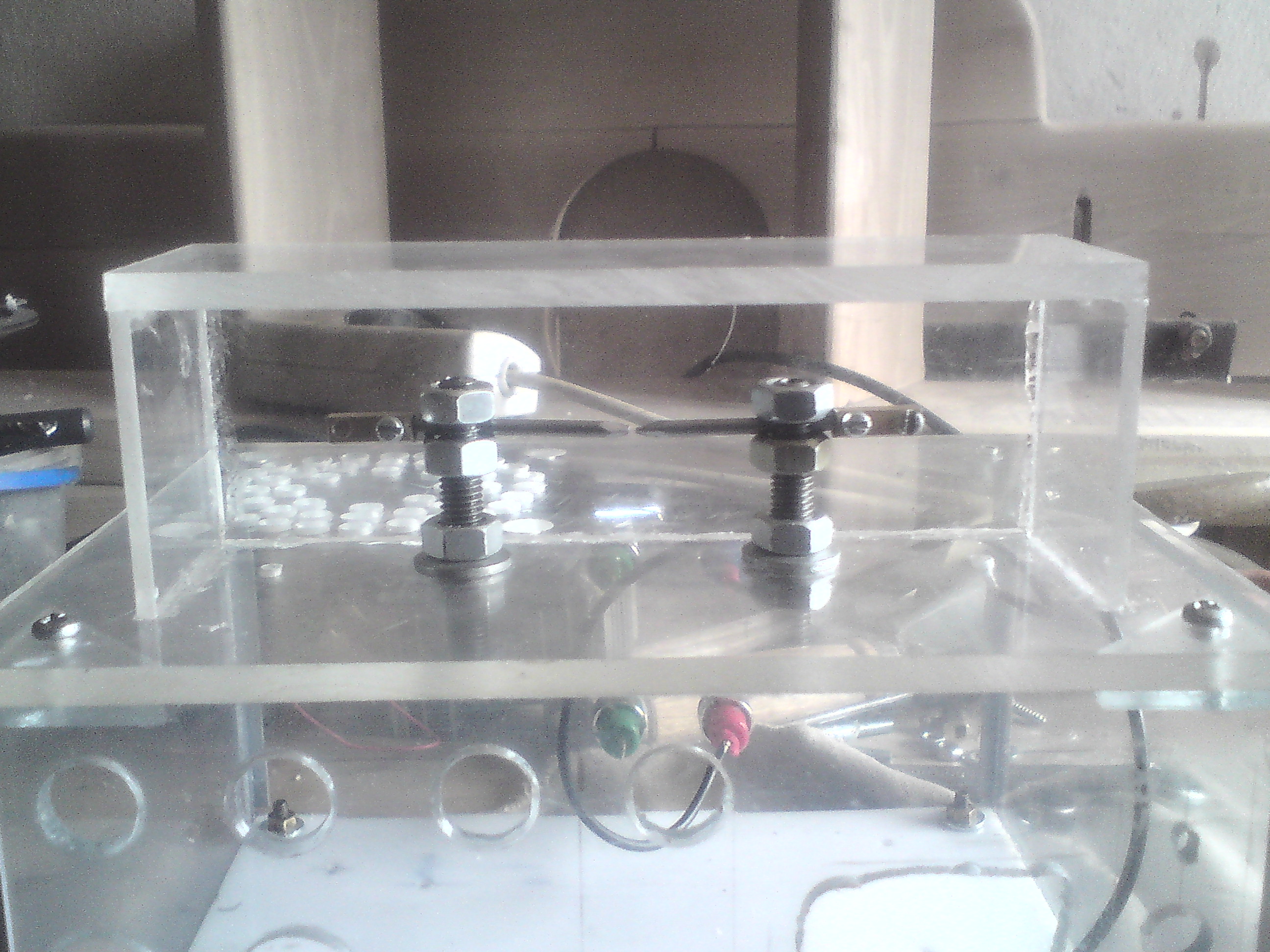

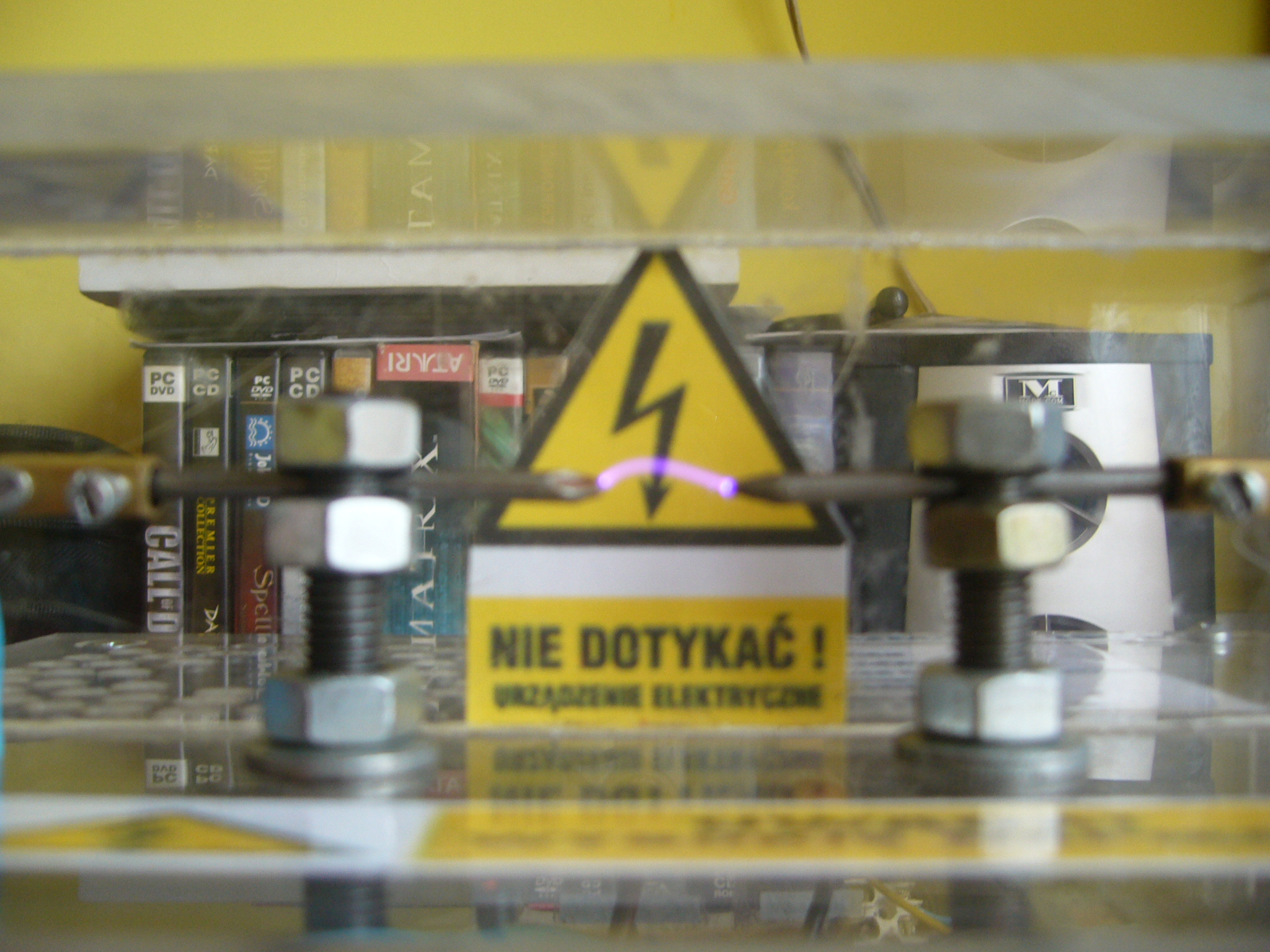

Układ działa na zasadzie emitowania fali akustycznej z łuk elektrycznego. Do urządzenia jest podawany sygnał audio w moim przypadku jest to wejście Chinch stereo, z racji tego że układ pracuje w trybie mono musiałem zastosować przełącznik hebelkowy S3 który przełącza tryb "prawa lewa". Płytka Sterująca [AVT 2921] przekształca sygnał audio w przebieg prostokątny który jest podawany na bramkę tranzystora polowego. Zastosowałem oddzielne zasilanie płytki sterującej z zewnętrznego źródła zasilania które jest podawane z zasilacza komputerowego 12V DC Stabilizowane. Tranzystor IRF250N sterowany sygnałem podawanym przez bramkę, steruje napięciem 20V AC podawanym na transformator wysokiego napięcia. Na transformatorze jest nawinięte jest 13 zwoi drutem o średnicy 1mm. Transformator WN podaje wyindukowane napięcie na iskrownik, który jest zamontowany na wierzchu urządzenia na 2 śrubach. Łuk elektryczny jest obudowany w celu: zapobiegania wpływania wydmuchiwanego powietrza z wentylatora na łuk, ma też za zadanie ochronę przed dotykiem bezpośrednim, oraz poprawia głośność oraz jakość dźwięku. Wentylator umieściłem na górnej ściance projektu wywiercone zostały otwory wentylacyjne na dole oraz na górze dla lepszego przepływu ciepła w celu odprowadzenia ciepłego powietrza na zewnątrz urządzenia. Na płycie czołowej zostały umieszczone: wejście audio, regulator-(częstotliwości, wypełnienia), diody sygnalizacyjne, przełącznik sygnału, włączniki napięci zasilających.

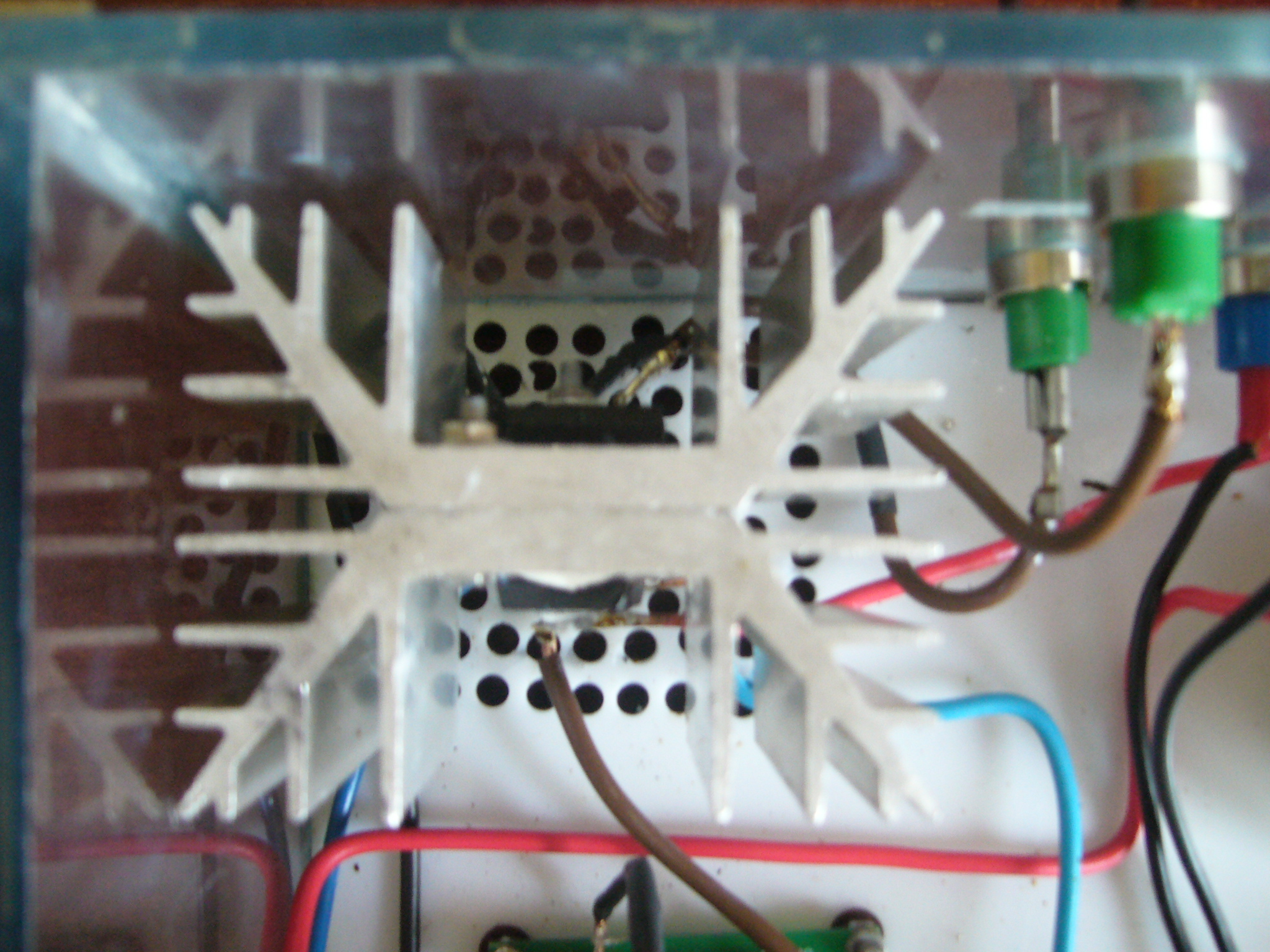

Jedyną rzeczą co można poprawić to usprawnić chłodzenie, jeżeli ktoś zdecyduje się wykonać ten projekt to zalecam stosowanie jak największego radiatora.

Całkowity koszt projektu 130zł. Wiele części zostało użytych z odpadów.


Wykaz części:

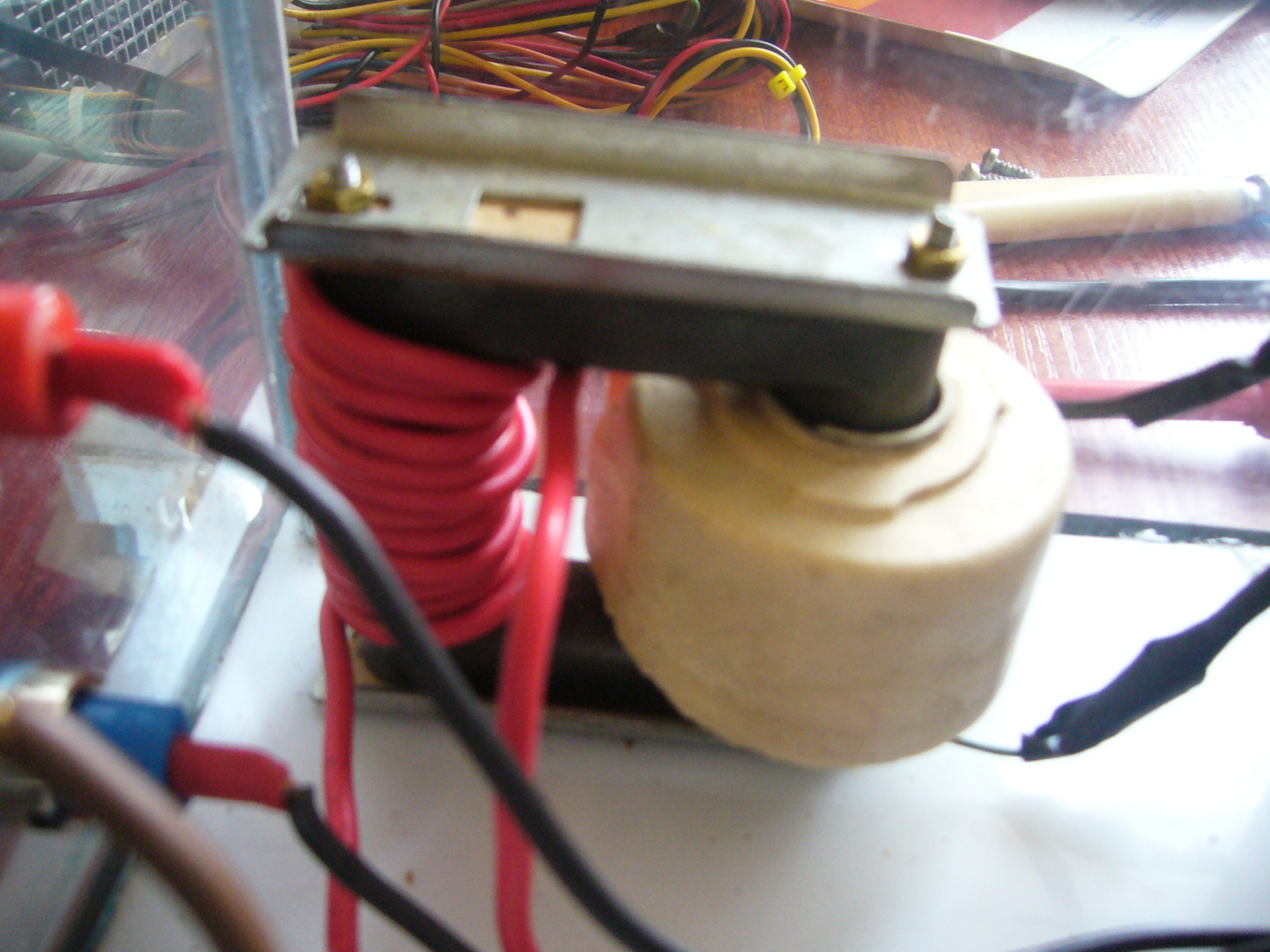

-Transformator wysokiego napięcia ze starego odbiornika telewizji kolorowej
(drut miedziany średnica ok. 1mm do nawinięcia 10 zwojów na uzwojeniu pierwotnym)
-IRF250N- tranzystor polowy N- MOSFET 30A 200V 190W
-TL494- układ scalony
-Wentylator- (ja mam akurat z zasilacza komputerowego 12v)
-Duży radiator
-Rezystory:
-R1 510Ω
-R2 10Ω
-Potencjometry:
-PR1- 22kΩ
-PR2-10kΩ
-Kondensatory-
-C1,C2- 100nF
-C3- 47nF
-Złącza 3x ARK2
-Przełączniki

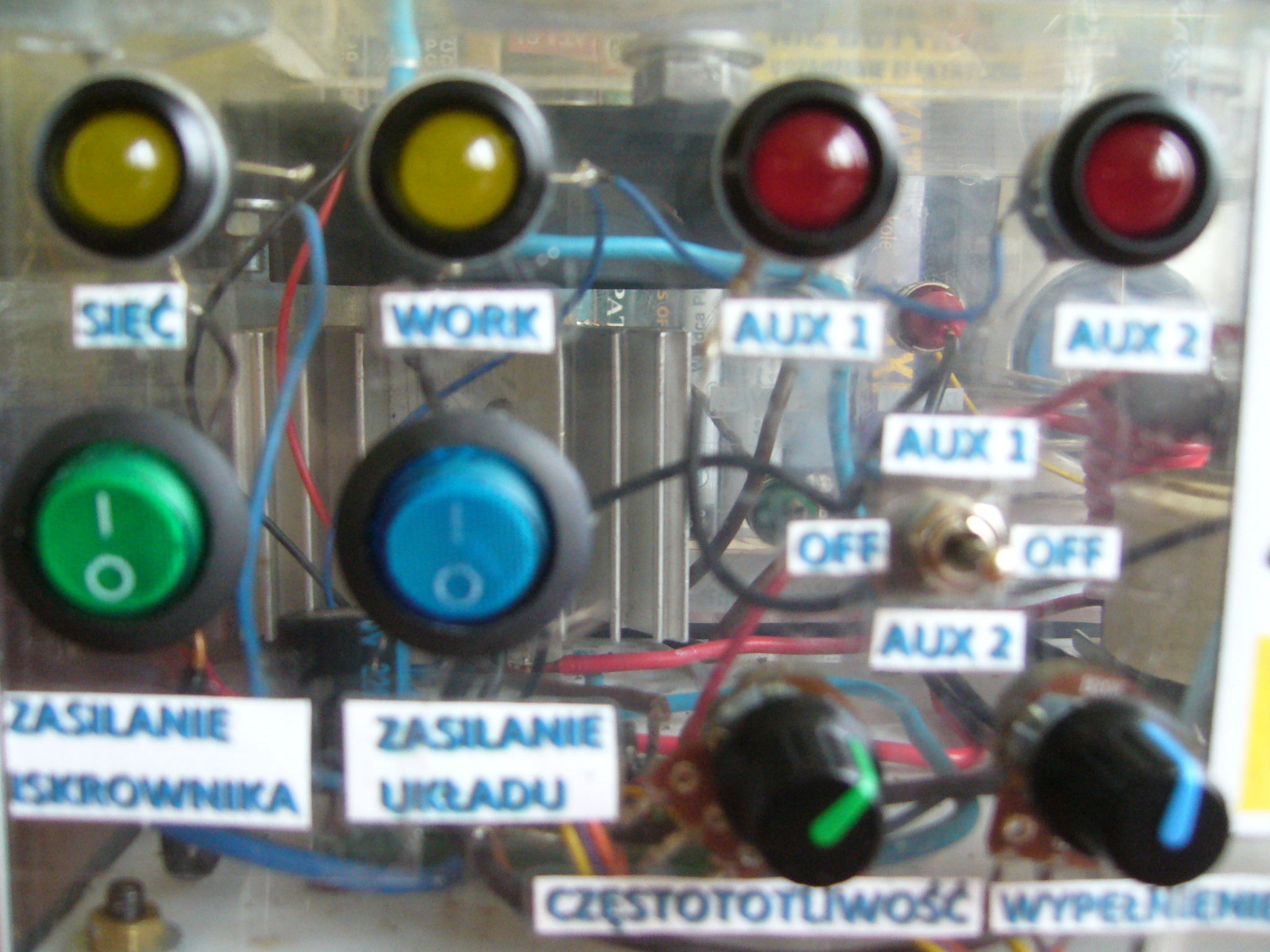

-Przełącznik hebelkowy 3 stany 6pinów (potrzebny do rozdzielenia sygnału audio z 2x RCA na Lewą i Prawą stronę mono)
-Wejście Audio (ja zastosowałem 2xRCA Chinch)
-4 diody LED+ Rezystory
-Wejścia Zasilające (ja mam zastosowane złącza bananowe SKS )
-Przewody
-2 śruby 13 (do umocowania iskrownika)
-2 gwoździe (10) + złączki z kostek montażowych do połączenia gwoździa z przewodem)
-Obudowa (ja mam zastosowaną PLEKSI)
-Przewód Audio
-Zasilanie:
-Zasilacz komputerowy(ja wykorzystałem zasilacz komputerowy jako zasilanie układu napięciem 12VDC Stabilizowanego)
-Zasilacz 20V 5A + mostek prostowniczy (do zasilania transformatora WN)

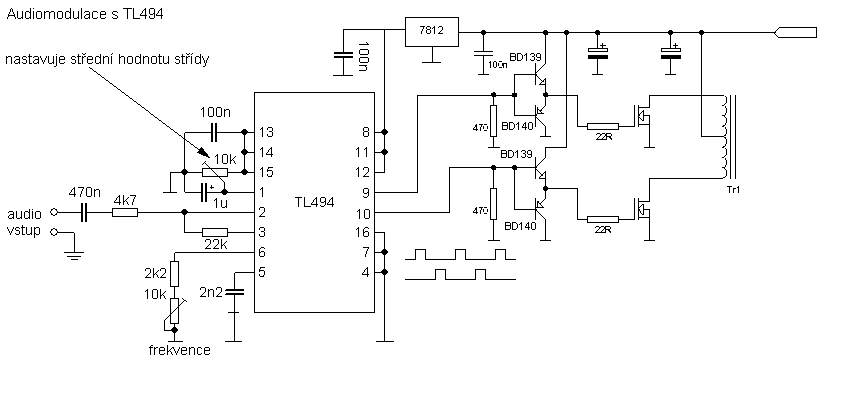

Schemat:

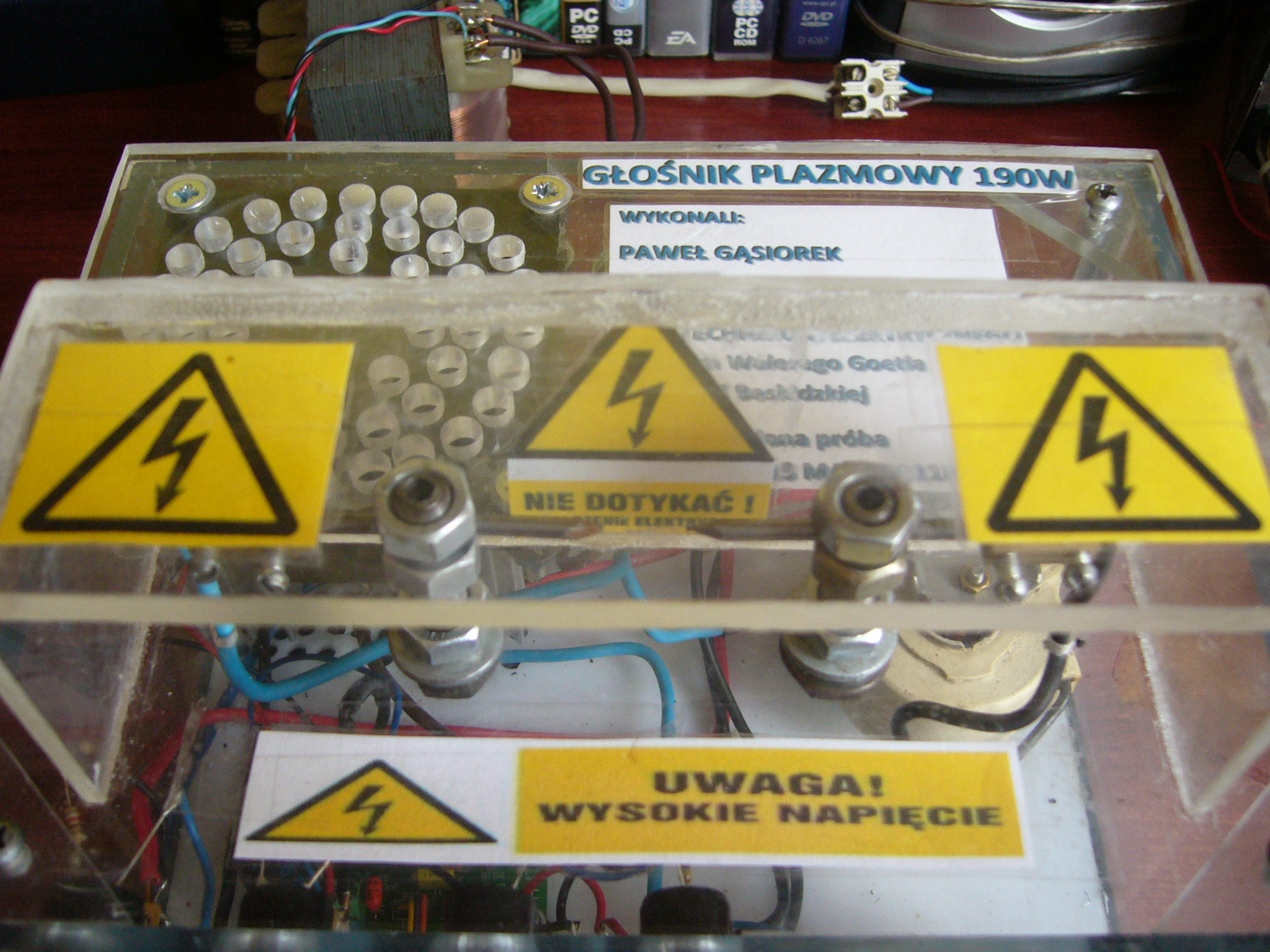

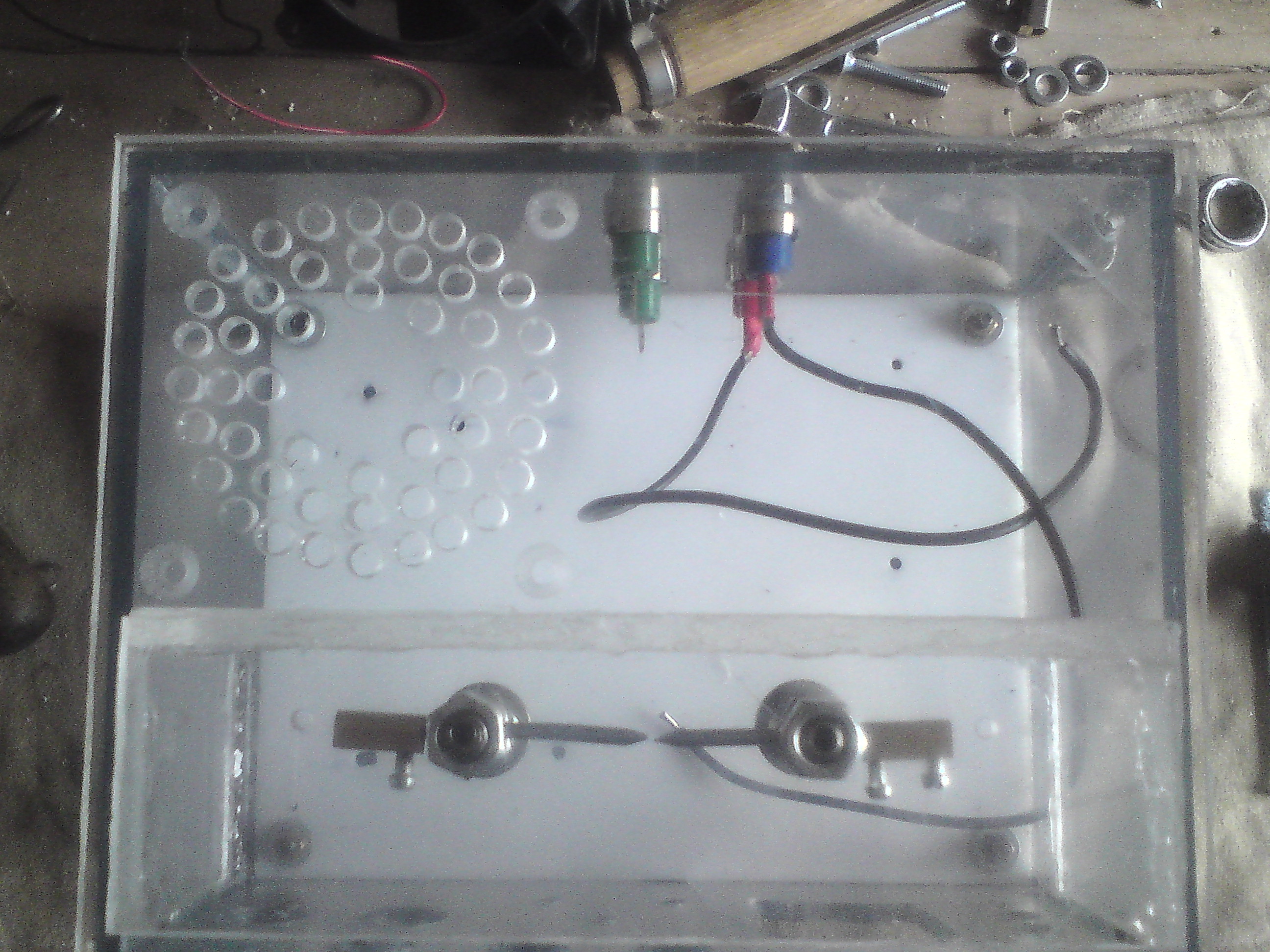

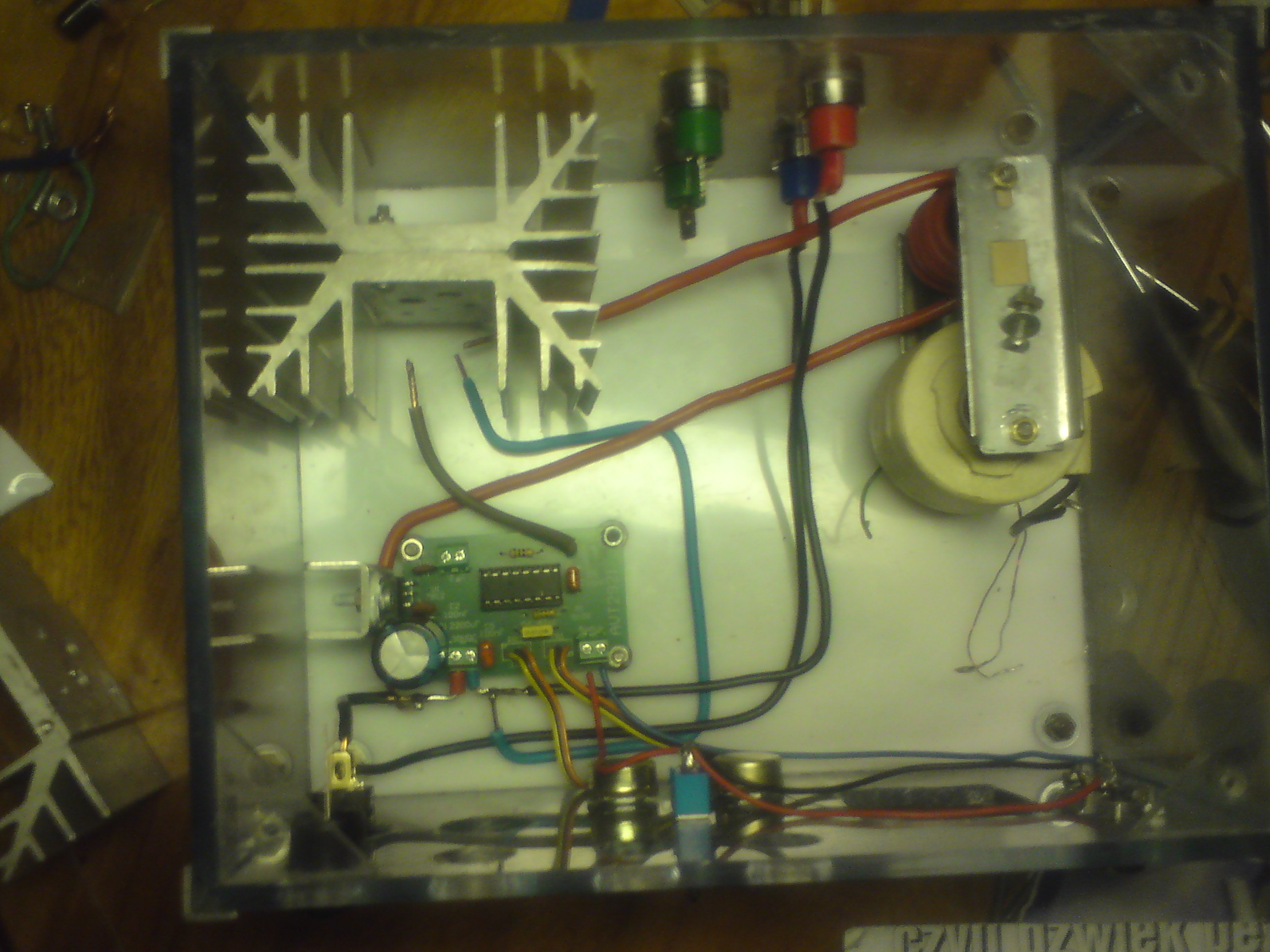

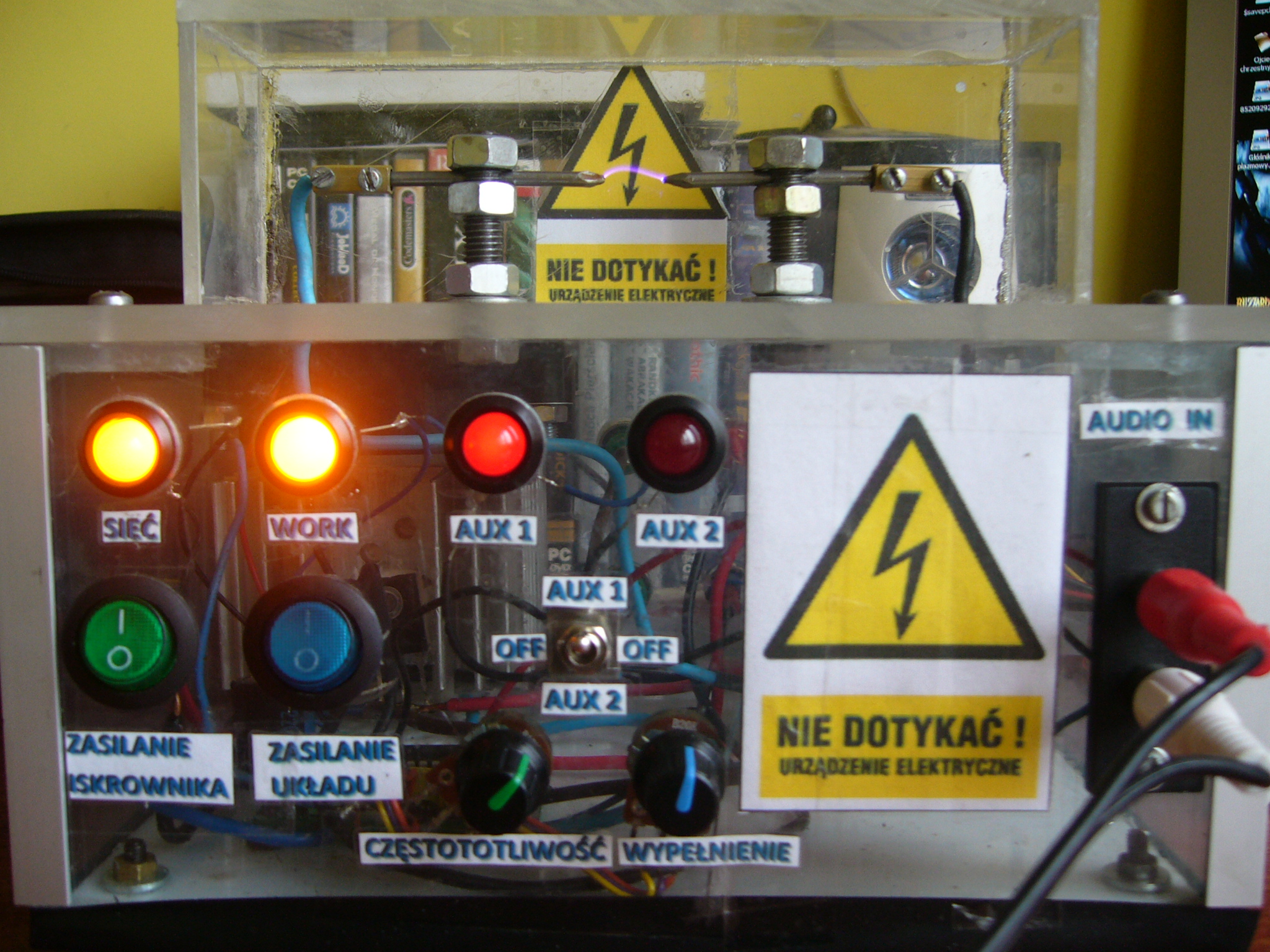

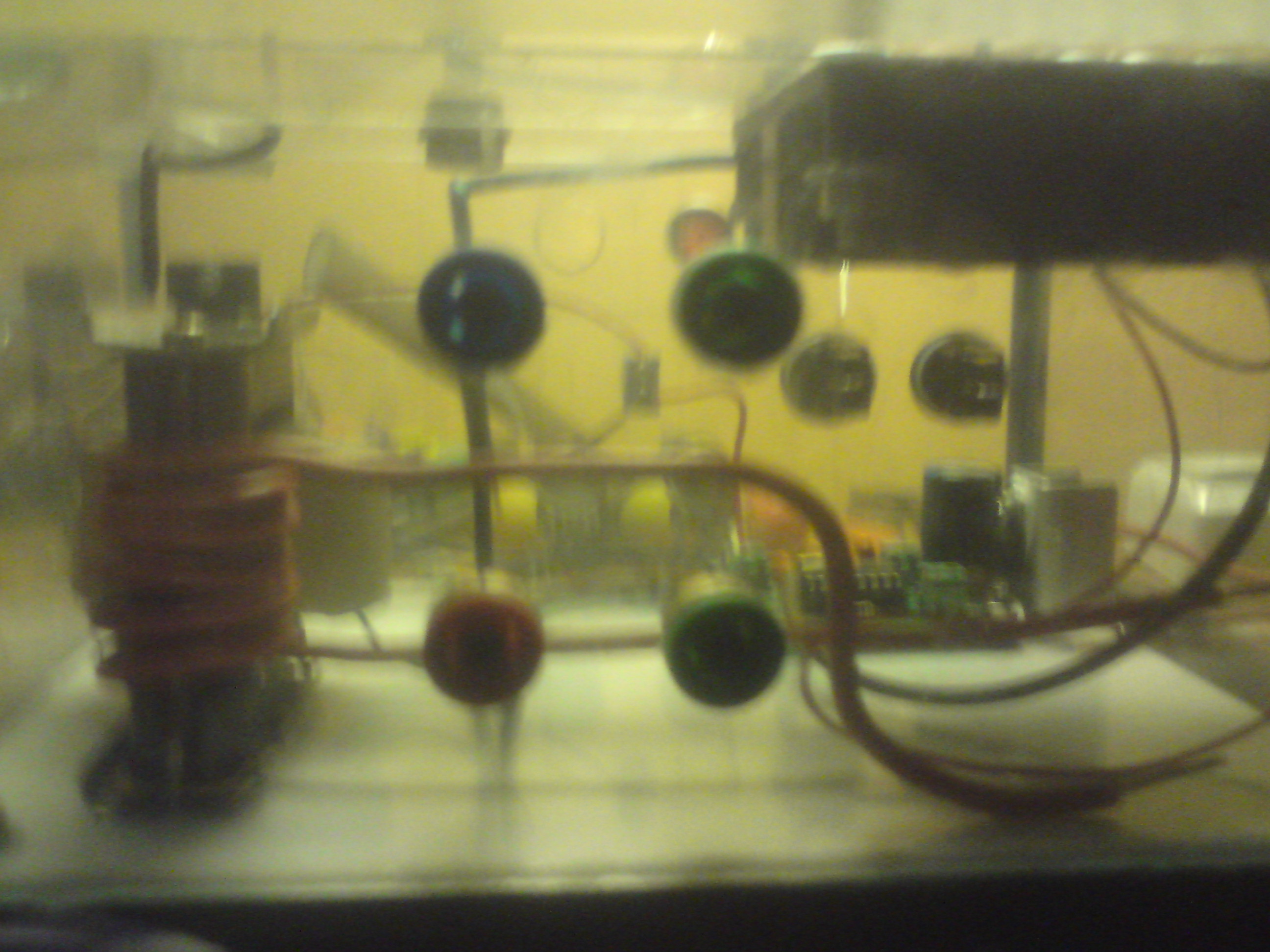

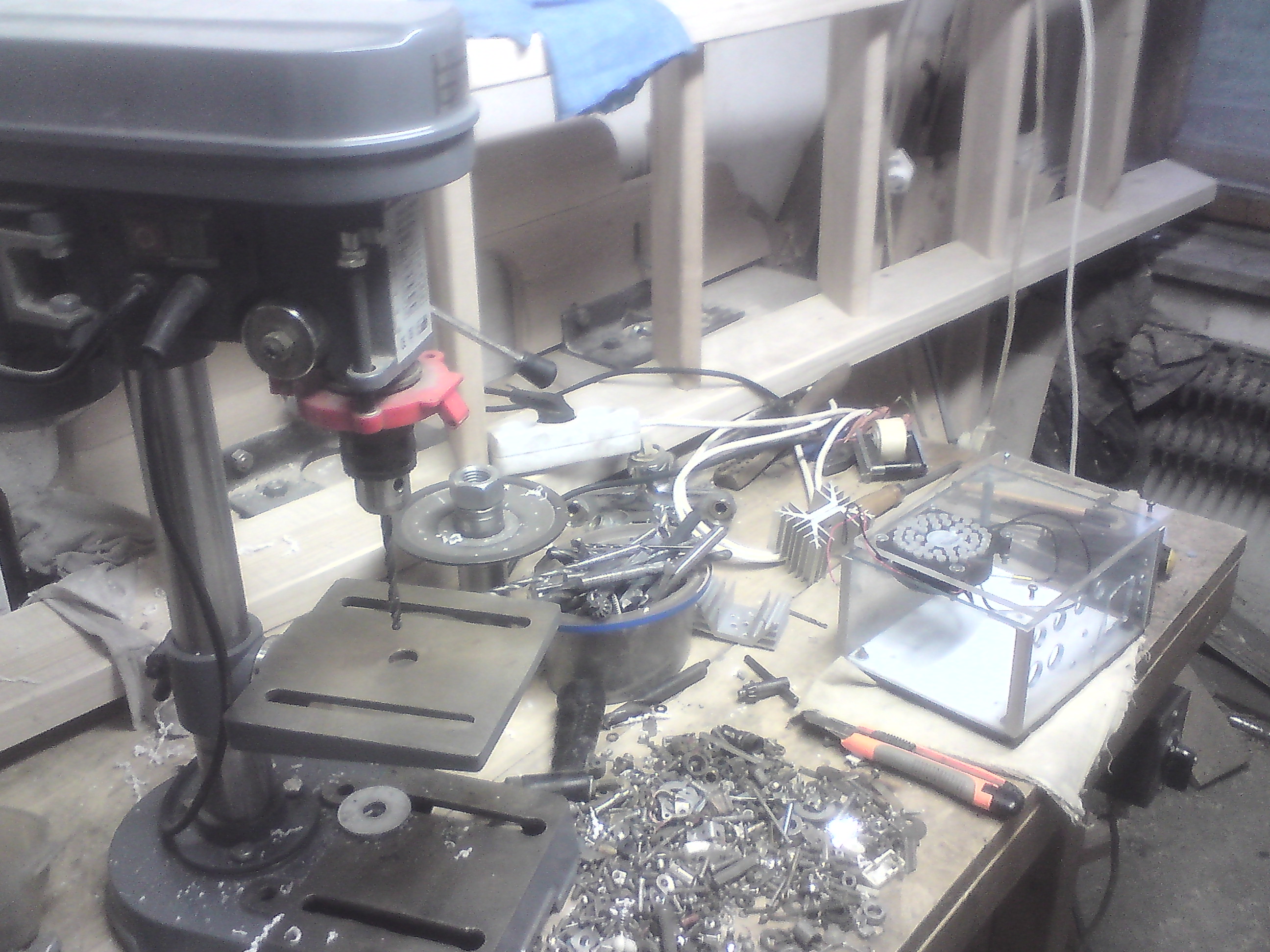

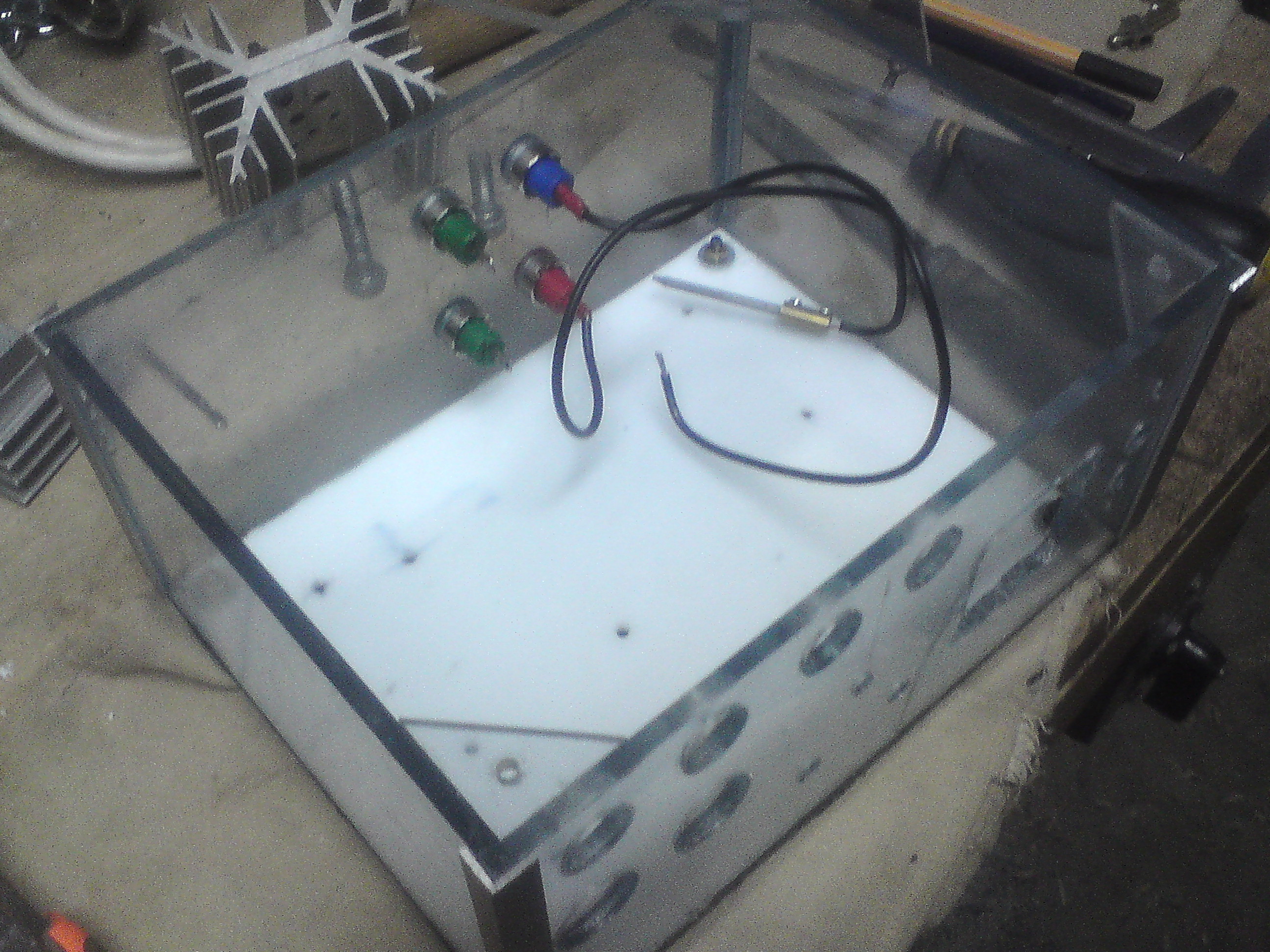

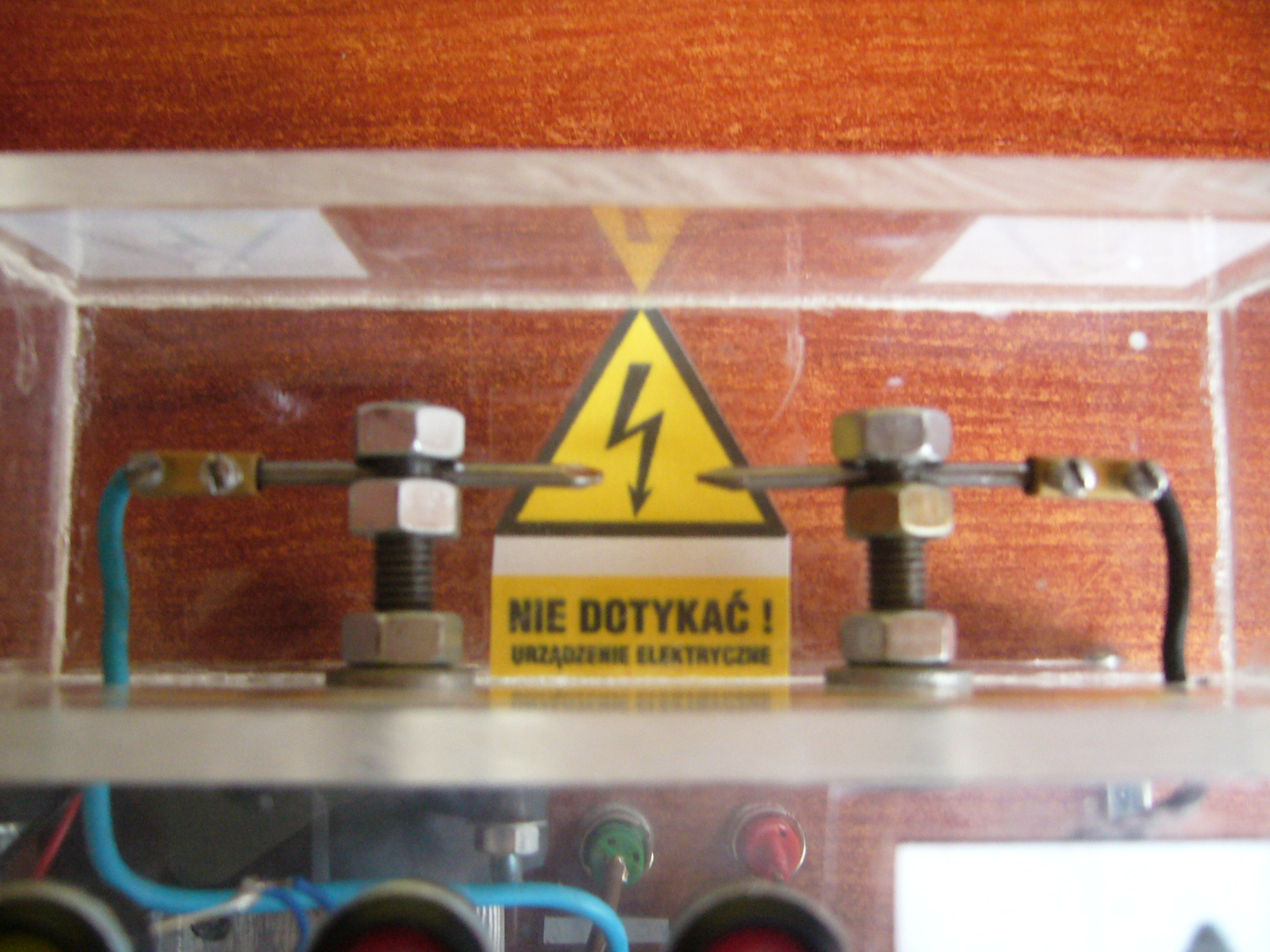

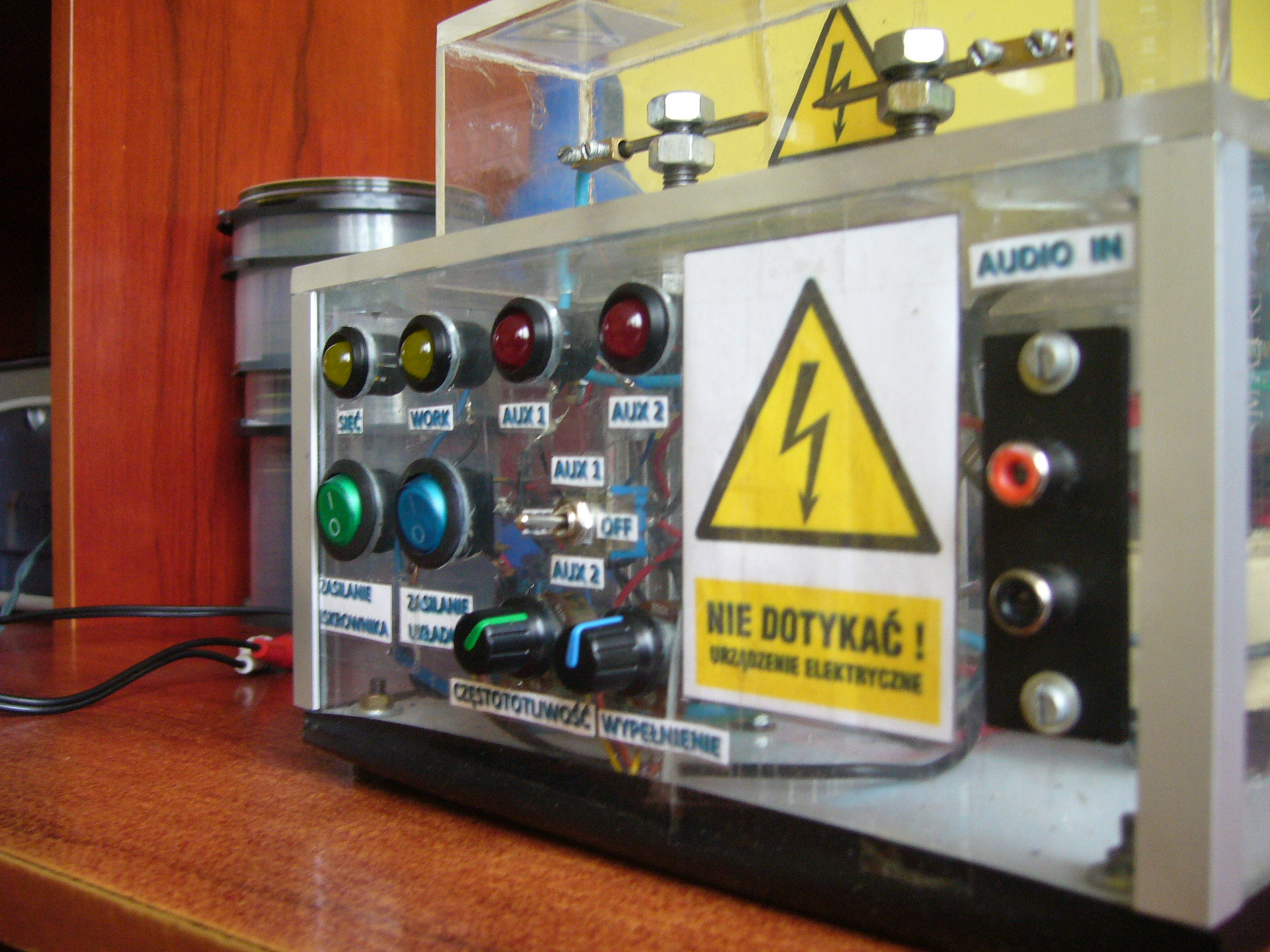

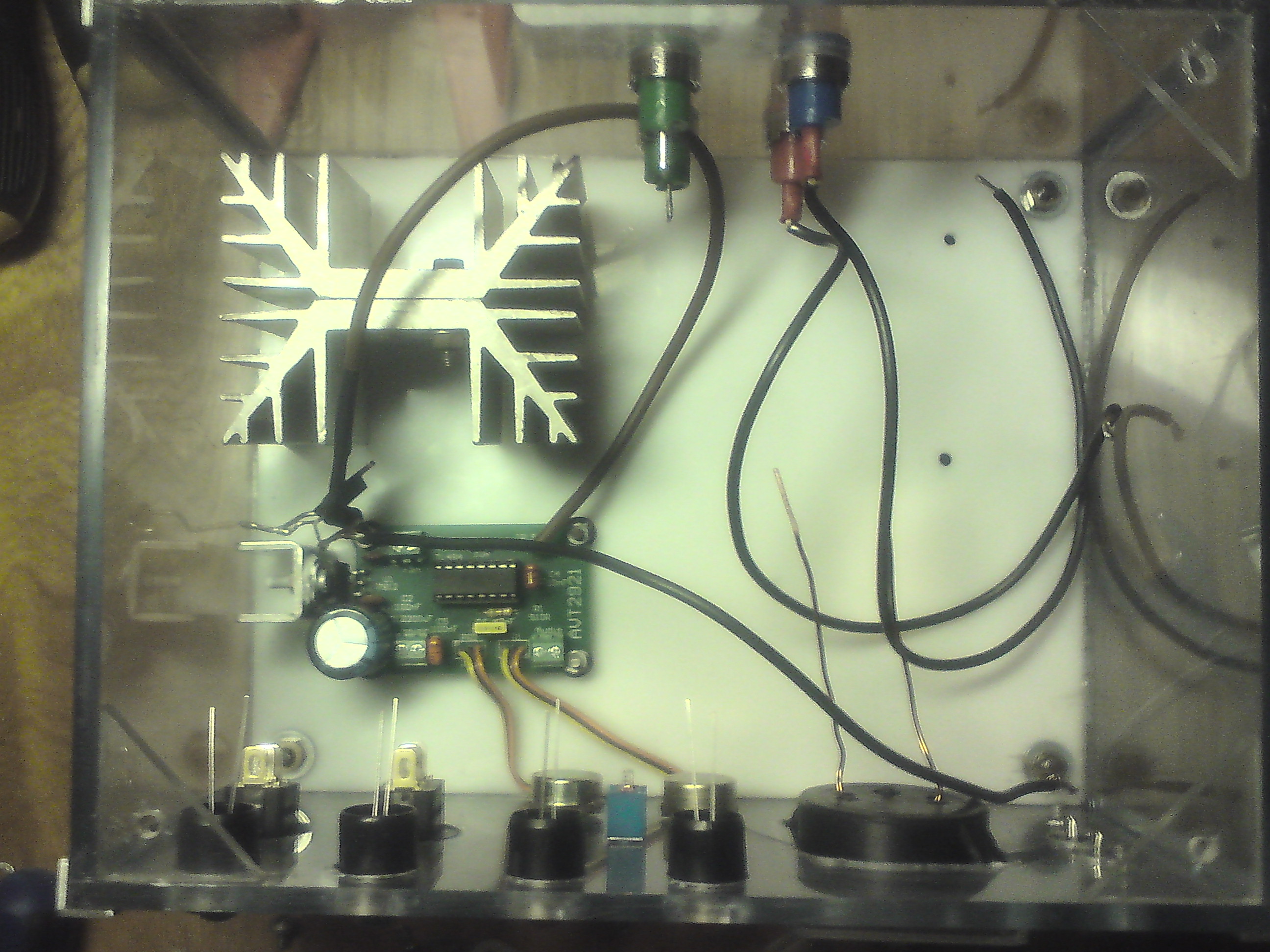

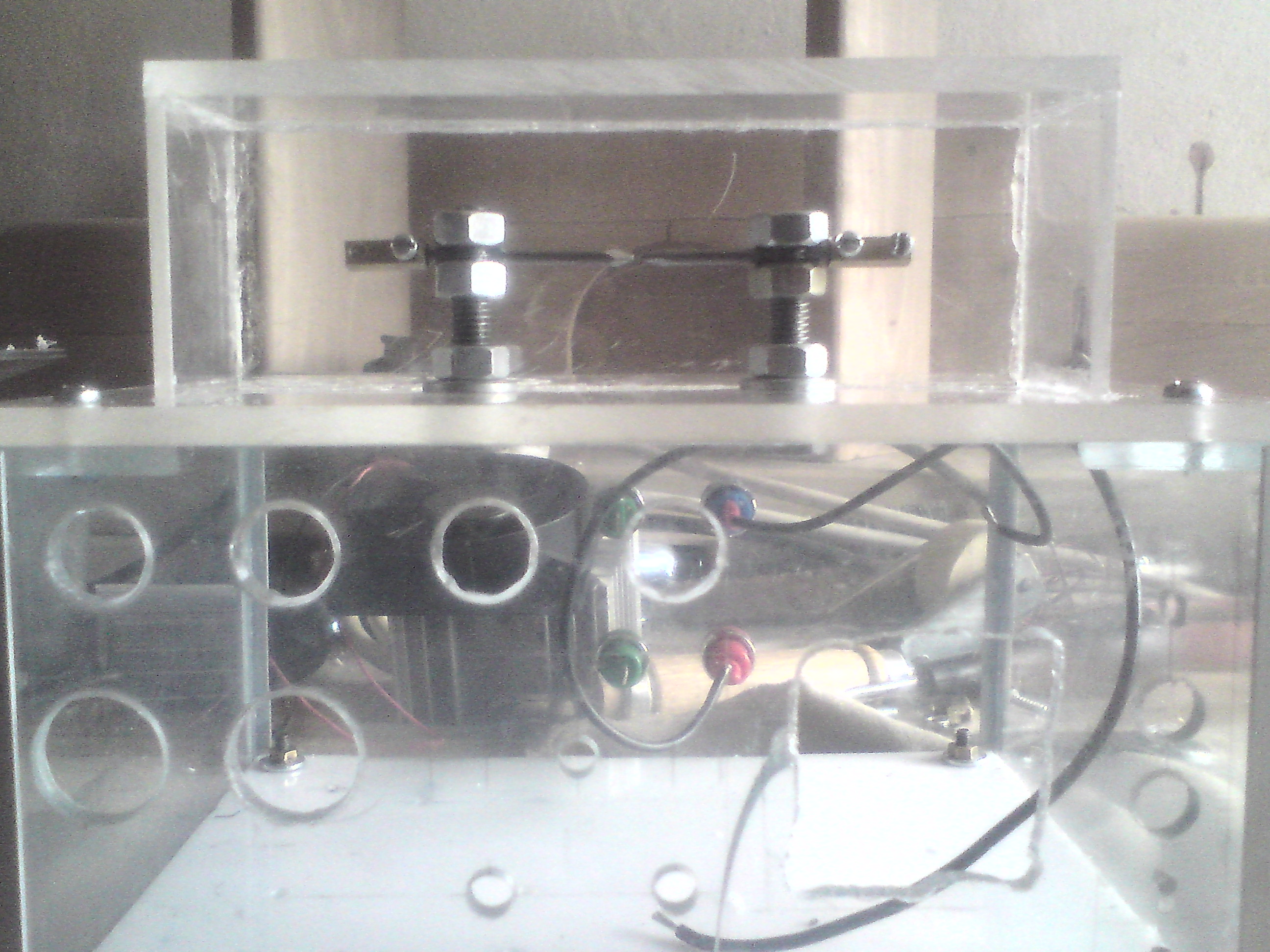

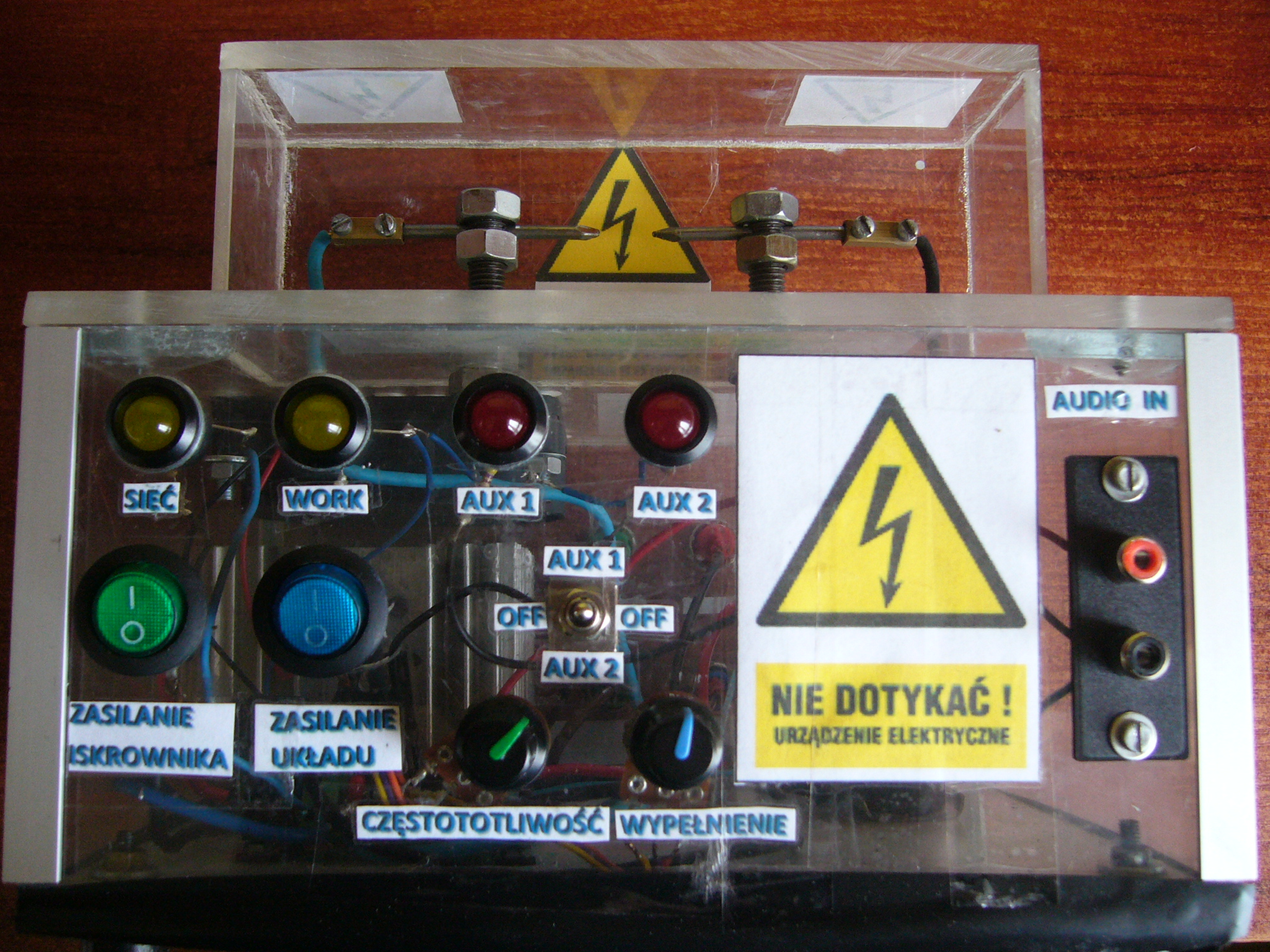

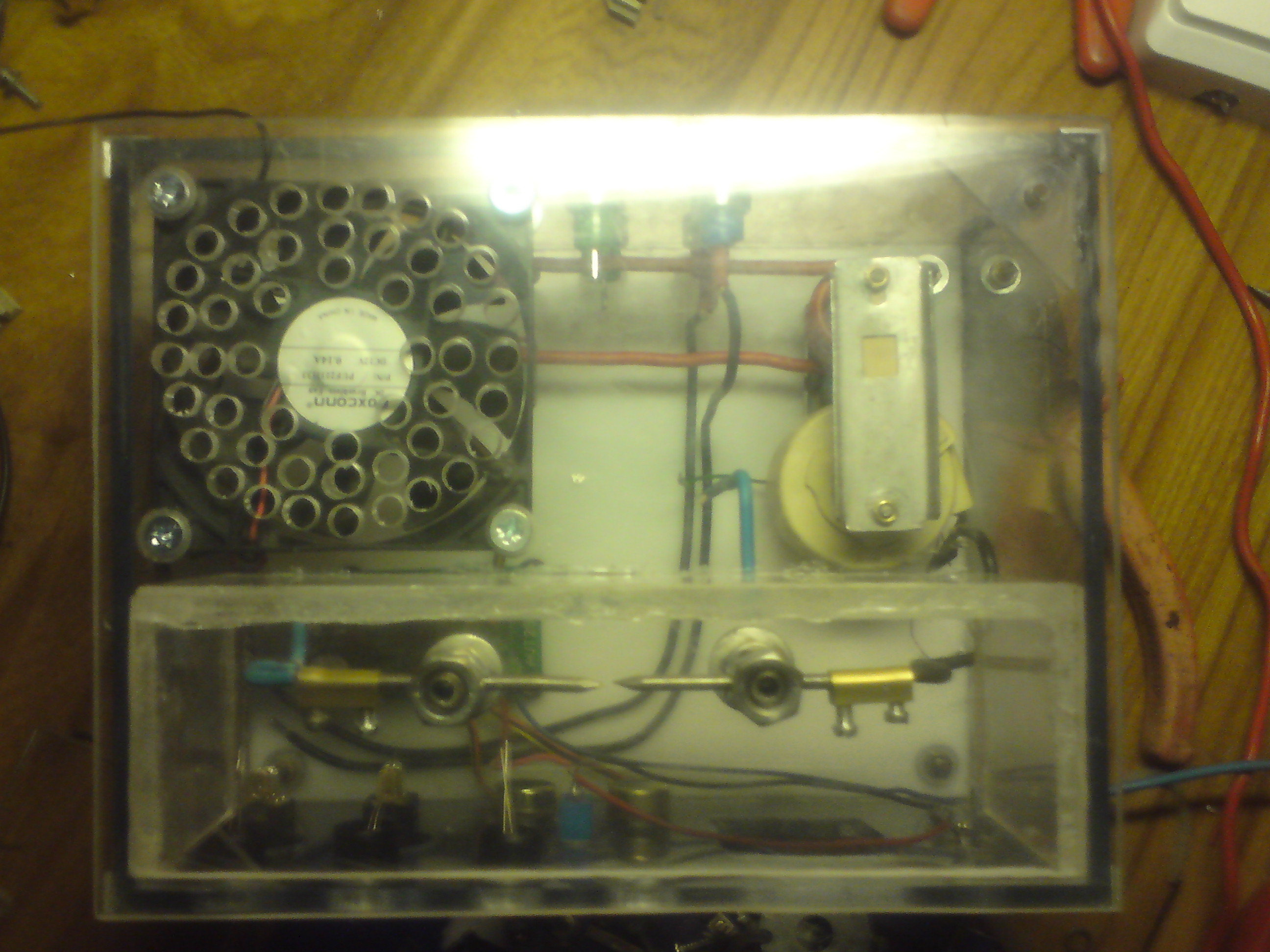

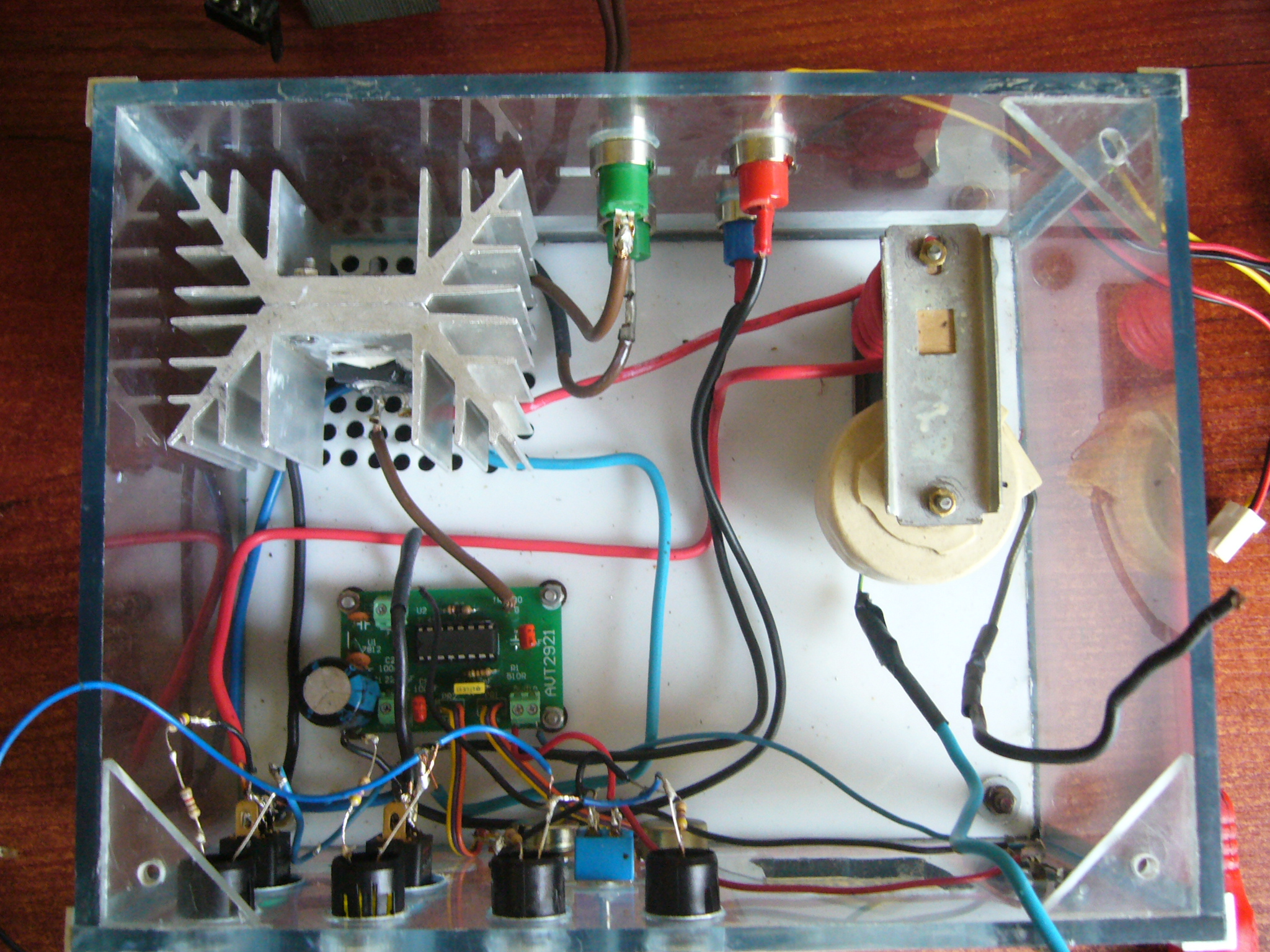

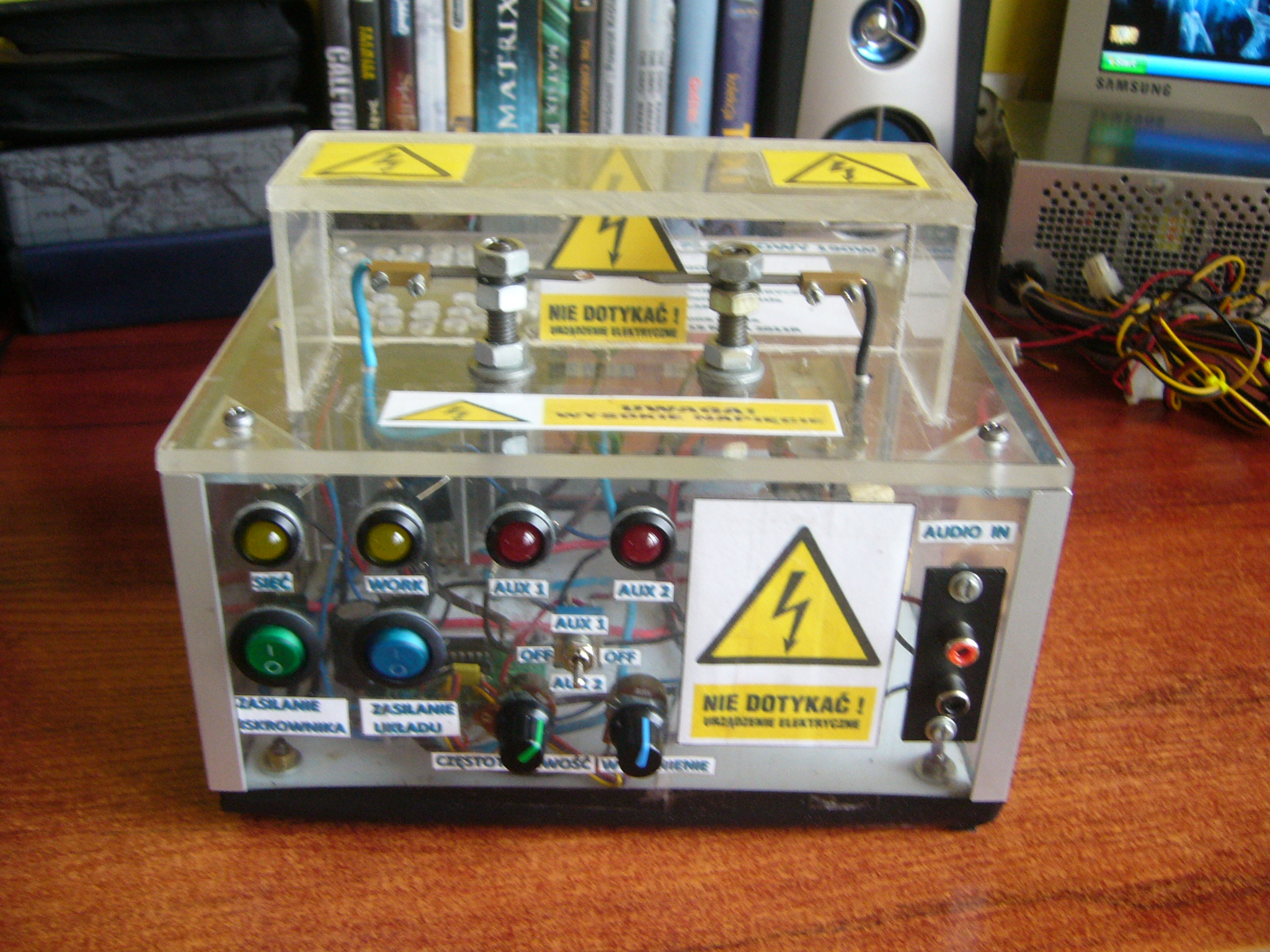

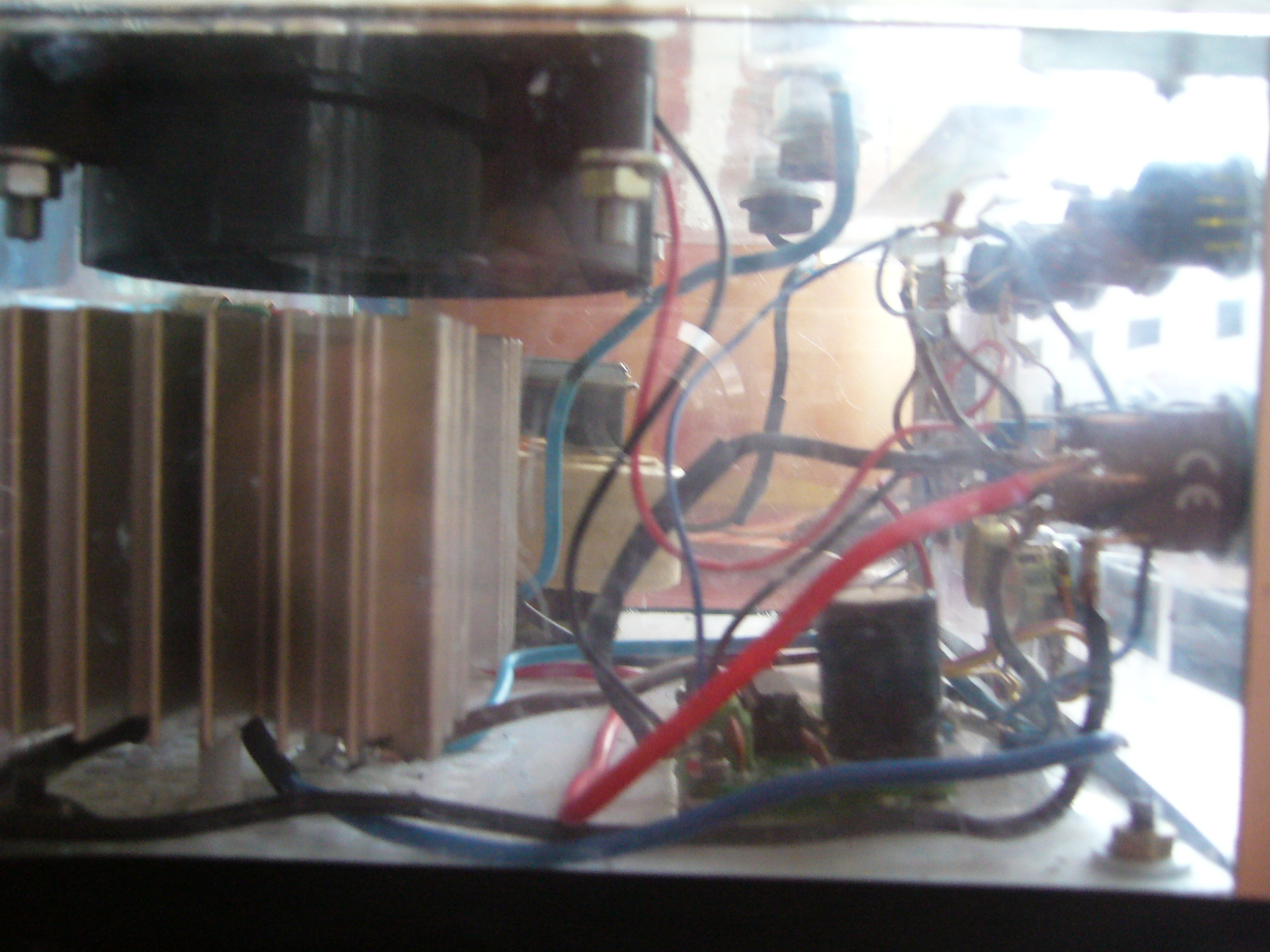

Zdjęcia projektu:




Film przedstawiający działanie:





Zapraszam do komentowania oraz oceniania.
Chętnie udzielę dodatkowych informacji oraz odpowiem na dodatkowe pytania.

Pozdrawiam Paweł
