Moduł domykania szyb z pomiarem prądu na ACS712

byrrt 09 Lip 2011 20:08 16490 18
  • Moduł domykania szyb z pomiarem prądu na ACS712

    Tym razem chciałbym Wam przedstawić kolejny miniprojekt, jakim jest moduł domykania szyb samochodowych. Wprawdzie rynek zasypany jest gotowcami, ale za chwilę wyjaśnię, czemu zdecydowałem się budować własny. W aucie, które posiadam są 2 elektrycznie sterowane szyby. W chwili, gdy nie pracują na obydwu przewodach silników są masy. Sterowanie taką szybą realizowane jest za pomocą jednego podwójnego przekaźnika połączonego w mostek (Bridge).

    Moduł domykania szyb z pomiarem prądu na ACS712

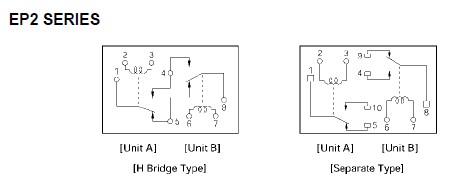

    Podanie napięcia na jedną z cewek powoduje przełączenie jednego z biegunów silnika do 12V. Na drugim zostaje masa i silnik kręci w którąś stronę. Szperając na naszym rodzimym portalu aukcyjnym znalazłem przekaźniki dokładnie takie same jak mam zastosowane w oryginalnym module w aucie, z tym, że mają wyprowadzone oba przekaźniki bezpośrednio (Separate).
    Przekaźniki te, co ważne - mają prąd przełączania na poziomie 25A!

    Domknięcie szyby to odłączenie jednego z biegunów silnika od oryginalnego sterownika i podłączenie do 12V. Następnie powstał problem, jak zmierzyć prąd (i to nie mały - w chwili pracy silnika pobiera on ok. 5-7A, a gdy szyba stanie nawet ponad 20A) na dodatnim biegunie. Bocznik byłby trochę uciążliwy, bo przy takich prądach musiałby mieć albo bardzo niską rezystancję, albo bardzo dużą moc. Niska rezystancja to też niskie napięcie odłożone na nim, a wszystko to jeszcze na dodatnim zasilaniu 12V, gdzie procesor w układzie mamy zasilany z 5V. Uciekając od wszelkich problemów dostosowania napięcia pomiarowego itp. zastosowałem specjalizowane układy do pomiaru prądu działające na zasadzie czujników pola magnetycznego ACS712ELCTR-20. Są one dostępne chociażby w TME w cenie ok. 12zł. Czujnik taki ma wyjście 0-5V, gdzie przy zerowym prądzie daje równo 1/2 napięcia zasilania, czyli 2.5V. Mnie interesuje pomiar prądu tylko i wyłącznie w jednym kierunku, ale układ umożliwia pomiar w obie strony.

    Mój moduł posiada 3 wejścia - dwa aktywne masą i służą one do rozpoczęcia domykania oraz ew. zatrzymania procesu oraz jedno blokujące 12V po kluczyku tak, aby układ nie działał przy przekręconej stacyjce. Wyjście OC z modułu załączane jest na 30s po domknięciu drugiej szyby i jest to sygnał do domykania szyberdachu (moduł sterowania szuberdachem to osobny projekt, ale opiera się on tylko na sygnałach z krańcówek). Na płytce zastosowałem liniowy stabilizator 7805; z napięcia tego zasilany jest procesor oraz ACS. 5V to standard w elektronice samochodowej. Wyjścia na szyby to po dwa przewody na jeden silnik - jedno wejście z oryginalnego modułu, drugie wyjście na silnik. Innymi słowy - wpinam swój układ w szereg z silnikiem na biegunie, na którym musi pojawić się 12V przy zamykaniu szyby. Sam ACS ma odłączane napięcie zasilania poprzez tranzystor P-MOSFET, aby zredukować prąd pobierany przez układ, gdy nie jest używany. Oczywiście procesor jest usypiany i co 100ms budzony, aby sprawdzić stany wejść. W chwili obecnej cały układ pobiera ok. 5mA w trybie bezczynności, ok. 25 przy rozpoczętym pomiarze i ok. 70 przy załączonym którymś z przekaźników. W trakcie domykania szyb mierzony jest prąd płynący na szyby oraz napięcie zasilania. Napięcie akumulatora nie może zejść poniżej 10V - jeżeli zejdzie układ kończy pracę. Zapobiega to katowaniu akumulatora, gdy ten jest mocno rozładowany.

    Konfiguracja prądu, maksymalnych czasów domykania szyb, obserwacja statusu wejść oraz pomiarów realizowana jest poprzez port RS232TTL i terminal (np. Putty).
    Zrealizowałem coś w rodzaju miniterminala:
    Moduł domykania szyb z pomiarem prądu na ACS712

    Wpisując słowo "help" mamy listę dostępnych poleceń. Po modyfikacji zmiennych należy zapisać dane do eepromu wpisując "ewrite". Krótki opis ze zrzutu:

    cofset= - napięcie offsetu dla ADC z czujnika ACS (teoretycznie 10bit/2 = 512, ale wiadomo, że różnie to wychodzi - tolerancja elementów i napięcia zasilania).
    cutoff= - prąd, przy którym układ odcina szybę i zaczyna domykać następną - tu ustawione 8.0A.
    maxtime= - maksymalny czas zamykania szyby (nawet jeżeli w tym czasie nie zadziała przeciążenie, układ przestanie domykać szybę - tutaj 8.0 sekund.
    service= - przyjmuje wartość 1 lub zero i oznacza włączenie monitorowania prądu, napięcia i stanu wejść przez RS'a.

    I wygląda to tak:
    Moduł domykania szyb z pomiarem prądu na ACS712

    Na początku wspomniałem, że wyjaśnię, dlaczego zdecydowałem się na budowę własnego domykacza. Z trzech powodów:
    1. Przyjemność projektowania i pewność działania.
    2. Dodatkowe wyjście OC do sterowania układem domykania elektrycznego szyberdachu.
    3. Najważniejsze - reakcja dopiero na 2gi sygnał z pilota.
    Układ mam podpięty pod sterownik centralnego zamka. Gdy przyjdzie pierwszy sygnał zamknięcia auta i przez 5 sekund nie przyjdzie następny, samochód normalnie się zamknie, ale szyby zostaną otwarte - przydatne czasem w lato, gdy zostawiam auto na strzeżonym terenie. Dopiero drugi impuls z pilota w ciągu 5s. powoduje rozpoczęcie akcji domykania. Sygnał otwarcia auta powoduje zatrzymanie szyb i szyberdachu. Jeszcze o tym nie wspominałem, więc zaznaczę jeszcze, że układ domyka szyby po kolei. Najpierw pierwszą, potem drugą, a następnie szyberdach.

    Układ został zaprojektowany na dwustronnej płytce drukowanej, którą wykonałem w firmie (metalizowane przelotki, soldermaska, cynowanie halem). Program pisany w WinAVR i zajmuje prawie całe 8kB procka. Najwięcej pochłonęły te operacje na stringach i obsługa terminala ;)
    Moduł domykania szyb z pomiarem prądu na ACS712 Moduł domykania szyb z pomiarem prądu na ACS712

    Procek pędzony na 2Mhz z wewnętrznego RC, aby obniżyć pobór mocy (różnica 1-2MHz niezauważalna), włączony watchdog, przerwanie od timera1 co 100ms.

    Całość prezentuje się tak:
    Moduł domykania szyb z pomiarem prądu na ACS712 Moduł domykania szyb z pomiarem prądu na ACS712 Moduł domykania szyb z pomiarem prądu na ACS712 Moduł domykania szyb z pomiarem prądu na ACS712 Moduł domykania szyb z pomiarem prądu na ACS712 Moduł domykania szyb z pomiarem prądu na ACS712 Moduł domykania szyb z pomiarem prądu na ACS712 Moduł domykania szyb z pomiarem prądu na ACS712 Moduł domykania szyb z pomiarem prądu na ACS712

    Film prezentujący działanie układu zamieszczę, jak przyjdą płytki od sterowania szyberdachem, a powstały z nich moduł wyląduje w aucie.

    Na koniec dodam, że całość sprawuje się bardzo dobrze, raz tylko musiałem podnieść prąd, bo okazało się, że czasem jedna z szyb wyłącza się za szybko (niestety szyby w moim aucie dość ociężale się zamykają). W tej chwili mam ustawione 10A i jest naprawdę OK. W programie pomiar uśredniany jest z 10 pomiarów, a te wykonywane są co 100ms, więc nawet chwilowy pik prądowy nie zatrzyma szyby - dopiero dłuższe spowolnienie lub zatrzymanie.

    Płytki zostały pokryte lakierem izolującym elektronikę od wody, a całość zamontowana w pobliżu oryginalnej centralki sterującej szybami.

    Źródeł i projektu płytki zdecydowałem się nie publikować- przynajmniej nie na tym portalu.
    Schemat udostępniam w pliku PDF - nic odkrywczego, ale może komuś się przyda.

    Co do kosztów wykonania:
    - płytki - ok. 35zł/1 szt.;
    - procek - ok. 6zł;
    - ACS712 - ok. 12zł;
    - przekaźnik NEC EP2-4L3ST - 6zł;
    - złącze molex, drobnica - 8zł.

    Razem około 70zł.
    Pozdrawiam i czekam na ewentualną konstruktywną krytykę ;)
