    Jest to ciekawy projekt mini-modułu z 22 wyprowadzeniami służącymi jako wejścia lub wyjścia sterujące. Moduł zdaje się być interesujący, ponieważ jest niewielkich rozmiarów i na pewno można go zastosować w niektórych projektach dołączając ewentualnie jakieś przyciski czy moduły wykonawcze, itp. bez konieczności wykonywania dodatkowego obwodu drukowanego.

    Moduł jest kompatybilny z platformą Arduino. Autor napisał, że użyte w module elementy były lutowane "na gorąco" i są odporne na temperaturę lutowania gorącym powietrzemCo więcej - twierdzi on, że jeżeli ktoś planuje rozpocząć prace związane z platformą Arduino, to taki moduł idealnie się nadaje. Potrzebuje on jednak odpowiedniego zasilania, ponieważ na płytce nie ma żadnych elementów służących do regulacji - to coś innego niż pełna wersja platformy Arduino. Mimo wszystko autor obstaje przy tym, że można dobrze skorzystać z tego modułu.

    Na stronie źródłowej znajdują się zdjęcia tego modułu i opis krok po kroku, jak można zmontować taki układ. Dodatkowo autor dokładnie opisuje, co jest potrzebne do uruchomienia modułu. Moduł zasilany jest napięciem o wartości 5V i posiada wyprowadzenia transmisji szeregowej, reset, a także wyprowadzenie napięcia odniesienia.

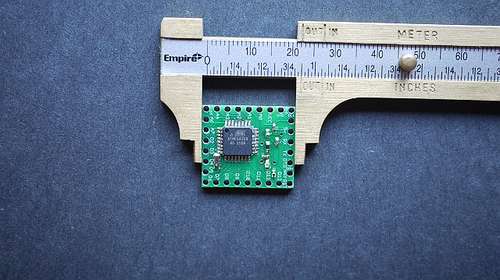

    Płytka PCB:
    Minimoduł 1"x1" 22 I/O kompatybilny z Arduino

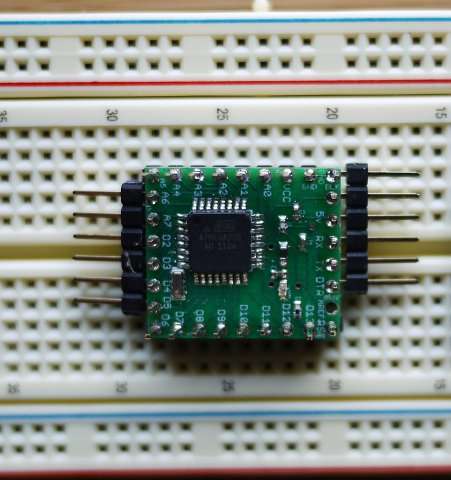

    Zdjęcie płytki PCB:
