Włącznik zmierzchowy z histerezą

WojtasSP320 07 Sie 2011 20:01 20128 28
  • Włącznik zmierzchowy z histerezą

    Prezentuję projekt włącznika zmierzchowego z histerezą, który to robiłem kiedyś na zaliczenie przedmiotu "komputerowe projektowanie i analiza obwodów".

    Układ składa się z dzielnika napięcia na fotorezystorze i potencjometrze, przerzutnika Schmitta i inwertera sygnału na tranzystorach BC547 oraz wtórnika emiterowego również na BC547.



    Lista elementów:
    R1 Fotorezystor
    R2 10k
    R3,R4 200Ω
    R5 9.1k
    R6 100k
    R7 510Ω
    R8, R9 10k
    PR1 10k
    Q1, Q2, Q3, Q4 BC547
    D1 1N4148
    D2, D3 LED 5mm
    C1 100nF
    REL1 4078-2C-5V-0.2
    ARK1, ARK2 3x 5mm

    Parametry:
    Napięcie zasilania: 5V – 12V
    Moc: 0,31W – 0,90W @ 12V
    0.06W – 0,15W @ 5V
    Wymiary: 47mm x 41mm x 15mm

    Projekt w 100% mojego autorstwa.

    Schemat:
    Włącznik zmierzchowy z histerezą

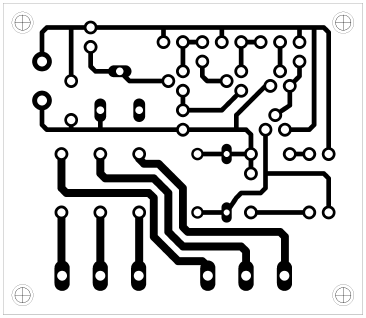

    Obrazki do wykonania płytki PCB:
    Włącznik zmierzchowy z histerezą Włącznik zmierzchowy z histerezą

    Zdjęcia PCB i zmontowanego układu:
    Włącznik zmierzchowy z histerezą Włącznik zmierzchowy z histerezą Włącznik zmierzchowy z histerezą Włącznik zmierzchowy z histerezą

    Filmik z działaniem układu:

    Link
