Subwoofer DIY na Alphard SW-1003Z

DJ Kunix 20 Sie 2011 20:14 3968 4
  • Subwoofer DIY na Alphard SW-1003Z
    Witam!
    Dziś chciałbym się podzielić z Wami drodzy Forumowicze moim nowym projektem. "Przedsięwzięcie" wzięło sie z nudów i nadmiaru wolnego czasu.

    Założenia:

    Mocny bas za niewielkie pieniądze z wykorzystaniem starych podzespołów.

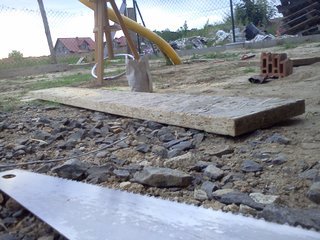

    Po kolei. Na początek miała to być kolumna 3 drogi ale z powodu braku funduszy, postanowiłem postawić na wersie uboższą, która jak widac jest subwoofer DIY. Zastosowany przetwornik to nic innego jak Alphard SW-3Z 10" , znany niektórym jako "Alfred". Skrzynia została wykonana z płyty OSB o grubości 22mm. Typ obudowy to "closed" i 40 L .

    Rady:
    Należy dobrze uszczelnić skrzynię, by nie było świstów ( w moim przypadku niestety tak było). Decydując się na koc, należy używać pistoletu ze sprężonym powietrzem by lepiej przytwierdzić go do obudowy. Wystrzegajcie cię 22mm OSB bo tragicznie się ja tnie ;/

    Wymiary:
    Scianka przednia - tylna: szer. 35,6 cm / wys.45,6 cm
    Scianki boczne: szer. 30 cm / wys. 50 cm
    Scianki górne - dolne: szer. 35.6 cm / dł. 30 cm

    Ogólne wymiary:
    [W Sz D] 50cm X 40cm X 30cm

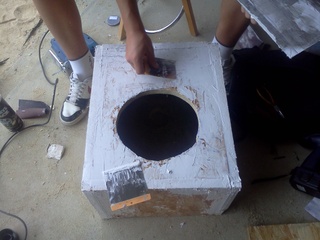

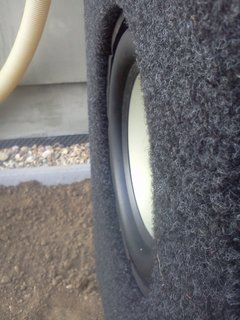

    W środku znajduje się pólka na głośnik by uzyskać efekt "wtopienia", czyli któtko ówiąć, by go schować i nie wystawał na zewnątrz. Wykonana z płyty wiórowej 18mm. Wszystkie nierówności skorygowałem masą szpachlową do drewna potem wygładziłem, nastepnie nałożyłem podkład i pomalowałem ( myślałem , że obicie będzie zbędne lecz efekt po malowaniu mnie nie zadowolił).

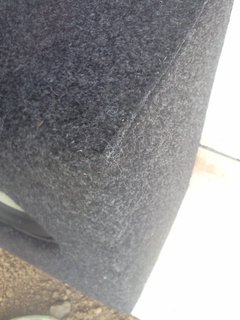

    Przy pomocy mojego wujka, obiliśmy skrzynię kocem, do przytwierdzenia uzyty został pistolet na zszywki ( potocznie zwany "taker"). Wszystko zostało obite dzięki profesjonalnej ręce dzieki czemu, efekt jest znakomity ;)
    Koc dostaniecie w Castoramie za 25 zł / m² , osobiście zużyłem ok 1,35 m² ale na rolce w sklepie nawijany jest na 2 metrową szpulę ;/

    Skrzynia wygłuszona została watą jaką uzywa się do ocieplania i wygłuszania pod płytami GKB ( kartonowo-gipsowymi) o grubości 5-6 cm na tylnej ściance.

    Fotki z budowy:

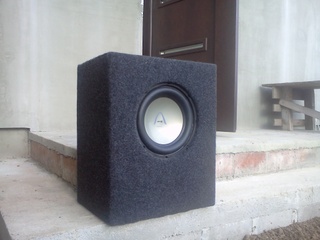

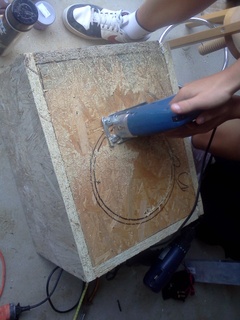

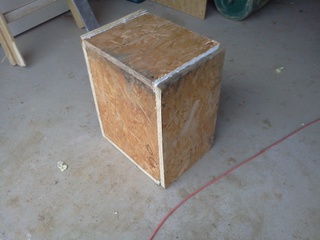

    Subwoofer DIY na Alphard SW-1003Z Subwoofer DIY na Alphard SW-1003Z Subwoofer DIY na Alphard SW-1003Z Subwoofer DIY na Alphard SW-1003Z Subwoofer DIY na Alphard SW-1003Z Subwoofer DIY na Alphard SW-1003Z Subwoofer DIY na Alphard SW-1003Z

    Koszt:

    Płyta OSB: miałem / koszt ok. 50 zł
    Wkręty: miałem / koszt ok. 4 zł
    Silikon: miałem / koszt ok. 20 zł
    Szpachla do drewna: 10 zł
    Podkład 9.90 zł
    Lakier: 12 zł
    Obicie: 50 zł
    Przetwornik: miałem / 140 zł
    Terminal: miałem / koszt ok. 4 zł
    Kabel: miałem / koszt ok. 2 zł

    WYDAŁEM: 71,90 zł / OD PODSTAW: 311,90 zł

    Efekt:
    Całkiem ładnie gra choć jeżeli miałbym do dyspozycji 310 zł zrobiłbym subwoofer na GDN 30/120 a nie na Alphard'dzie ;]









    Źle zamieszczone zdjęcia proszę to poprawić, regulamin wewnętrzny pkt. 2
    (joy_pl)

    Fajne! Ranking DIY
    Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.
    O autorze
    DJ Kunix
    Poziom 15  
    Offline
    Specjalizuje się w: technika estradowa
    DJ Kunix napisał 180 postów o ocenie 25, pomógł 9 razy. Mieszka w mieście Wrocław. Jest z nami od 2011 roku.
  • #2
    wariato
    Poziom 43  
    Płyta OSB to nadaję się na drzwi do lasu :) a nie na budowę kolumn czy subwoofera. Wykonanie możliwe, ładnie zrobione, szkoda że taki głośnik tam siedzi ale cóż. Tanim kosztem coś tam zawsze poprawi niskie rejestry. Używasz tego w aucie ?

    Piszesz że buda closed a dajesz zdjęcie BR ? Jak to jest ? :D
  • #3
    DJ Kunix
    Poziom 15  
    Był pomysł z BR ale wolałem nieryzykować
    Tak , używam w Corsie pod RTO dostaje ok. 180W

    ------------------------

    Zdjęcia są już OK ;]
  • #4
    _eddie_
    Poziom 32  
    wariato napisał:
    Płyta OSB to nadaję się na drzwi do lasu :) a nie na budowę kolumn czy subwoofera. Wykonanie możliwe, ładnie zrobione, szkoda że taki głośnik tam siedzi ale cóż. Tanim kosztem coś tam zawsze poprawi niskie rejestry. Używasz tego w aucie ?

    Piszesz że buda closed a dajesz zdjęcie BR ? Jak to jest ? :D

    P.S. Dlaczego zdjęcia nie na serwerze elektrody ?

    EDIT: Mod już edytował post.



    Mała poprawka - OSB to idealny budulec do pak pro-audio. Przykład? Basy peavey XT, paki XT etc. Wszystko co idzie pod koc. To bardzo wytrzymały materiał (praktycznie to samo co sklejka) choć do domowego dłubania się nie nadaje.
