Jak podłączyć Ditec Cross 3E?

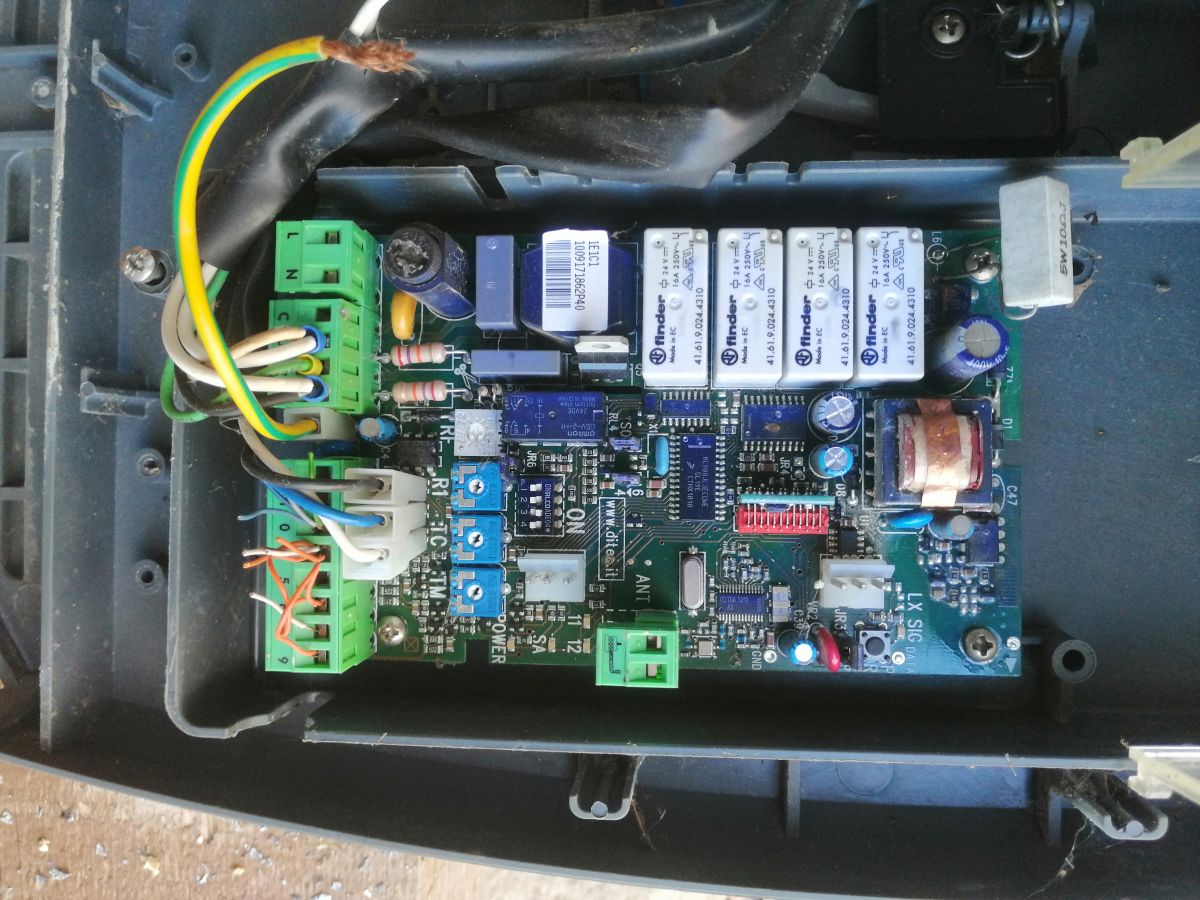

Potrzebują pomocy w podłączeniu napędu jak w temacie i nie posiadam żadnej dokumentacji oprócz schematu z obudowy, który załączam.
Bardzo proszę o pomoc osób, które mają taki napęd lub montowali to ustrojstwo.
Dodam, że posiadam jeszcze dwie fotokomórki ale i tak nie wiem, gdzie mają być podłączone a brakuje mi wył. krańcowych.
Może koś naszkicowałby mi jakiś schemat dla opornych?

Tu masz wyjścia na akcesoria tylko.Zasilanie masz podpięte?

Oczywiście że mam podpięte i jak nacisnę przycisk na pilocie to raz miga jedna dioda, a jak nacisnę drugi to migają dwie, ale silnik nie pracuje.
Odkupiłem ten napęd z dwoma pilotami i dwoma fotokomórkami jako sprawny i nie potrafię go uruchomić, a wszystko miało być takie proste.

Między 1 a 6 8 i 9 masz zrobione zworki?Jeśli nie to nie ruszy.

Dzięki za podpowiedź, i chciałem zawiadomić, że udało mi się uruchomić napęd zwierając z sobą wejścia 1,6,8,9 i podłączając fotokomórki pod 1,0 i wszystko z pilota działa.
Ale mam jeszcze jedno pytanko dotyczące podłączenia przycisku ( np. dzwonkowego aby otworzyć bramę bez pilota z domu )

Przycisk podepnij pod 1 i 5 - passo passo/ step by step czyli po polsku krok po kroku.Pozdrawiam i cieszę się, że pomogłem.

Dodano po 4 [minuty]:

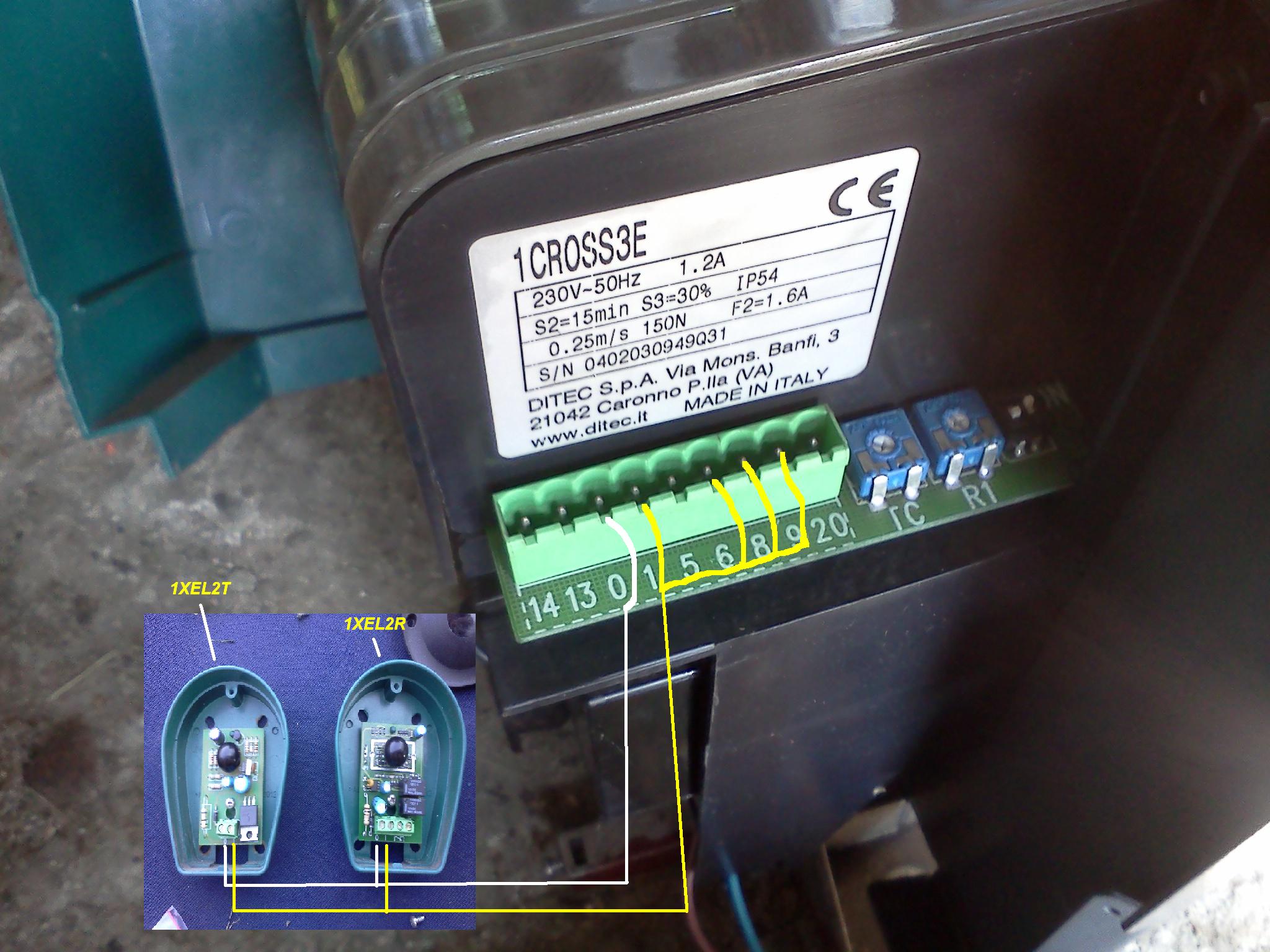

A apropo fotokomórek do masz tylko zasilanie podpięte.Zostały ci na jednej dwa wolne styki i musisz je podpiąć następująco - między 1 i 6 najpierw zdjąć zworkę między nimi i w te miejsca wpiąć żyły od tych wolnych styków i potem sprawdzić działanie puszczając bramę do zamykania i wchodząc w tym czasie w linie fotokomórek i obserwując co się stanie. Pozdrawiam.

Dodano po 1 [minuty]:

Przepraszam nie miedzy 1i 6 a miedzy 1 i 8 czyli 8 to odwrócenie zamykania w przypadku przecięcia linii foto.

mikus1982 Wielkie dzięki za pomoc. Teraz wszystko będzie tak jak ma być.

Czesc.
Mam pytanko, czy ma ktoś instrukcje jak wyprogramować wszystkie piloty i wprogramować od nowa do DITEC CROSS 5E,7E...
Kupiłem dom z brama napędzana takim systemem, ale wiem ze 1 pilot został u byłego właściciela ( jego syna) który wyjechał za granice). Chce dla pewności wykasować wszystkie piloty i wrzucić tylko te 2 moje.Niestety nie mogę znaleźć instrukcji.
Będę wdzięczny za pomoc. Pozdrawiam.


Na tym forum nie ma aprobaty na zdziczałą polszczyznę! Zabronione jest publikowanie wpisów naruszających zasady pisowni języka polskiego, niedbałych i niezrozumiałych- popraw post i zapamiętaj na przyszłość! [Akrzy]

Proszę Cię bardzo

Witam.

Odkuoilem od znajomego napęd Ditec. Niestety chłop nie pamięta już modelu... Po przeszukaniu internetu wydaje mi się że jest to ditec cross 5e lub 7e na centralne E1...

Czy mógłby ktoś z panów napisać mi pod które piny podłączyć czujki i ogólnie jak poustawiać wszystko. Napęd będzie pracować w bramie przesuwnej.

Bardzo proszę o pomoc i z góry dziękuję.

Pozdrawiam Krzysztof
