Wzmacniacz słuchawkowy "Gilberd"

marek_34 23 Wrz 2011 12:30 4041 3
  • Wzmacniacz słuchawkowy "Gilberd"

    Autor projektu dużo słucha muzyki w pracy za pomocą słuchawek, a źródłem muzyki jest prawie zawsze odtwarzacz CD/DVD-A/SACD. Ponieważ nie posiada on wzmacniacza słuchawkowego, autor postanowił taki zbudować. Nazwę Gilberd nadał na cześć Williama Gilberd'a.

    Głównymi stopniami wzmacniacza są: stopień wejściowy zbudowany na wzmacniaczu różnicowym (Q0,Q1); drugi stopień pracuje w układzie wspólnego emitera, a w stopniu końcowym pracuje para tranzystorów Q6 oraz Q7. Wzmocnienie drugiego stopnia wynosi ok. 300, a pierwszego 100 (przy zastosowaniu rezystora Re1 50Ω). Wzmocnienie całego wzmacniacza wynosi ok 90 dB bez sprzężenia zwrotnego, tzw. open loop gain. Faktycznie jest ono o ok. 15dB mniejsze niż wynikałoby to z wyliczeń, ze względu na straty na tranzystorach.

    Schemat został narysowany w programie Eagle i jest dostępny na stronie źródłowej, autor przygotował również schemat w formacie .pdf z naniesionymi wartościami elementów.
    Wzmacniacz słuchawkowy "Gilberd"

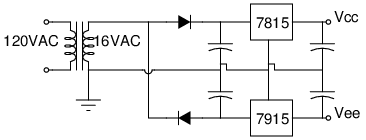

    Zasilanie wzmacniacza jest proste i składa się z transformatora 16 V ac na wyjściu oraz prostego układu zapewniającego napięcie +-22 V, które następnie jest stabilizowane za pomocą pary stabilizatorów scalonych 7815/7915
    Wzmacniacz słuchawkowy "Gilberd"

    Ponieważ autor ma dostęp do sprzętu pomiarowego, dokonał on pomiarów zbudowanego przez siebie wzmacniacza. Szczegółowe wyniki dostępne są na stronie źródłowej.

    źródło: http://web.jfet.org/gilberd/
