Eagle - gniazdo goldpin 4x1

maqister 08 Paź 2011 01:02 15409 4
  • #1 10004060
    maqister
    Poziom 10  
    Witam,

    1)
    Chciałbym dodać gniazdo goldpin 4x1, znalazłem bibliotekę con-lsta, ale najmniejsze dostępne gniazdo jest 5x1.

    Czy da się dodać gniazdo goldpin 4x1 czy muszę wykorzystać 5x1 ?

    2)
    Czym się różnią elementy biblioteki pinhead:
    z dopiskiem "/90" od tych bez tego dopisku ? Bo może tutaj jest to czego szukam tylko tego nie rozumiem : ).

    Przykładowo:

    PINHD - 1x4
    PINHD - 1x4/90

    Pozdrawiam
  • #2 10004356
    marco47
    Poziom 41  
    Co do biblioteki pinhead, to pewnie te z dopiskiem /90 są jako kątowe.
    Co prawda nie posiadam takiej z tymi dopiskami, ale wnioskuję że chyba o to chodzi.

    Zresztą po umieszczeniu elementu na płytce, zobaczysz taką różnicę.
  • #3 10005318
    maqister
    Poziom 10  
    Dziękuję, chyba masz rację.

    Pytanie nr 1 nadal aktualne, czy da się dodać gniazdo goldpin 4x1 ?
  • #4 10005385
    Wojtek75
    Poziom 24  

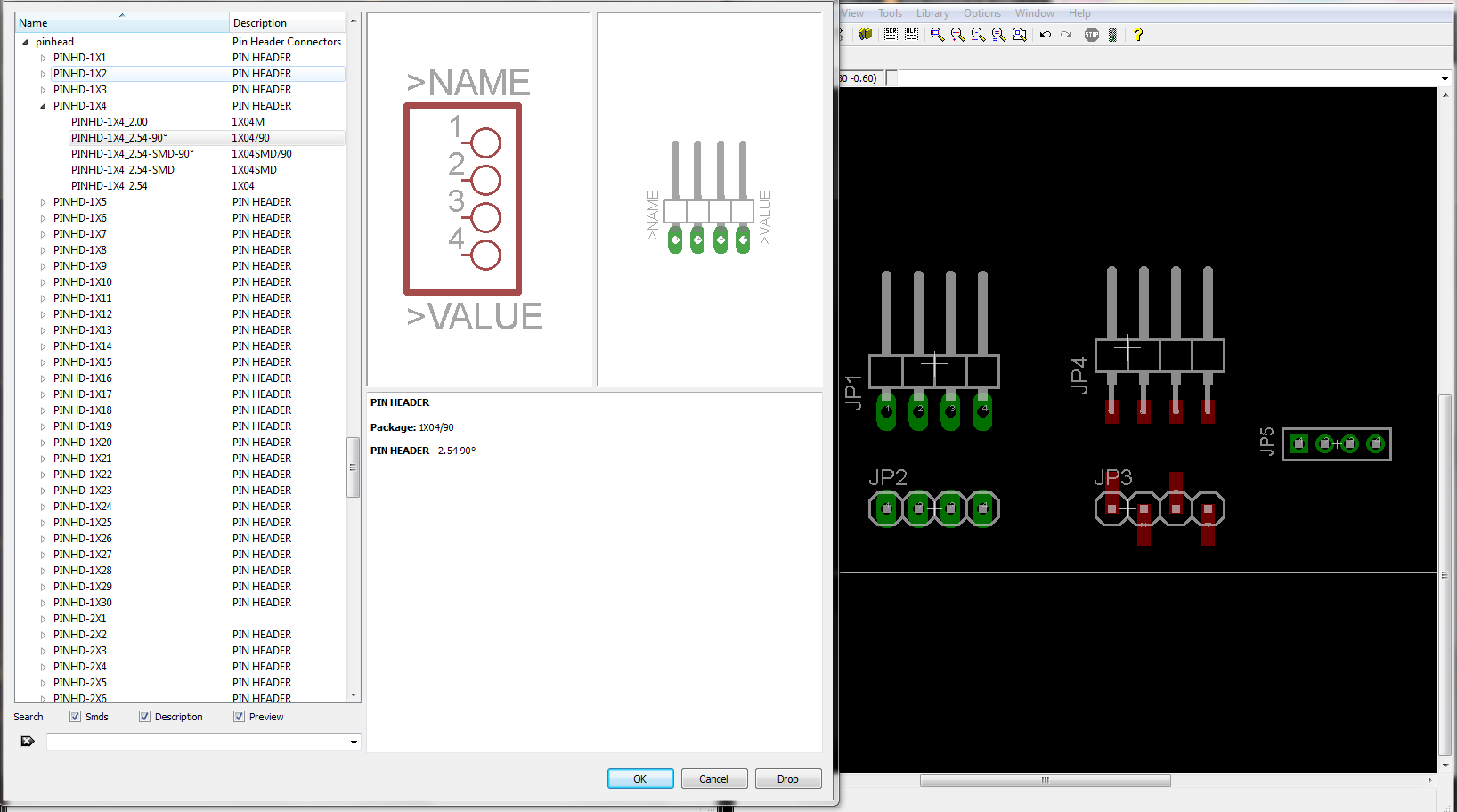

    Biblioteka pinhead (raster 2,54mm)

    Eagle - gniazdo goldpin 4x1
  • #5 10005539
    marco47
    Poziom 41  

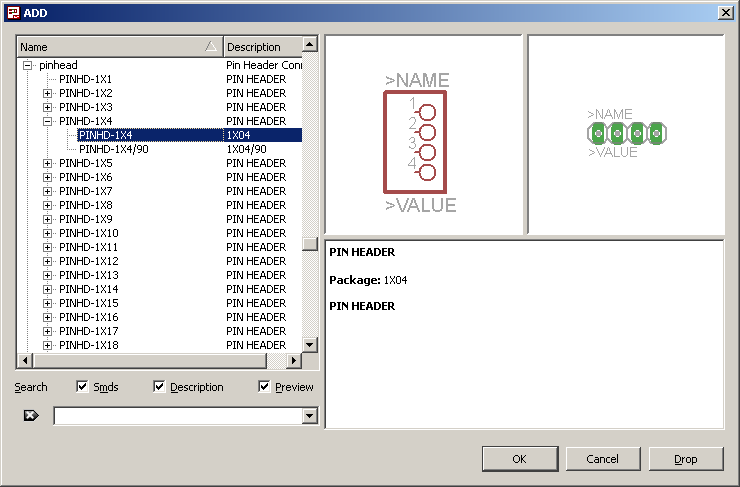

    Pobierz wersję pinhead-1 z Link, to znajdziesz tam wszystkie potrzebne goldpiny.

    Eagle - gniazdo goldpin 4x1
