Już dłuższy czas mam problem z wygenerowaniem pliku, który bezpośrednio mogę wydrukować i wytrawić na płytce.
Na forum nie znalazłem jednolicie i zwięźle opisanego tego problemu, więc postaram się rozpisać to jak najlepiej, żeby inni też mogli z tego korzystać.
O to samo proszę forumowiczów.
Na potrzeby tego tematu będę używać bardzo prostego schematu PCB dlatego proszę nie pisać, że taki schemat mogę szybko wykonać ręcznie.
Schemat, który chcę zrealizować opiera się na kilkudziesięciu elementach, ale tutaj dla prostoty i jasności podaję przykład na czymś prostym.
Kroki wypiszę po kolei.

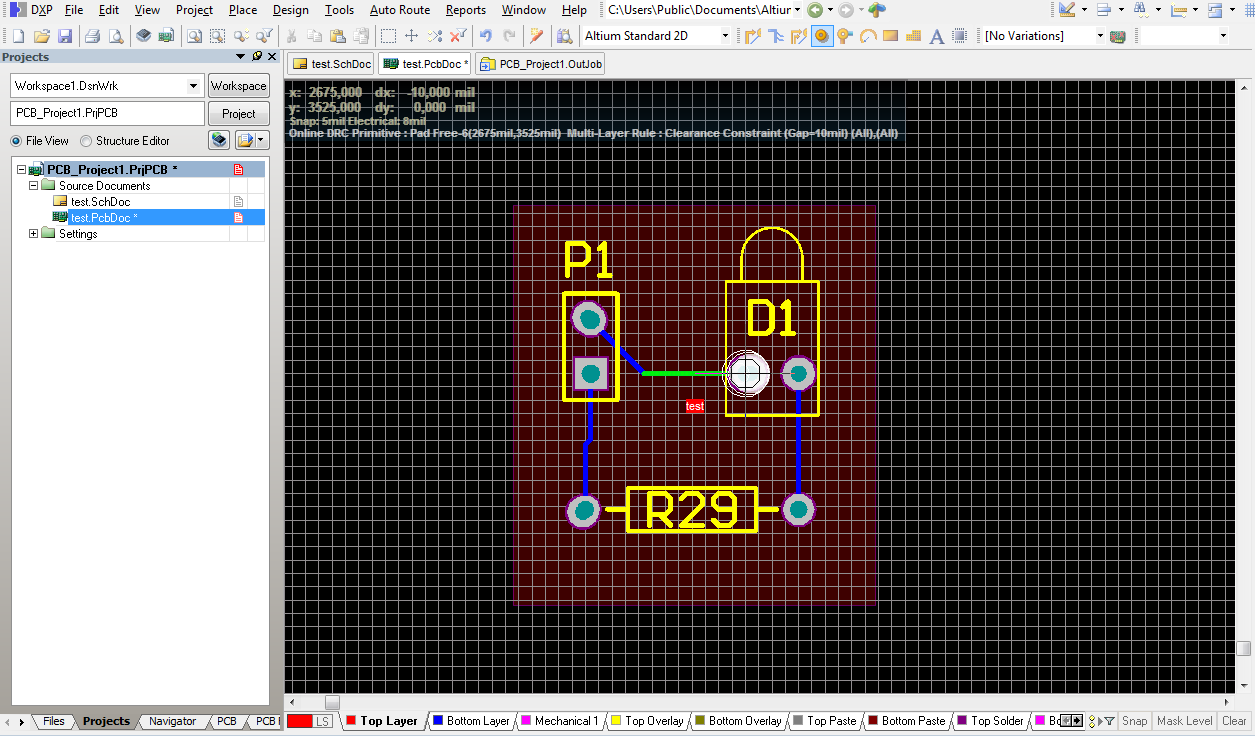

1) Po imporcie elementów na PCB w opcjach Auto Route -> Edit Layer Directions. Tutaj Top Layer -> Not used, Bottom Layer -> Automatic (Płytka ma być jednowarstwowa. Na dole na liście zaznaczone Default 2 Layer Board
2) Scieżki połączone, korzystam z File -> Smart PDF..

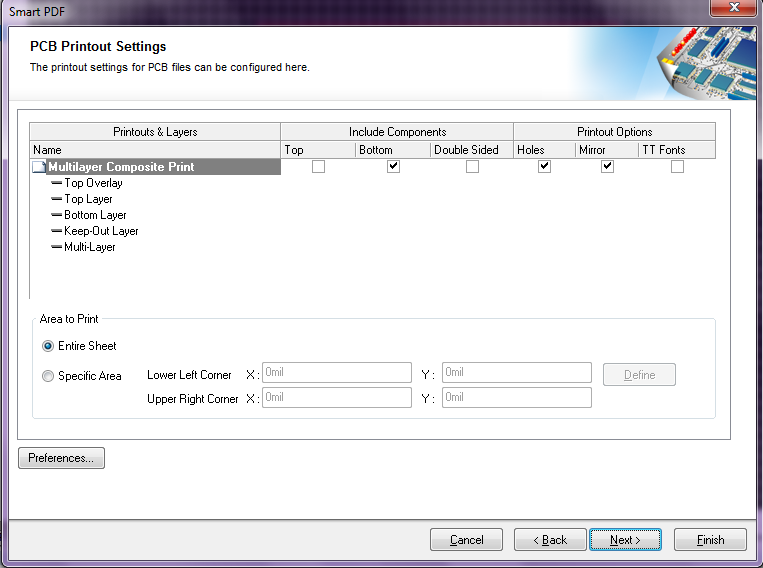

W Printout options zaznaczone Bottom, Holes, Mirror jak poniżej
3) W nowym oknie na środku ekranu w tabelce Outputs klikamy prawym na nazwę pliku PCB i wybieramy Page Setup..
Z listy Scale Mode zaznaczamy Scaled Print , a w okienku Scale wpisujemy "1"
Dzięki temu plik będzie miał skalę rzeczywistą, a nie dopasowaną do rozmiaru kartki.
W tym samym oknie klikamy Print i tutaj normalnie drukujemy nasz schemat lub w głównym oknie zaznaczamy Publish to PDF jeśli chcemy otrzymać to w PDFie.

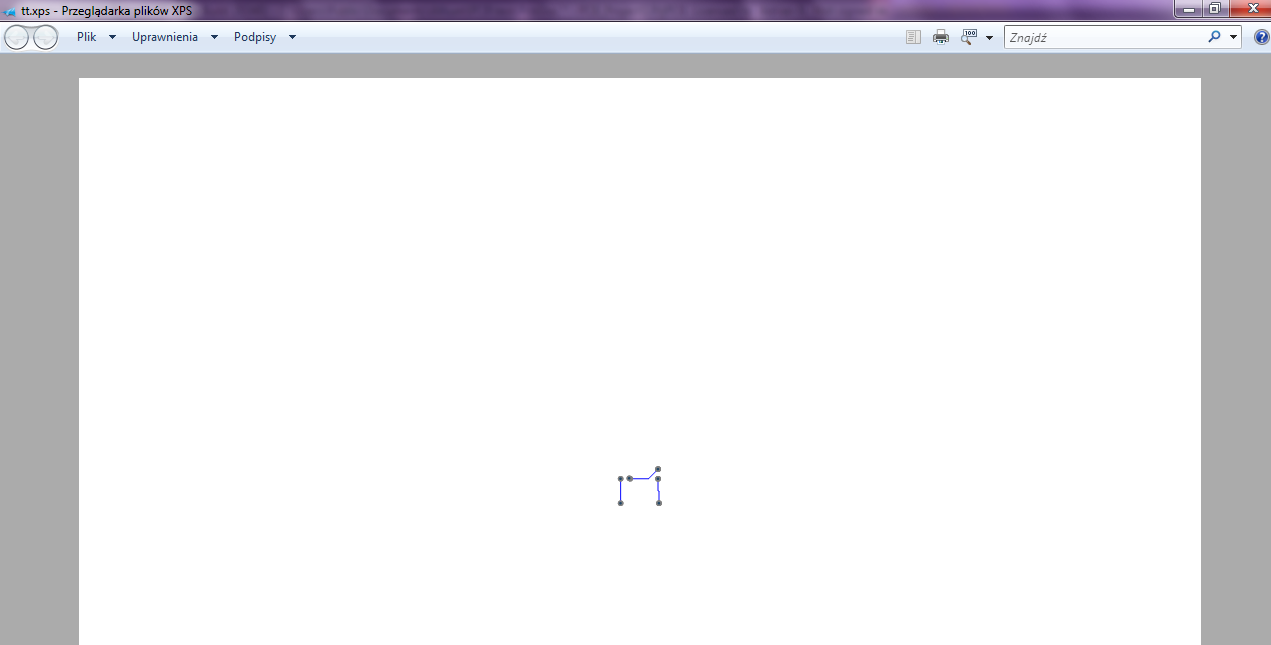

4)W efekcie otrzymaliśmy:
Ścieżki się zgadzają, jest lustrzane odbicie potrzebne do termotransferu, ale brakuje otworów.
Można to zrobić ręcznie, wracamy do pliku PCB ( tam gdzie łączyliśmy ścieżki)

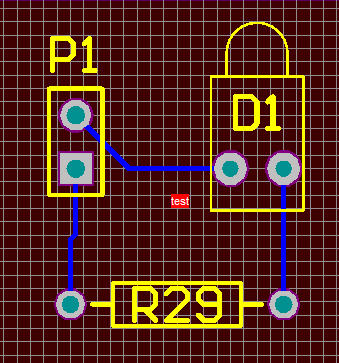

5)Z menu wybieramy Place -> Pad i klikamy nowym kursorem na każdy otwór. Po kliknięciu na następny otwór, podświetlenie zniknie, ale otwór został zaznaczony i zostanie uwzględniony na schemacie.
6) Zapisujemy i dalej postępujemy tak samo jak poprzednio (Patrz punkt 2)

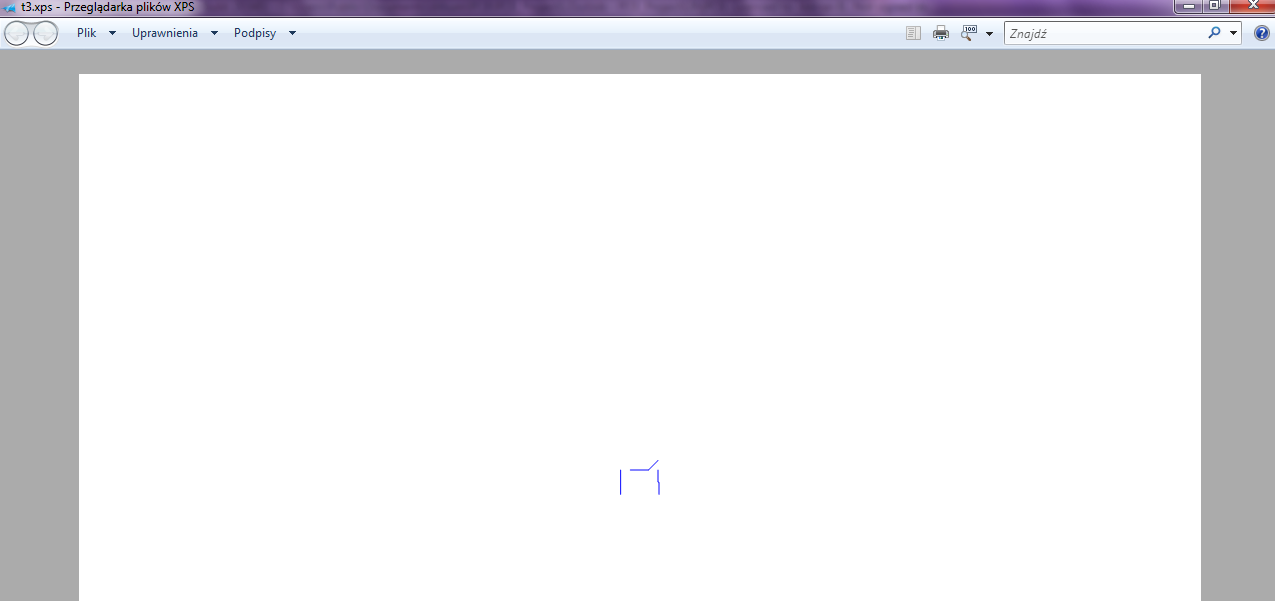

W efekcie otrzymujemy
Czyli tak jak poprzednio tyle, że z otworami na warstwie Bottom.
Moje pytanie brzmi, co zrobić, aby te otwory tworzyły się automatycznie? Przy małej liczbie elementów można to zrobić szybko, ale kiedy jest ich znacznie więcej to jest bardzo uciążliwe.
