prosty układ z wykorzystaniem tranzystora oraz diody

28 Paź 2011 16:01 1797 4
  • Poziom 9  

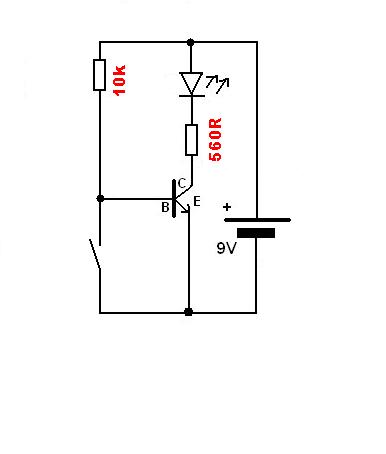

    chcę złożyć prosty układ z tego tematu (drugi post) :
    https://www.elektroda.pl/rtvforum/topic1109673.html :
    prosty układ z wykorzystaniem tranzystora oraz diody
    z parametrami elementów:
    Rezystor przy kolektorze 560ohm
    Rezytor przy bazie 10k
    Dioda żółta (2,2V)
    zasilanie 9V

    ale zastanawia mnie jedno
    z prawa ohma oraz kirchoffa wychodzi że:
    napięcie na rezystorze Rb = 9-Ube (przyjmuje 1V) = 8V
    Ib = 8V/10k = 0,8mA
    skoro Ic=Ib * beta (przyjmuje beta = 100) wiec:
    Ic = 80mA

    a skoro Ic to jest prąd przepływający przez diodę LED (której wystarczą pojedyńcze mA) to chyba troche zbyt duże natężenie prądu jak na diode LED, myle się?
  • Poziom 43  
    markoj99 napisał:
    a skoro Ic to jest prąd przepływający przez diodę LED (której wystarczą pojedyńcze mA) to chyba troche zbyt duże natężenie prądu jak na diode LED, myle się?

    Nie wziąłeś pod uwagę rezystora 560Ω ograniczającego prąd diody LED.
  • Poziom 9  
    jesli wzor Ic=B*Ib jest prawdziwy, to rezytor przy kolektorze nie ma wpływu na prąd Ic
  • Poziom 29  
    Prąd 80 mA płynący przez rezystor 560Ω wywołałby na nim spadek napięcia 44,8V. Twoje zasilanie wynosi 9V więc w takiej sytuacji tranzystor będzie pracował w obszarze nasycenia, a w tym stanie prąd kolektora nie jest proporcjonalny do prądu bazy.
  • Poziom 9  
    masz racje, mialem zle podstawy teoretyczne, wiec napiecie saturacji Uce[sat] dla nasyconego tranzystora wynosi ok. 0,3V, czyli na reystorze odłozy sie napięcie równe ok. 6,5V, przyjmując zerową rezystancje tranzystora otrzymujemy:

    I=6,5/0,560k = 11,6mA więc w dopuszczalnych granicach.

    Dziękuje za pomoc i zaangażowanie, pozdrawiam:)
