Dioda Zenera w programatorze do pralki Whirlpool sea line 1200

vergilS 30 Paź 2011 11:28 3461 5
  • #1 30 Paź 2011 11:28
    vergilS
    Poziom 7  

    Witam,

    Mam nastepujacy problem z pralka Whirlpool sea line 1200 (6th sense). Pralka na poczatku prania odpompowuje wode nastepnie powinna pobrac wode i ruszyc z praniem. Niestety po wypompowaniu wody pralka stoi i mruga lampka niezamknietych drzwi.

    Co robilem:
    ========
    Wymienilem modul zamka na nowy
    Wymienilem szczotki w silniku (mialy po 40% dlugosci)
    Pralka na poczatku nie ruszyla ale po dotykaniu stykow w programatorze zaczela chodzic poprawnie przez jakies 4-5 tygodnie (2 prania w tygodniu)
    wczoraj padla na dobre.

    Rozebralem pralke i zaczelem analizowac wszystko od poczatku. Po wypompowaniu wody i wymuszonym obrocie silnika pralka pobiera wode (zblokowalem drzwi i recznie krecilem bebnem). Oznacza to ze tacho dziala jak i zamek drzwi. Silnik jednak sie nie kreci. Sprawdzilem stylki na silniku wszystko OK.

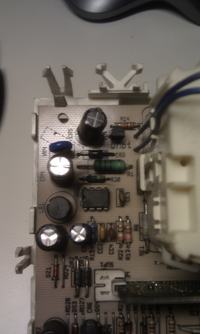

    Teraz rozebralem modul sterujacy. Nic nie zauwazylem procz lekkiego przyciemnienie w okolicach:

    - Viper20A/kwd430
    - R1
    - R20
    -DR3

    Dioda Zenera w programatorze do pralki Whirlpool sea line 1200


    Dioda Zenera w programatorze do pralki Whirlpool sea line 1200


    Bardzo prosze fachowca o pomoc co robic dalej? Czy oplaca sie naprawa tego modulu czy tez kupic sobie nowa pralke ?

    pozdrawiam,

    VergilS

    0 5
  • #2 30 Paź 2011 13:25
    czolgista
    Poziom 27  

    Witaj zaciemnienia mogą być tym raczej bym się nie przejmował ,ale zobaczyłbym 3-kable dwa trzeba zmostkować na zamku od drzwi .dochodzi tam zasilanie 230v i zamyka obwód sterowania ,w środku są specjalne kostki bimetalowe które się nagrzewają i przełączają na drugi obwód z modułu ,jeśli lampka otwartych drzwi się świeciła to na 90% zamek .podaj numery z tabliczki nr prod. coś poszukam.,jednak do końca nie sprawdziłeś elementów ,z kąd wiesz że te elementy są spalone? zanieś płytkę do elektronika to ją sprawdzi ,może się okazać ale to tylko podejrzenie oby nie że padł układ scalony wtedy lepiej kup nowy moduł.jeśli są dobre elementy zmostkuj przerwe i sprawdż działanie .

    0
  • #3 30 Paź 2011 13:39
    vergilS
    Poziom 7  

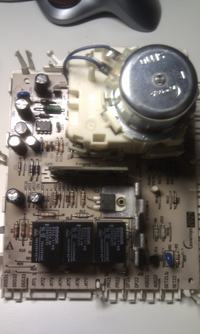

    ogladnalem 2 czesc programatora i jest wypalona sciezka na diodzie zenera.


    Dioda Zenera w programatorze do pralki Whirlpool sea line 1200

    potrzebuje gdzies kupic i wymienic nastepujace elementy:

    DR3 - dioda Zenera ???
    R1 - rezystor 100Ω/2W
    R20 - rezystor 39Ω
    IC1 - Viper20A KWD430
    CR4 - 2.2uF 400V 105'C
    CR5 - 2.2uF 400V 105'C

    Prosze powiedzcie mi jak mam znalezc parametry tej diody zenera !!! oraz czy w sklepie wystarczy powiedziec modul Viper20A i beda wiedziec? Znacie jakis sklep internetowy?


    Informacje o spalonych elementach znalazlem na tym blogu

    https://obrazki.elektroda.pl/45_1236168093.jpg

    https://www.elektroda.pl/rtvforum/topic1246936.html

    0
  • Pomocny post
    #5 30 Paź 2011 22:18
    machefi
    VIP Zasłużony dla elektroda

    DR3 to nie dioda Zenera , to zwykła dioda prostownicza 1000V 1A ,np.1N4007.
