Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla

Mimitron 24 Lis 2011 00:08 23713 59
  • Witam.
    Jeżdżąc na motocyklu doszedłem do wniosku że przydał by mi się wskaźnik aktualnie włączonego biegu. No i tak narodził się pomysł żeby sobie skonstruować takie urządzenie i dołożyć do niego dwie przydatne opcje, zegarek i licznik przejechanych kilometrów ponieważ zegary jakie mam w swojej hondzie cb 500 są wyskalowane w milach a do tego zerowanie przebiegu jest uszkodzony.

    Czyli miałem już plan zęby wykorzystać wyświetlacz 2x8 z bursztynowym podświetleniem który będzie wyświetlać:
    - aktualny bieg
    -zegarek
    -przebyty dystans

    Wszystko to zrealizowane będzie na uC atmega8

    Zostało wymyślić dobre miejsce na umieszczenie tego wyświetlacza.
    Wymyśliłem sobie że będzie się on znajdował nad zegarami w ręcznie zrobionej obudowie:
    Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla

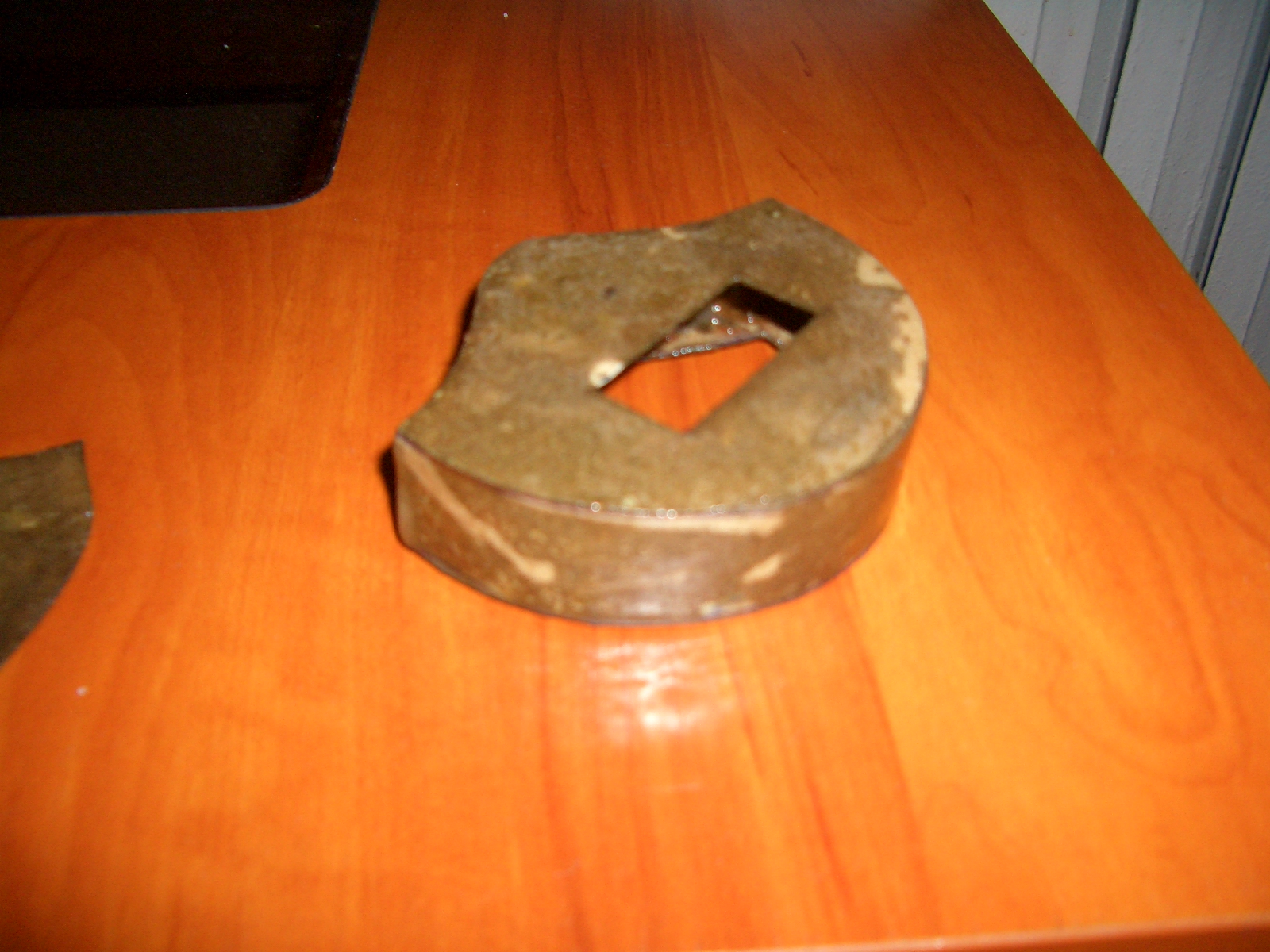

    Pozostało wykombinować jak to zrobić, no i zaczęła się zabawa w wycinanki z kartonu, zabawa żywicą epoksydową , szpachlówką, podkładem a w późniejszym czasie sprajem czarny mat :

    Kartonowych wersji obudowy powstało kilka aż doszedłem do ostatecznych wymiarów.


    Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla
    Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla

    Wyświetlanie informacji będzie się odbywało w 3 trybach:
    1:
    zegarek
    bieg

    2:
    dystans
    zegarek

    3:
    bieg
    dystans

    Wszystko będzie przełączane mikro stykiem wykonanym z klawisza pilota, drugi będzie służył do resetu przebytego dystansu :

    Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla

    Wykrycie zmiany biegu będzie realizowane na dwóch kontaktronach które będą wykrywały ruch dźwigni zmiany biegów a sygnał z czujnika luzy do resetu wskaźnika, dzięki temu będzie możliwość wykrycie luzu zamiast redukcji z 2 na 1 bieg lub na odwrót.


    Schemat:
    Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla


    CDN :)

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    Mimitron
    Poziom 20  
    Offline
    Mimitron napisał 529 postów o ocenie 91, pomógł 4 razy. Jest z nami od 2003 roku.
  • TermopastyTermopasty
  • #3
    Marian B
    Poziom 36  
    Pytanie zasadnicze, czy ten skonstruowany układ przeszedł już jakieś testy eksploatacyjne, czy to są tylko zamierzenia i "pobożne życzenia", a obudowa i wygląd już dość dokładnie zostały określone, niejako na zapas.
    Rozwiązanie wskażnika biegów w motocyklu nie jest takie proste, było już kilka tematów o tym na elektrodzie. Jezeli do określenia biegu są wykorzystywane kontaktrony, to nie potrzebna jest duża komplikacja w postaci procesora.
    Dla porównania podam, jak to można rozwiązać w samochodzie:
    https://www.elektroda.pl/rtvforum/topic586433.html
    Problem z motocyklem jest taki, że niema bezpośredniego dostępu do mechanizmu zmiany biegów (trzeba sie dobierać do wnętrza skrzyni biegów), a gdy takiego dostępu niema, trzeba mierzyć prędkość motocykla i prędkość obrotową silnika, aby uzyskać wartości potrzebne do wyświetlenia aktualnego biegu.
    Oczywiście najlepszym, nie przekłamującym rozwiązaniem będzie skonstruowanie wskażnika biegu w oparciu o polożenie widełek/dżwigni przesuwających koła zębate. Wszystkie inne rozwiązania bedą obarczone błędem pomiarowym, i nie dadzą wskazania biegu gdy nie pracuje silnik, lub gdy motocykl nie porusza się.
  • TermopastyTermopasty
  • #4
    Mimitron
    Poziom 20  
    Wymyślenie sposobu zrobienia obudowy i wykonanie jej jest trudniejsze od wykonanie i dopracowanie układu elektronicznego ponieważ nigdy nie robiłem takie rzeźby z kartonu i żywicy dla tego była ona robiona jako pierwsza.

    Owszem zliczanie ruchów dźwigni zmiany biegów jest obarczone możliwością błędu np. nie zawsze bieg się wbije przy redukcji stojąc na światłach na skrzyżowaniu lub podczas zabawy biegami na wyłączonym silniku i dla tego sygnał z kontrolki luzu służy nie tylko do określenia biegu jałowego ale i do resety wskazania. Rozwiązanie to nie jest idealne ale ingerencja w skrzynie biegów to zbędna poważna komplikacja a zliczanie prędkości obrotowe i prędkości jazdy też nie jest zbyt dobrym rozwiązanie i dość skomplikowane. Co do wykorzystania uC, jest na nim jeszcze realizowany zegarek i licznik przejechanych kilometrów no i sterowanie wyświetlaczem LCD i bez niego raczej nie wyobrażam sobie takiego układu :)

    Tak teraz siedzę i myślę że można by też dołożyć coś w rodzaju alarmu tzn jeżeli motocykl stoi na bocznej stopce i zostanie postawiony do pianu to włączył by się klakson. Zrealizował by to na wyłączniku rtęciowym.

    Dodano po 5 [godziny] 59 [minuty]:

    Program:

    Na razie nie do sprawdzenia z braku układu :)



    Kod: basic4gl
    Zaloguj się, aby zobaczyć kod
  • #5
    Marian B
    Poziom 36  
    "Myślenie ma przyszłość" to taki cytat z jakiegoś klasyka. Życzę powodzenia, i jednocześnie podpowiadam, że im rozwiązanie jest prostsze, tym bardziej skuteczne i pewniejsze w dzialaniu. Zbędna komplikacja prowadzi do nikąd, bo w końcu nic z tego nie wyjdzie. To jest dokładnie tak, jak ze scyzorykiem o 20 funkcjach. W koncu niema w nim żadnego porządnego narzędzia, nawet śrubokręta, ani noża.
    Skonstruowalem i wykonałem okolo 20 różnych urządzonek, co prawda do samochodu, nie do motocykla, ale powiem tak, że problem w motoryzacji zawsze się rozbija o czujniki. Można mieć śmałe pomysły, ale nie można ich zrealizować nawet przez niemożność zamontowania zwykłego mikroprzełącznika, nie mówiąc już o bardziej skomplikowanych , np. czujnik ciśnienia, obrotów, i inne takie.
    Budowanie zegarka? Po co, kiedy można gotowy zamontować za około 15÷20 zł. Problemem przy montażu takiego zegarka bedzie tylko wykonanie odpowiedniego podświetlenia (wcale nie jest to maly problem to podświetlenie)
    Moim zdaniem trochę błędna jest koncepcja zbudowania kombajnu obsługujacego dużo funkcji. Aby z tych funkcji skorzystać, potrzebne będzie ciągłe przełączanie, a to nie wygoda w użytkowaniu. Lepszym rozwiązaniem będzie zbudowanie kilku urządzeń, bo wtedy wszystko można ogarnąć jednym spojrzeniem na pulpit.
  • #6
    Mimitron
    Poziom 20  
    Według mnie koncepcja kilku urządzeń jest zupełnie nie trafna. Przede wszystkim chodzi o miejsce, w samochodzie masz całą deskę rozdzielczą do umieszczenia kilku urządzeń, w motocyklu nie ma takiej możliwości a do tego jakoś to się musi też prezentować. Myślałem też o wyświetlaczu 4x16 ale zależy mi na małych wymiarach i dla tego zrezygnowałem z tego, idealny był by graficzny wyświetlacz z noki 3310 ale to za wysokie progi jak na moje nogi :) Piszesz wielu funkcji, na wyświetlaczu będą tylko trzy. Wyobraź sobie jak według twojej koncepcji będzie się prezentować kierownica i zegary, jakiś nie pasujący zegarek zegarek, z boku jakiś pojedynczy wyświetlacz biegów, po drugiej stornie kolejny wyświetlacz do pomiaru dystansu. Niektórzy montują rowerowy licznik żeby mieć pomiar dystansu i zegarek w jednym urządzeniu ale takie rozwiązanie też mi nie odpowiada. Ja to widzę tak że podczas jazdy na co dzień na wyświetlaczu będzie głównie wyświetlany zegarek i biegi bo na tych funkcjach najbardziej mi zależy, natomiast dystans sprawdza się co jakiś czas, a na pewno nie jest potrzebne sprawdzanie go podczas jazdy, jak już to na postoju podczas jakieś wycieczki z ciekawości lub po dojechaniu na miejsce wiec naciśniecie tego mikro styku to żaden problem.

    Całe urządzenie ma się komponować z oryginalnymi zegarami, oczywiście w miarę możliwości ;)

    Kolejną przeszkodą do przeskoczenia będzie zamontowanie kontaktronów w taki sposób żeby nie rozleciało się to pod wpływem wibracji czy wody, no i ma to też jakoś wyglądać. Myślałem o zastąpieniu kontaktronów halotronami, teoretycznie są leprze bo nie ma drgania styków i są mniejsze ale większy kłopot z uszczelnieniem przewodów, chyba że umieści się je w obudowie po kontaktronach ale wtedy zaleta w postaci wymiarów jest już nie aktualna.
  • #9
    Marian B
    Poziom 36  
    "Wymyślenie sposobu zrobienia obudowy i wykonanie jej jest trudniejsze od wykonanie i dopracowanie układu elektronicznego"

    Podziwiam optymizm i wiarę w możliwości konstruktorskie. Z reguły jest tak, że najpierw buduje się elektronikę, nawet prowizorycznie, w "pająku", następnie sprawdza się działanie i wnosi się potrzebne poprawki (z reguły nie uniknione), a na samym końcu projektuje się obudowę, bo będzie ona wynikiem wszystkich poprawek.
    Dodatkowo, zbudowanie działającego układu "na stole", wcale nie znaczy, że będzie on poprawnie działał po zamontowaniu do motocykla lub samochodu.
    Nie polemizował bym w tej sprawie, ale moim zdaniem zbytnia pewnośc siebie co do możliwości, może sie skończyć niepowodzeniem, szczególnie w układzikach związanych z motoryzacją.
  • #10
    alltech2
    Poziom 21  
    Widac na zdjęciu wyskalowanie w km.
  • #11
    Mimitron
    Poziom 20  
    alltech2 W km jest prędkość, przebieg i dystans jest w milach a do tego zerowanie dystansu jest uszkodzone :/

    Marian B Problemy są po to żeby je rozwiązywać, jak nie dam rady samemu to do pomocy ma wiedzę użytkowników z forum :)

    --------------------------

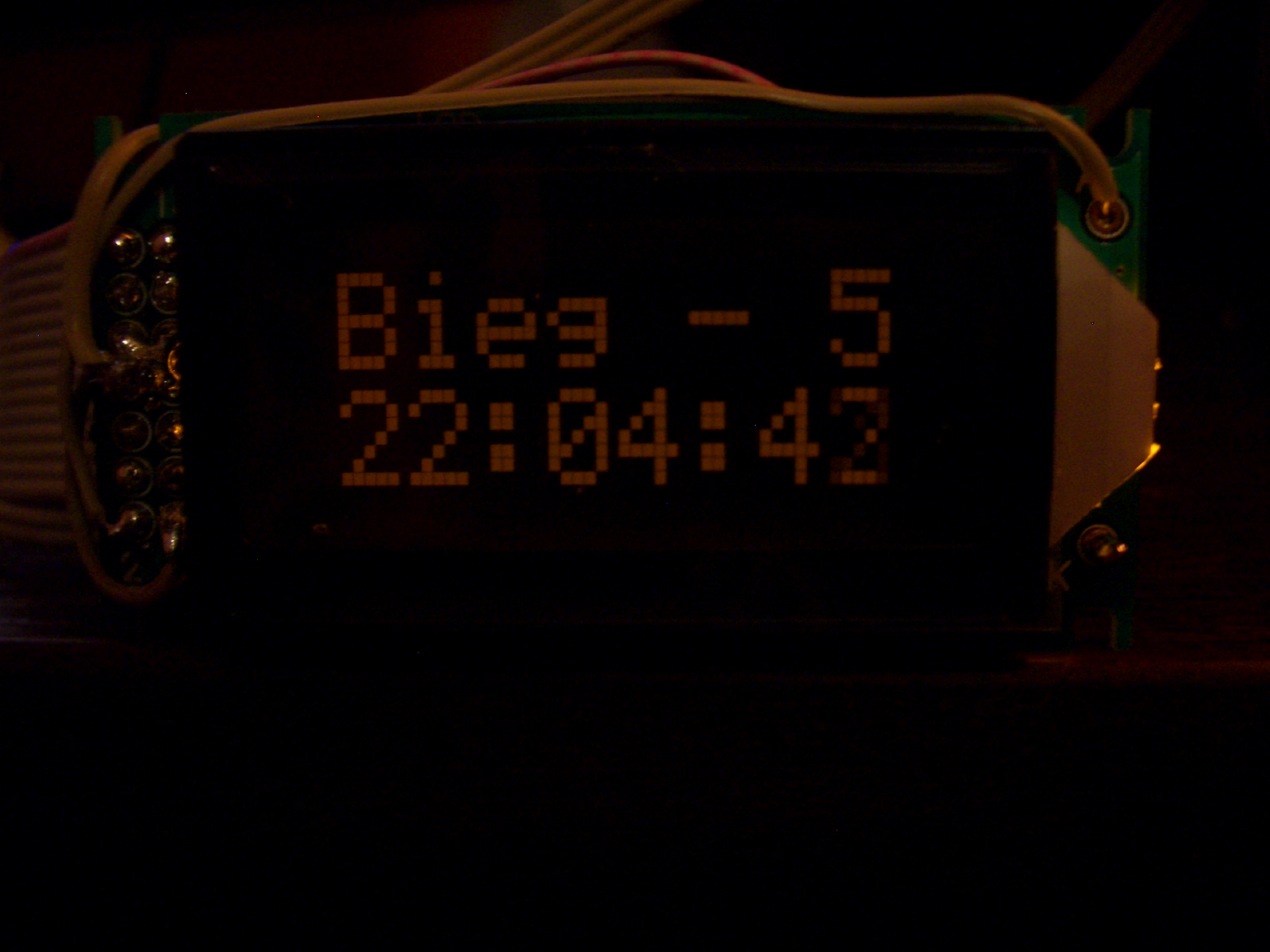

    Modyfikacja układu pod kontem zegarka. Wykorzystanie wewnętrznych timerów uC do odmierzania czasu okazały się nie dokładne i trzeba wykorzystać zewnętrzny układ RTC

    Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla
  • #12
    Neverhood
    Poziom 16  
    Mimitron napisał:
    Wykorzystanie wewnętrznych timerów uC do odmierzania czasu okazały się nie dokładne i trzeba wykorzystać zewnętrzny układ RTC

    Ale po co tak komplikować? Do tej atmegi można podłączyć 2 kwarce w tym jeden zegarkowy. Ten zegarkowy taktowałby jeden z timerów i zegarek gotowy.
  • #13
    root is
    Poziom 11  
    Zazdroszcze ... u mnie takie zakłócenia z WN przechodzą :-/ Jak rozwiązałeś ten problem ?
  • #15
    dondu
    Moderator Mikrokontrolery Projektowanie
    Mimitron napisał:
    root is Ekranowane przewody i metalowa obudowa nic ci nie dały ?

    Zanim takie metody się zastosuje, warto prawidłowo podłączyć mikrokontroler. Niestety Twój schemat nie należy do tych prawidłowych. Brak niezbędnych połączeń po stronie zasilania (wraz z jego filtrowaniem) oraz pinu RESET, objawi się prędzej czy później nieprzewidywalnym działaniem całego układu, tym bardziej, że pracuje w motocyklu.

    A zapewnienie spokoju kosztuje zaledwie kilkadziesiąt groszy: http://mikrokontrolery.blogspot.com/2010/11/lekcewazyc-czy-nie.html
  • #16
    root is
    Poziom 11  
    Mi nic nie pomagało , z kontaktronu przy wyższych obrotach lub np. skokacz obrotów było najgorzej . W końcu i tak wycofuje się z wspierania mojego sprzętu elektronicznie - 4suw i crossidło z elektroniką nie pasują.
  • #17
    Mimitron
    Poziom 20  
    dondu ciekawa lektura i masz całkowitą rację. Trzeba pomyśleć o pozabezpieczaniu układu przed zakłóceniami.

    Dodano po 46 [minuty]:

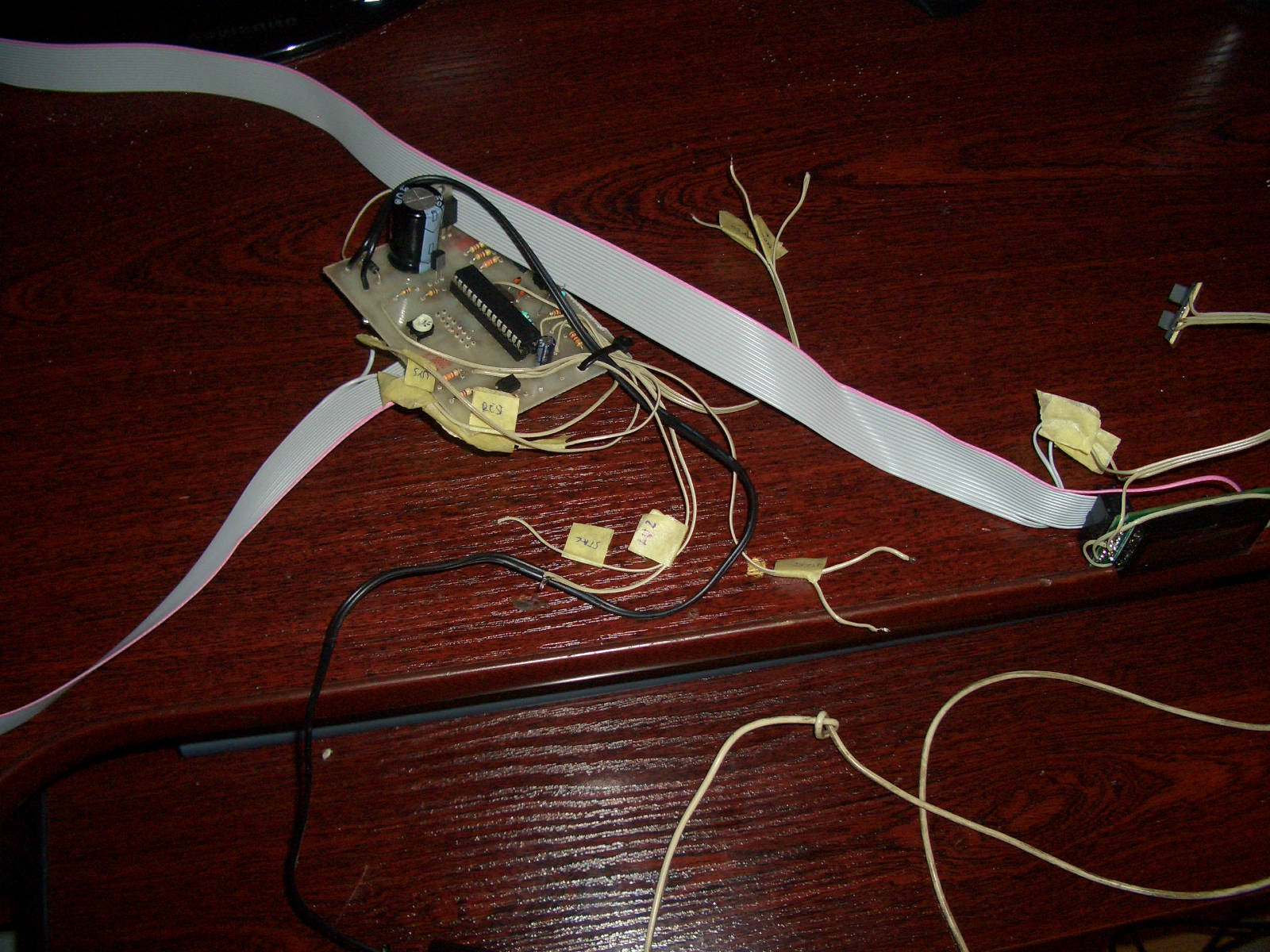

    Kolejna drobna zmiana schematu.

    Dołożone kondensatory na zasilaniu obu układów i dodatkowe zabezpieczenie kontaktronu służącego do pomiaru dystansu na przednim kole.

    Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla


    Poważnie zaczynam się zastanawiać czy nie lepszym pomysłem będzie zastosowanie halotronów do pomiaru przejechanego dystansu i zmiany biegów.
  • #19
    Mimitron
    Poziom 20  
    Na schemacie jest błąd przy resecie :P w rzeczywistości mam podpięte go do +5V za pomocą rezystora 4.7k i kondensatora do masy przez co podłączenie zasilania wywołanie resetu przed startem programu. Co do AVCC nie używam analogowej części uC więc nie musi być podpięty ale nie zaszkodzi też jak go podepnę. Cewki nie ma sensu stosować bo nie używam ADC do pomiaru napięcia.

    Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla
  • #20
    dondu
    Moderator Mikrokontrolery Projektowanie
    Mimitron napisał:
    Co do AVCC nie używam analogowej części uC więc nie musi być podpięty ...

    Następny forumowicz, który nie czyta datasheetów, ani nawet tego co podaje mu się w linkach, gdzie na samym początku ten mit obalamy, pokazując konkretny fragment datasheet, który jasno informuje, że AVCC ma być podłączony.

    Jeżeli tak dalej będziesz podchodził do datasheetów (autorstwa inżynierów producentów) i podpowiedzi na forum, to skończysz w Piekle Początkujących drapiąc się po głowie, czemu ten skubany projekt raz działa, a raz nie.
  • #21
    Mimitron
    Poziom 20  
    Kolejna zmiana. Do taktowania uC zostanie użyty wewnętrzny generator ustawiony na 8MHz, kwarc o częstotliwości 32kHz na wejściach TOSC1, TOSC2 posłuży do taktowania timera za pomocą którego będzie realizowany zegarek.

    Schemat:
    Wyświetlacz biegów, zegarek, licznik przejechanych km do motocykla
  • #23
    Ture11
    Poziom 36  
    No jestem bardzo ciekawy wyniku końcowego.... Oczywiście projekt od strony estetycznej zasługuje na pochwałę, ale coś z elektroniką nie gra... Próbowałeś chociaż podłączyć ten układ instalacji motorka? Robiłeś testy po uruchomieniu silnika? Mogę się mylić, ale, według mnie, twoim problemem będą "krzaczki" na wyświetlaczu LCD. Nie mam na to żadnego argumentu, ale obstawiam w ciemno. Ostatecznie AREF pozostawiasz niepodłączone?

    Oczywiście życzę powodzenia, wcale nie sarkastycznie, projekt zaczyna nabierać ciekawego wyglądu.

    Pozdrawiam.

    Dodano po 1 [minuty]:

    Przy okazji, z ciekawości...Używasz Watchdog'a?
  • #24
    Mimitron
    Poziom 20  
    Nie ale to dobry pomysł w razie zawieszenia uC, ale nie wiedziałem że atmeg8a ma taką funkcje :)

    Układ na razie działa na biurku, zostało jeszcze dużo do zrobienia i dopracowania zanim przejdę do testów. Co to LCD nie ma żadnych "krzaków", czemu tak sądzisz ? AREF służy do wyznaczenia napięcia odniesienia, według datasheet musi być podłączony VCC i AVCC do zasilania i zabezpieczone kondensatorem.
  • #25
    Ture11
    Poziom 36  
    Co do "krzaczków", to, jak powiedziałem, mam tylko takie przeczucie, ale miałem na myśli ich pojawienie się po podłączeniu układu do instalacji motoru i uruchomieniu silnika... Co do psiego zegara, to myślałem, że mega8 ma ta funkcję, ale pewności nie mam.
    Przy okazji, projekt robisz na tych "nowych" Atmegach8, czy masz jakieś stare zapasy?
  • #26
    Mimitron
    Poziom 20  
    Kupiłem ją jakieś 4 miesiące temu. A czym się różnią "stare" atmegi od "nowych" ?

    Ja też jestem przekonany że po podłączeniu do motocykla pojawią się nowe problemy. chociaż mam nadzieje że przez to że układ i wyświetlacz są w jednej obudowie i przez to nie ma metrowej taśmy między nimi no i sam fakt że całe urządzenie będzie zamontowane poza motocyklem to oszczędzi to paru problemów.
  • #28
    dondu
    Moderator Mikrokontrolery Projektowanie
    Mimitron napisał:
    A potem testy na motocyklu :)

    Zrób testy zanim zabierzesz się za zegarek :)
    I rób je na przewodach docelowej długości (a nie na krótkich) i rozmieszczonych mniej więcej tak, jak będą prowadzone - to istotne.
    Trzymam kciuki! :)
  • #30
    dondu
    Moderator Mikrokontrolery Projektowanie
    Wystarczy że testów dokonasz na postoju przy włączonym silniku, zmieniając ręcznie magnesem jak na filmie. Chodzi o to by sprawdzić, czy układ jest podatny na zakłócenia. Bo narobisz się montując wszystko na tip-top, a okaże się, że zakłócenia dobijają projekt i trzeba gruntownej zmiany.
