Przeglądając dziś informacje na temat programu DipTrace, na jego stronie domowej znalazłem informację, że oferuje on podgląd 3D płytki drukowanej. W tym celu korzysta z plików w formacie *.wrl, czyli takim samym jak biblioteki 3D z których korzysta KiCAD. Plik z bibliotekami 3D do programu DipTrace można pobrać ze strony domowej programu.
Bezpośredni odnośnik -> Link
Pobrane biblioteki (około 96 MB) instaluje się podobnie jak zwykły program. Po instalacji mamy dostępne 2580 elementów 3D, które na dysku komputera zajmują około 844 MB. Zobacz obrazek poniżej.
Korzystanie z tych bibliotek nie stanowi żadnego problemu w programie KiCAD, a właściwie Pcbnew. W tym celu na wybranym elemencie klikamy prawym klawiszem myszki i z menu kontekstowego wybieramy edycję elementu - skrót klawiaturowy E, jak na obrazku poniżej.

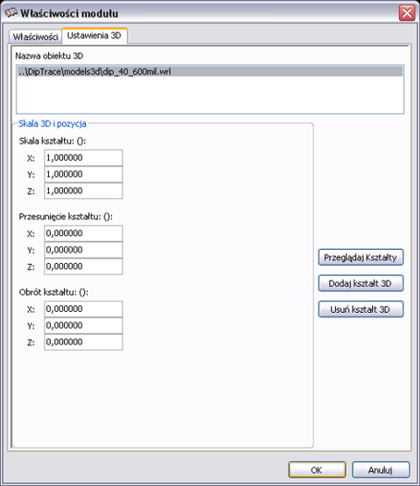

Pojawi się wówczas duże okno z rysunku poniżej, w którym wybieramy zakładkę Ustawienia 3D. Następnie korzystając z przycisku Przeglądaj Kształty wskazujemy położenie bibliotek 3D programu DipTrace i wybieramy potrzebną nam bibliotekę 3D. Pcbnew zapyta jeszcze czy użyć ścieżki względnej do biblioteki. Klikamy OK. Zmiany zatwierdzamy przyciskiem OK. Następnie przechodzimy do podglądu 3D w programie Pcbnew.
Przykładowy efekt można zobaczyć na obrazku poniżej. Dla prostego porównania podgląd 3D elementów z KiCAD'a i DipTrace.
Niestety ogrom bibliotek 3D programu DipTrace aż prosi się o jakąś przeglądarkę 3D plików w formacie *.wrl w postaci miniaturek. Szukałem niestety na szybkiego nic konkretnego i darmowego nie znalazłem. Są wtyczki do przeglądarek internetowych, ale umożliwiają one podgląd pojedynczych plików. Nie jest to wygodne przy 2580 plikach bibliotek 3D. Przykładowa przeglądarka plików WRL. Może ktoś zna taką przeglądarkę, najlepiej darmową? Drugim aspektem tego rozwiązania jest jego legalność. Jednak jeśli ktoś korzysta z darmowej wersji programu DipTrace, to korzystanie z jego bibliotek 3D w programie KiCAD, nie jest chyba nielegalne. Prawdopodobnie jest też możliwe korzystanie z bibliotek 3D KiCAD'a w programie DipTrace, ale tego nie sprawdzałem.
Bezpośredni odnośnik -> Link
Pobrane biblioteki (około 96 MB) instaluje się podobnie jak zwykły program. Po instalacji mamy dostępne 2580 elementów 3D, które na dysku komputera zajmują około 844 MB. Zobacz obrazek poniżej.

Korzystanie z tych bibliotek nie stanowi żadnego problemu w programie KiCAD, a właściwie Pcbnew. W tym celu na wybranym elemencie klikamy prawym klawiszem myszki i z menu kontekstowego wybieramy edycję elementu - skrót klawiaturowy E, jak na obrazku poniżej.

Pojawi się wówczas duże okno z rysunku poniżej, w którym wybieramy zakładkę Ustawienia 3D. Następnie korzystając z przycisku Przeglądaj Kształty wskazujemy położenie bibliotek 3D programu DipTrace i wybieramy potrzebną nam bibliotekę 3D. Pcbnew zapyta jeszcze czy użyć ścieżki względnej do biblioteki. Klikamy OK. Zmiany zatwierdzamy przyciskiem OK. Następnie przechodzimy do podglądu 3D w programie Pcbnew.

Przykładowy efekt można zobaczyć na obrazku poniżej. Dla prostego porównania podgląd 3D elementów z KiCAD'a i DipTrace.

Niestety ogrom bibliotek 3D programu DipTrace aż prosi się o jakąś przeglądarkę 3D plików w formacie *.wrl w postaci miniaturek. Szukałem niestety na szybkiego nic konkretnego i darmowego nie znalazłem. Są wtyczki do przeglądarek internetowych, ale umożliwiają one podgląd pojedynczych plików. Nie jest to wygodne przy 2580 plikach bibliotek 3D. Przykładowa przeglądarka plików WRL. Może ktoś zna taką przeglądarkę, najlepiej darmową? Drugim aspektem tego rozwiązania jest jego legalność. Jednak jeśli ktoś korzysta z darmowej wersji programu DipTrace, to korzystanie z jego bibliotek 3D w programie KiCAD, nie jest chyba nielegalne. Prawdopodobnie jest też możliwe korzystanie z bibliotek 3D KiCAD'a w programie DipTrace, ale tego nie sprawdzałem.
