Przekaźnik zamiast głośniczka

27 Lis 2011 11:59 2116 9
  • Poziom 2  
    Witam.
    Czy da radę zrobić tak aby stoper kuchenny elektroniczny (zasilany jedną baterią AAA)
    działał jako włącznik czasowy.
    Niestety ale nie mam schematów zastosowanego w nim układu (ani elementów) a to co chciałbym zrobić to
    podmienić głośniczek na jakiś mechanizm który włączałby inne urządzenie.

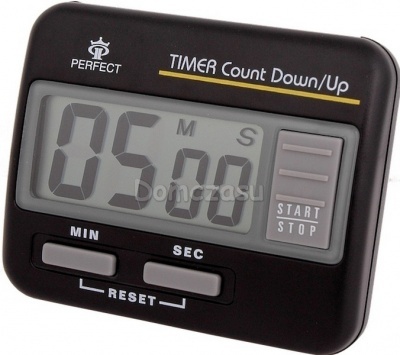

    Stoper o którym pisze to coś takiego
    Przekaźnik zamiast głośniczka Przekaźnik zamiast głośniczka

    Z tego co trochę poszperałem (np. Wikipedia)
    to wystarczyłoby użyć jakiegoś prostego przekaźnika. Przekaźnik miałby włączyć bardzo prosty układ a mianowicie
    ten o to głośnik link, który byłby podłączony do innej baterii (nie baterii stopera).

    A zatem, czy da radę zrobić coś takiego. Niestety nie znam się na elektronice dlatego pytam.
    Zdaję sobie sprawę, że to może być zbyt mała ilość informacji ale zapytać nie szkodzi.
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Poziom 33  
    Patrząc tylko na zasilanie 1,5V to już jest nierealnie ( teoretycznie da się ale wiąże się to z kompletną przeróbką :cry: ) .
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Specjalista - urządzenia lampowe
    akzyl napisał:
    Z tego co trochę poszperałem (np. Wikipedia)
    to wystarczyłoby użyć jakiegoś prostego przekaźnika. Przekaźnik miałby włączyć bardzo prosty układ a mianowicie
    ten o to głośnik link, który byłby podłączony do innej baterii (nie baterii stopera).


    Sygnał przewidziany dla brzęczyka piezo nie uruchomi przekaźnika, ale może wysterować tranzystor, a ten poże uruchomić przekaźnik, albo bezpośrednio sygnalizator akustyczny niewłaściwie przez ciebie zwany głośnikiem.
  • Poziom 2  
    jdubowski napisał:
    akzyl napisał:
    Z tego co trochę poszperałem (np. Wikipedia)
    to wystarczyłoby użyć jakiegoś prostego przekaźnika. Przekaźnik miałby włączyć bardzo prosty układ a mianowicie
    ten o to głośnik link, który byłby podłączony do innej baterii (nie baterii stopera).


    Sygnał przewidziany dla brzęczyka piezo nie uruchomi przekaźnika, ale może wysterować tranzystor, a ten poże uruchomić przekaźnik, albo bezpośrednio sygnalizator akustyczny niewłaściwie przez ciebie zwany głośnikiem.


    Co do tego, że sygnał może być za słaby aby uruchomić przekaźnik to tak właśnie podejrzewam. Próbowałem już jakiś przekaźnik znaleźć ale widziałem, że aby je uruchomić to trzeba czegoś mocniejszego niż bateria AAA (jak już wspomniałem nie znam się na tym za bardzo).
    Podejrzewam jednak, że można zrobić to w inny sposób stąd moje pytanie.

    Jeżeli to nie jest dużo roboty to czy mógłbym prosić o schemacik i to jakich elementów użyć (chodzi o to co napisał jdubowski).
    W prawdzie nie zajmuje się elektroniką ale jak już miałbym schemat i to jakie elementy użyć to dałbym rade to zrobić. Zdążało się jakieś drobiazgi lutować więc myślę, że i z tym dałbym rade.
  • Poziom 9  
    Przekaźnik zamiast głośniczka

    Możesz przerobić zasilanie tak jak na schemacie i zapodać przekaźnik sterowany na 3V chyba są takie. Do bazy tranzystora podłączasz oryginalne wyjście na głośnik. Powinno działać :) ale niech wypowie się jeszcze jakiś fachowiec :)
  • Poziom 2  
    Dzięki za schemat tms90 skoro nikt nie zgłaszał sprzeciwów to za pewne jest w porządku.
    Sam schemat jest prosty i nawet ja jestem w stanie go zrobić mam jednak jeszcze prośbę o
    pomoc w doborze tranzystora i to dosłownie jakiego modelu najlepiej użyć.

    Z tego co napisał jdubowski to właściwie mógłbym z rezygnować z przekaźnika i z chęcią to zrobię
    z tym, że nie wiem czy wymaga to użycia już innego modelu tranzystora.
    Poza tym jeżeli zrezygnuje z przekaźnika a sygnalizator dźwiękowy którego chcę użyć zamierzam podłączyć do
    baterii 9V (wiem, że maksymalnie mogę użyć 12V) to czy to też wymaga wzięcia poprawki podczas wyboru
    tranzystora.


    Oczywiście próbowałem coś przez ostatnie dni znaleźć i trochę się dowiedziałem ale w ciąż za mało
    by na 100% wziąć coś odpowiedniego. Za pewne dla większości z was są to oczywiste oczywistości ale
    jak już pisałem ja się na tym nie znam, przez ostatnie dni trochę w wolnym czasie czytałem o tranzystorach ale
    im głębiej w las tym więcej drzew.
    Tak czy inaczej dzięki za pomoc.
  • Poziom 9  
    W takim razie zamiast tego przekaźnika wstawiasz ten buzer + do baterii 9V minus przez tranzystor obojętnie jaki np. BC548 i do masy. Baza przez jakiś opornik 1k do sterowania. Oczywiście masy obu źródeł zasilania muszą być połączone. I powinno działać :)
  • Specjalista - urządzenia lampowe
    akzyl napisał:
    Dzięki za schemat tms90 skoro nikt nie zgłaszał sprzeciwów to za pewne jest w porządku.

    Nie jest w porządku - równolegle do piezobrzęczyka w zegarku jest zazwyczaj dławik, w takiej sytuacji skończy się na tym że tranzystor będzie ciągle otwarty.
  • Poziom 2  
    jdubowski napisał:

    Nie jest w porządku - równolegle do piezobrzęczyka w zegarku jest zazwyczaj dławik, w takiej sytuacji skończy się na tym że tranzystor będzie ciągle otwarty.

    Jeżeli chodzi o to, że sygnalizator który chcę podłączyć będzie działał tak jak oryginalny (dźwięk przerywany) to jeszcze ujdzie.
  • Specjalista - urządzenia lampowe
    akzyl napisał:
    jdubowski napisał:

    Nie jest w porządku - równolegle do piezobrzęczyka w zegarku jest zazwyczaj dławik, w takiej sytuacji skończy się na tym że tranzystor będzie ciągle otwarty.

    Jeżeli chodzi o to, że sygnalizator który chcę podłączyć będzie działał tak jak oryginalny (dźwięk przerywany) to jeszcze ujdzie.


    Nie - chodzi o to że będzie działać aż do wyładowania baterii niezależnie od stanu brzeczyka w zegarku. Skutek taki sam jakbyś bezpośrednio do baterii brzęczyk podłączył.

    Tu trzeba jakiegoś VOXa zastosować - spójrz choćby na https://www.elektroda.pl/rtvforum/topic1916018.html
