wymiarowanie przedmiotów - Śruba z łbem sześciokątnym, śruba dwustronna

lukas92 08 Gru 2011 17:45 12744 18
  • #1 08 Gru 2011 17:45
    lukas92
    Poziom 10  

    Witam ponownie, mam kolejny problem dot. wymiarowania. Dostałem 2 śruby do narysowania i zwymiarowania. Narysowane są ale kompletnie nie wiem jakie wymiary powinienem umieścić. Proszę o pomoc.

    Jedna to zwykła sześciokątna przelotowa z nakrętką i podkładką a druga dwustronna sześciokątna z nakrętką i podkładką.

    Najlepiej by było jakby ktoś wrzucił do painta i zaznaczył po prostu co i gdzie zwymiarować. Proszę o pomoc.



    wymiarowanie przedmiotów - Śruba z łbem sześciokątnym, śruba dwustronna

    0 18
  • #2 08 Gru 2011 17:58
    vodiczka
    Poziom 43  

    Narysowałeś nie śruby tylko połączenia śrubowe. Co do wymiarów - jeżeli ma to być rysunek wykonawczy śruby to musisz podać wszystkie wymiary niezbędne do jej prawidłowego wykonania. Czy w zadaniu masz śrubę znormalizowaną czy projektowaną indywidualnie pod konkretne połączenie. Jeżeli znormalizowana ściągnij wymiary z norm.

    0
  • #3 08 Gru 2011 18:16
    lukas92
    Poziom 10  

    jedyna rzecz którą miałem daną to gwint = 56mm i miałem narysować dwa takie połączenia. na rysunku gwint ma 18mm skala 1:3. wątpię żeby to była znormalizowana. Ale gdzie tutaj umieścić te wymiary?

    0
  • #4 08 Gru 2011 18:20
    magneto0909
    Poziom 13  

    Witam.w poradniku MAŁY PORADNIK MECHANIKA z 1952 roku jest czego szukasz i to samo tylko z wymiarami.

    0
  • #5 08 Gru 2011 20:51
    vodiczka
    Poziom 43  

    lukas92 napisał:
    wątpię żeby to była znormalizowana


    Gwint M 56 jest znormalizowany i należy do szeregu zalecanego do stosowania w pierwszej kolejności w ogólnej budowie maszyn.
    MAŁY PORADNIK MECHANIKA WNT 1985 rok

    Dodano po 23 [minuty]:

    Jeżeli masz zwymiarować połączenie to śrubę opisujesz M 56 X ( podajesz długość użytkową gwintu) i wymiarujesz otwór przejściowy pod śrubę w zależności od klasy ( dokładna, średnio dokładna, zgrubna) Norma PN-76/M-020646 Nakrętkę i podkładkę też dobierasz z odpowiednik norm.

    0
  • #6 08 Gru 2011 22:58
    Taenia_Saginata
    Poziom 31  

    Czemu w skali 1:3 rysujesz?

    0
  • #7 09 Gru 2011 18:36
    lukas92
    Poziom 10  

    może mi ktoś to w paincie zobrazować?
    Rysuje 1:3 bo miało być na kartce A4 3 rysunki w związku z czym w skali 1:1 by się nie zmieściło.

    0
  • #8 09 Gru 2011 18:39
    Taenia_Saginata
    Poziom 31  

    No to się w 1:2 albo 1:5 rysuje.

    0
  • #9 09 Gru 2011 18:52
    lukas92
    Poziom 10  

    jak będzie trzeba to to poprawię. Pokaże mi ktoś które te wymiary mam podać?

    Dodano po 7 [minuty]:

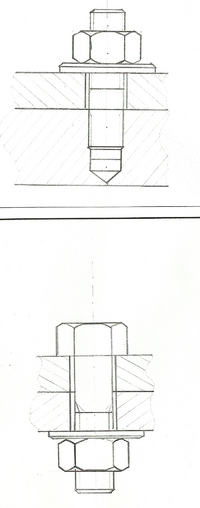

    wymiarowanie przedmiotów - Śruba z łbem sześciokątnym, śruba dwustronna

    TAK? COŚ JESZCZE? COŚ INACZEJ?

    0
  • #10 10 Gru 2011 00:27
    blue_17
    Poziom 32  

    Według mnie to jest bezsensu jak wszystko znormalizowane oprócz blach to wymiarować tylko blachę i to na rysunku pojedynczej części a nie na rysunku złożeniowym

    Oznaczyć tyko śruby i podkładki

    Pozdrawiam

    0
  • #11 10 Gru 2011 01:08
    ziemek56
    Poziom 19  

    A słyszałeś o symbolach uproszczonych !!!
    Nie rysuję linii śrubowej tylko zarys- I stopień
    Nie rysuję zarysu tylko oś i wymiary normatywne - II st.
    Nie rysuję nic poza osią gł. - reszta w zestawieniu - III st.

    A te linie wymiarowe co pokazałeś to chyba syn Ciebie uczył.
    Przepraszam ale takiej krzyżówki linii dawno nie widziałem ... To są przecież PODSTAWY.

    0
  • #12 10 Gru 2011 11:40
    vodiczka
    Poziom 43  

    ziemek56 napisał:
    A te linie wymiarowe co pokazałeś to chyba syn Ciebie uczył.


    Trochę przegiąłeś, jeżeli lukas 92 ma syna to raczej w żłobku ale na 99,99% nie ma.

    0
  • #13 11 Gru 2011 11:13
    lukas92
    Poziom 10  

    wyobraźcie sobie że nie, jeszcze nie mam syna. Możecie się nie kłócić w sprawie mojej wyimaginowanej rodziny tylko wrzucić ten rysunek do painta i mi to zobrazować? PROOOOOSZĘĘĘ

    0
  • #14 11 Gru 2011 16:55
    vodiczka
    Poziom 43  

    Co mogłem to podpowiedziałem, do painta nie wrzucę bo jestem leniwy. Podejrzewam że inni też, tylko się nie przyznają. Piszesz "dostałem dwie śruby do zwymiarowania" a potem "jedyna rzecz którą miałem daną to gwint = 56mm i miałem narysować dwa takie połączenia" Zadałem więc pytanie czy chcesz wymiarować śubę czy połaczenie i podpowiedziałem co zrobić w obu przypadkach. Blue17 też dobrze podpowiada. Gotowca nie narysuję.

    0
  • #15 11 Gru 2011 21:57
    ziemek56
    Poziom 19  

    A najciekawsze, że wymiar łba też może być nienormatywny i potrzebny przekrój lub widok łba (i nakrętki) umożliwiające naniesienie tego wymiaru ... obrót +-30%

    0
  • #16 11 Gru 2011 23:35
    lukas92
    Poziom 10  

    Słuchajcie... Sprawa wygląda tak... mamy prze idiotę za nauczyciela grafiki. Kazał narysować te trzy połączenia. Podał wymiary gwintu i nic więcej. Oczywiście nie przyjmuje jeśli coś jest narysowane na kartce formatu A4 i jest małe tylko wszystko musi być idealnie dopasowane do formatu stąd moja skala 1:3. Gwint= 56. Powiedział że mamy przynieść mu to na przyszły tydzień. Przyniosłem ale oczywiście stwierdził że jest nie tak jak powinno ale nie raczył powiedzieć co jest nie tak. Pod koniec ćwiczeń stwierdził że za karę dla tych którzy nie zrobili lub też mieli źle mają przynieść na za tydzień zwymiarowany widok uszczegółowiony. Nic więcej nie mówił. Dlatego do końca nie mam zielonego pojęcia o co mu chodzi. Wy coś z tego rozumiecie?

    0
  • #17 11 Gru 2011 23:55
    ziemek56
    Poziom 19  

    Gwint= 56
    I na początek niech poda zlecający czy aby to jest: M56; czy może M56x2.
    A TO WIELKA RÓŻNICA JEST !!!

    zmieniłem "imię" by wiadomym było, że o lukasa nie chodzi

    0
  • #18 12 Gru 2011 09:42
    vodiczka
    Poziom 43  

    ziemek56 napisał:
    Gwint= 56
    I na początek niech poda głąb czy aby to jest: M56; czy może M56x2.
    A TO WIELKA RÓŻNICA JEST !!!


    Skoro podał 56 to jest to 56 a nie drobnozwojowy 56X2 czy 56X4 nie bądźmy świętsi od papieża.

    0
  • #19 12 Gru 2011 09:59
    jaro41
    Poziom 25  

    Łukasz, zwróć uwagę ta pierwszy rysunek, brak tam "kawałka" gwintu w otworze gwintowanym, popatrz se też na

    TOTO

    0
