Budowa wzmacniacza Fender Champ

15 Dec 2011 09:37 5701 22
  • Level 10  
    Witam kiedyś wpadło w moje ręce combo gitarowe na bazie Bambino ECL86
    - koszt 20PLN + przesyłka więc nie mogłem odmówić.
    Trafa posłużą do budowy wzmacniacza gitarowego Fender Champ z tego schematu:


    Budowa wzmacniacza Fender Champ

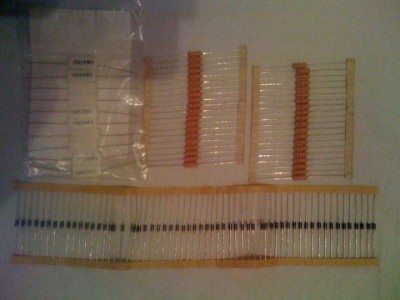

    Powoli zbieram pozostałe części :



    Budowa wzmacniacza Fender Champ

    Budowa wzmacniacza Fender Champ

    Budowa wzmacniacza Fender Champ


    Budowa wzmacniacza Fender Champ




    Zmontowany turret


    Budowa wzmacniacza Fender Champ


    Zamiast lamp 12ax7 i 6v6gt dam ECC83 i 6p6s.

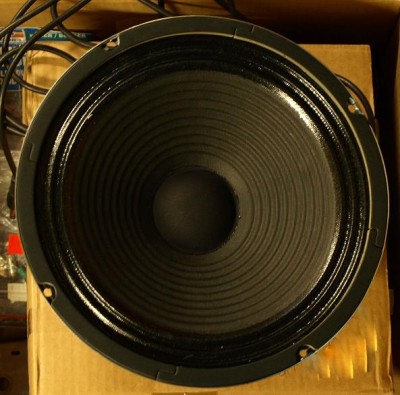

    Głośnik będzie Jensen C12Q (35W) ale na razie do testów mam głośnik 10" z komba Epiphone Valve Special


    Budowa wzmacniacza Fender Champ



    Budowa wzmacniacza Fender Champ

    Dodano po 34 [minuty]:

    Blacha aluminiowa miała być do gięcia ale jak się okazało podczas procesu wszystko się rozsypało ale już nic na to nie poradzę.
    Nie będę robił nowego chaisis chyba że kiedyś.Dałem kątowniki w środek a 2 śruby które będą widoczne dam ładne z nierdzewki.
    Panel miał być z foli samoprzylepnej z nadrukiem w kolorze brązowym na styl Fender ale będzie polerowany i napisy ręcznie pisane :)
    Jak widać na razie tylko głośność podłączona i powoli szykuję się do podłączenia reszty.

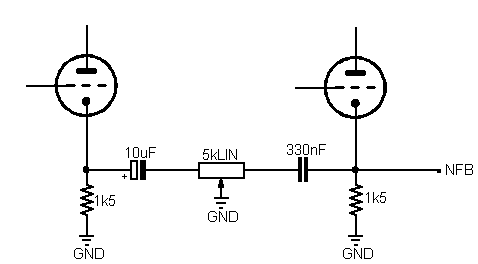

    Czyli dodaję regulację tonów jak w wersji 5f2a oraz mod jak na rysunku

    Budowa wzmacniacza Fender Champ



    Te wystające śruby będą obcięte ale jeszcze pewnie będę wyciągał płytkę więc nie obciąłem.

    Zastanawiam się czy dać przewody ekranowane na gniazdo wyjścia?
    I czy miał ktoś problem z przedźwiękiem jak gniazdo wyjścia było podłączone przewodami bez ekranu?

    Budowa wzmacniacza Fender Champ


    Budowa wzmacniacza Fender Champ


    Budowa wzmacniacza Fender Champ


    Budowa wzmacniacza Fender Champ
    Czy Twoje urządzenia IoT są bezpieczne? [Webinar 22.06.2021, g.9.00]. Zarejestruj się za darmo
  • Level 37  
    Witam !
    zanetis wrote:
    Witam kiedyś wpadło w moje ręce combo gitarowe na bazie Bambino ECL86
    - koszt 20PLN + przesyłka więc nie mogłem odmówić.
    Trafa posłużą do budowy wzmacniacza gitarowego Fender Champ z tego schematu:
    Budowa wzmacniacza Fender Champ

    Transformatorem sieciowym od Bambino chcesz zasilać TRZY lampy ?
    Pozdrawiam. Stefan
  • Level 10  
    Zamiast lampy prostowniczej jest mostek - diody+kondensatory.
  • Helpful post
    Level 25  
    Fajny projekt :).

    Dałeś rezystory wejściowe blisko lampy, więc raczej nie powinieneś mieć problemów z przydźwiękiem z powodu nieekranowanego kabla wejściowego. Ale - kabelek jest tani, i lepiej dać dla świętego spokoju - pamiętając że masy sygnału nie prowadzimy ekranem.
  • Level 10  
    Sygnałowe z wejść są ekranowane , sygnałowy na potencjometr też oraz chyba się skuszę na ekranowany do gniazda wyjścia bo mam dużo przewodu w ekranie.
    Jeszcze zrobię testy jak poprawi osłona traf na wpływ trafa sieciowego na głośnikowe bo teraz są ustawione najlepiej jak mogłem.
    No i podstawkę lampy mocy źle zamocowałem bo powinna być od strony wewnętrznej ale to poprawię jak dojdzie blaszka mocująca aby lampa nie wypadła.
    Gdzieś czytałem , że Champ był tani i niestety nie idealny pod względem przedźwięków.
  • Level 15  
    Jeśli chodzi o korekcje to nie lepiej zastosować rozwiązanie jak w Champie AA764 w regulacja niskich i wysokich?
    Ogólnie w Champ'ie nie ma problemów z przydźwiękiem. Nie spotkalem sie przynajmniej. Oryginalnie w tym wzmacniaczy sygnał nie jest pociągnięty ekranowanymi przewodami. Zewrzyj wejście i zobacz czy jest lepiej. Jakie masz napięcie żarzenia? Za małe lub za duże może powodować przydźwięk. Oryginalnie zarżenie nie jest z odczepem po środku, ale spróbuj oba odczepy żarzenia podłączyć normalnie do lamp i przez rezystory ok 100R od każdego z tych odczepow do masy. Moze pomoc. Sprawdź tez filtrowanie HT, czy nie pojawia się tam składowa zmienna.
  • Level 25  
    Dokładnie, Champ to była tania masówka na start, myśl w kategoriach "piecyk w zestawie do gitary".
    Lampa prostownicza była niestety koniecznością, stosunkowo małe wartości kondensatorów w zasilaczu - podyktowane kosztami. Brak regulacji barwy (bo po co, jeszcze wzmocnienie obniży, a to dodatkowy pot. i napis na płycie czołowej ;)) Transformatory też z pewnością nie były "wybitne".

    Ot, taki urok - gitara w wejście, gałka głośności na 12 i jedziemy :)
  • Level 10  
    Przedźwięk to chodziło mi o lekkie buczenie w głośniku ale nie dałem rady ustawić lepiej transformatorów względem siebie.
    A jak sprawdzić czy nie pojawia się składowa zmienna?
    Dodałem potencjometr regulacji tonów teraz jest ok , odcięło trochę basu ale dodało ładnie góry :)
    I teraz jest ok.

    Żarzenie pod obciążeniem mam 6,4V i nie robię na razie z symetryzacją bo było gorzej jak dolutowałem oporniki i nic nie pomogło jak do katody podpiąłem. Więc zostawiam jak jest skoro żarzenie jest ok.

    A tak mam napięcia:

    Budowa wzmacniacza Fender Champ


    1- 303V
    2- 270V
    3- 229V
    4- 14,75V
    5- 141,2V
    6- 1,1V
    7- 142,5V
    8- 1,17V

    Ż- 6,4V

    Jeszcze dopasuje napięcia i wartości elementów pod siebie
  • Level 10  
    Dodałem mod i śmiga całkiem całkiem :)

    Budowa wzmacniacza Fender Champ
  • Level 10  
    Obecnie to raczej wyszło 5F2A jak na rysunku + mod

    Budowa wzmacniacza Fender Champ
  • Conditionally unlocked
    Jeżeli wstawiłeś mostek, tak jak na rysunku, to nie będzie zbyt dobrze działać...
  • Level 10  
    To tylko poglądowo wrysowałem mostek aby było widać , że nie lampa prostownicza.
    Wzmacniacz działa ale mam problem bo po dodaniu moda z kondensatorami 10uF i 330nF jest wzbudzanie na wysokich częstotliwościach czyli:
    jak rozkręcę potencjometr tonów na maksimum wysokie tony to gdy potencjometr moda daje na maksimum w prawo to wzmacniacz się wzbudza , pisk.
    Jest on do zniesienia ale denerwuje mniej więcej, kiedy nie jest ekranowany przewód sygnałowy potencjometru głośności to jak by radio się stroiło.
    Dawałem przewody ekranowane do tego moda , zmieniałem podłączenie masy i nic.

    Budowa wzmacniacza Fender Champ
  • Admin of Retro group
    Quote:
    jak rozkręcę potencjometr tonów na maksimum wysokie tony to gdy potencjometr moda daje na maksimum w prawo to wzmacniacz się wzbudza , pisk.

    Przez maksimum w prawo rozumiem zwarcie do masy kondensatora 330nF. Kierunki skonsultowałem z bratem ;)

    To by miało pewien sens - podnosi on wówczas wzmocnienie stopnia, a że wysokie tony są natenczas niewycinane, to przechodzą swobodnie przez cały tor wzmocnienia. Jako, że reaktancja kondensatora jest odwrotnie proporcjonalna do częstotliwości sygnału, to: wyższa częstotliwość » niższa reaktancja » wyższe wzmocnienie. Czyli gdzieś w układzie sygnał Ci się "zapętla".

    Zobacz, co się stanie, kiedy wywalisz ten potencjometr 5k między katodami, a kondensatory 330nF i 10uF zewrzesz bezpośrednio z masą. Przeprowadź ten test [dwukrotnie] także dla tylko jednego kondensatora dołączonego, drugi wisi wówczas w powietrzu. Opisz wyniki.
  • Level 10  
    Tak też analizowałem i mi wyszło że kiedy kręcę w prawo to ten 330nF zwiera do masy.
    Dziś sprawdzałem co będzie jak regulację tonów odłączę i niestety jest to samo więc z powrotem dodałem potencjometr regulacji tonów.
    Jutro jeszcze sprawdzę czy aby na pewno liniowy potencjometr dałem.
  • Level 10  
    Podłączałem bezpośrednio do masy i to samo na kondensatorze 330nF jest wzbudzanie :( a na 10uF nie.
    Może nie taki kondensator dałem ale nie było napisane czy ma to być elektrolityczny itd.
    Do tego denerwuje mnie brum z głośnika, transformatory są ustawione względem siebie najlepiej jak mogłem ustawić a kiedy potencjometr głośności zbliża się do ok 70% brum wzrasta.
    Symetryzacja nic nie dała , nawet ta do katody lampy mocy. Zastanawiam się czy nie spróbować prostowania żarzenia :(
    Kiedy dodaje MOD brum jeszcze bardziej się nasila. Myślałem , że może to transformatory ale 2 są dane inne i jest to samo. Niestety nie słyszałem nigdy jak taki wzmacniacz działa u kogoś więc nie mam odniesienia, do tego jak miałem kondensatory w filtrze 22uF + 2x10uF brum był taki sam jak teraz kiedy mam 3x47uF.
    Eh potencjometr dałem Log. zamiast LIN. ale jak widać i tak nie ma wpływu na pisk:(
  • Level 38  
    Wzbudza Ci się wzmacniacz przez sprzężenie zwrotne. Ze wzmacniacza robi się generator stąd ten pisk. Zamień bieguny uzwojenia anodowego na transformatorze, anodę daj na końcówkę gdzie masz kabel z zasilacza a zasilanie na końcówkę gdzie dołączona jest teraz anoda. Po odwróceniu przewodów będzie ujemne sprzężenie bo teraz najprawdopodobniej jest dodatnie. Symetryzacja żarzenia polega włączeniu równolegle do uzwojenia żarzenia potencjometru 100÷150Ω którego suwak łączysz z masą. Wtedy pokręcając suwakiem znajdujesz punkt w którym przydźwięk od żarzenia jest najmniejszy. Ale najpierw zrób porządek ze sprzężeniem zwrotnym, ponieważ kiedy będzie dodatnie to brum będzie podbijało zamiast nieco osłabić.
  • Level 10  
    Czyli mam zamienić te, które zaznaczyłem "A'' na rysunku ?

    Budowa wzmacniacza Fender Champ

    A potencjometr kupiłem 470R 2W i wpinam w żarzenie jak na rysunku?

    Budowa wzmacniacza Fender Champ

    I ostatnie, czasami w lampie mocy przeskoczy niebieska iskra i jest bum w głośniku z czego to może być lampa pada?
  • Level 38  
    Zamień na przewody na uzwojeniu anodowym transformatora głośnikowego.
    Właśnie tak trzeba podłączyć potencjometr symetryzacji. 470Ω może być za dużą wartością, ale zobaczysz czy uda Ci się ustawić minimum brumu z żarzenia. Co do iskrzenia w lampie to możliwe że pada. Mam nadzieje że wszystkie połączenia są zgodne ze schematem i je sprawdziłeś 5 razy.
  • Level 10  
    To było dobrze jak zamieniłem to sprzęga.
    A brum z TS będzie się wzmagał wraz ze wzrostem głośności ?
    Czy w głośniku ma być słychać stały brum?
    Ponieważ nie udało mi się całkowicie zlikwidować brumu z przenikania TS do TG ale to jest maluteńki.
  • Level 38  
    Jeśli brumi zasilacz to dodanie dodatkowego kondensatora elektrolitycznego powinno brum zmniejszyć. Tętnienia na zasilaniu anodowym przedwzmacniacza (zwłaszcza stopnia wejściowego) z potencjometrem głośności umieszczonym miedzy stopniami będą wzmacniane w następnym stopniu i brum będzie się zwiększał podczas zwiększania głośności tymże potencjometrem. Brum od zarżenia powinna poprawiać symetryzacja. Ale źródłem brumu mogą też być sprzężenia pasożytnicze, pojemnościowe i indukcyjne, na przewodach którymi biegnie sygnał, a także jeśli powstaną pętle masy (źle poprowadzona masa) w tym ekrany przewodów łączone z masą na początku i końcu przewodu ekranowanego. Ekrany przewodów najlepiej jest łączyć tylko z jednej strony np. przy masie prowadzonej do potencjometrów, a sygnałowy od wejścia tylko przy masie gniazd wejściowych. Unika się w ten sposób tworzenia lokalnych pętli masy.
  • Level 10  
    Przewody sygnałowe z wejść są ekranowane i ekran dolutowany w masie gniazd.
    Przewód sygnałowy do potencjometru głośności z ekranem dolutowanym do masy potencjometru.

    Dodać kondensator do filtra taki jak pozostałe 45uF ?
  • Level 38  
    Spróbuj dodać 45µ zaraz za prostownikiem, zobaczysz czy brum się zmniejszy. Jeśli nie to trzeba szukać gdzie indziej. Cyknij fotkę całości od strony elementów w jakimś większym formacie, to może ja lub ktoś, wypatrzymy co można by jeszcze poprawić.
  • Level 10  
    Wiem na pewno , że masy mam do bani ale systematycznie poprawiam.
    Na zdjęciu skreśliłem MOD bo został usunięty aby było łatwiej zlokalizować brumy.
    I tak ten kondensator po lewej jest bezpośrednio na obudowę potencjometru.
    Kondensator po prawej krótkie nogi i przewody ekranowane dało efekt.
    Przewód na środkowej nóżce potencjometru tonów dałem ekranowany i pomogło.
    Poprawiłem masę tak jak na foto i lepiej.
    Pomogło mi uziemienie co prawda prowizoryczne do starego hydroforu ale zawsze.
    Bo z uziemieniem zmniejszyły się szumy itd. łatwiej było ustalić resztę.

    Na koniec dodałem jeszcze 1 kondensator do filtra ale nie było poprawy.

    Wesołych Świąt

    Budowa wzmacniacza Fender Champ
