Sam wykonam instalację CO i CWU - schematy i prośba o opinie

Witam.

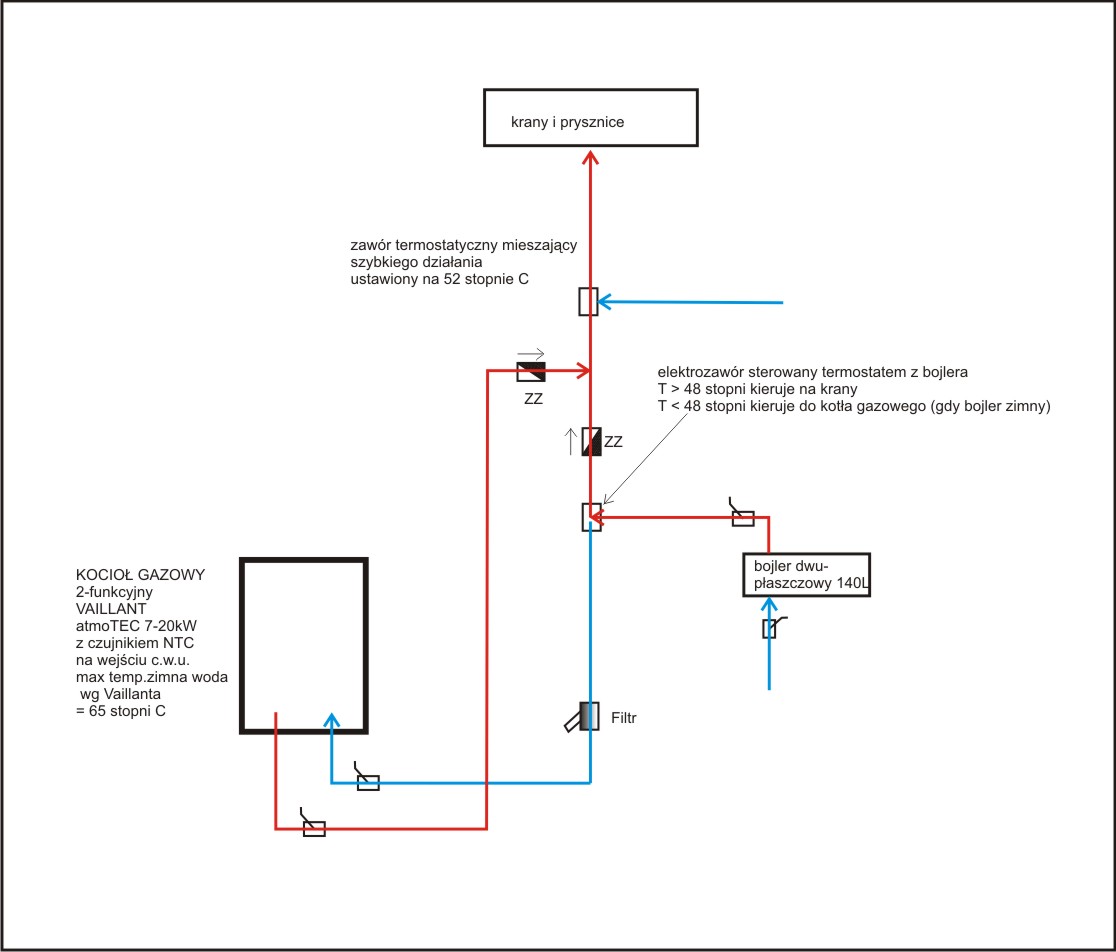

Chciałbym wykonać instalację wg załączonych schematów.
Nie jestem specem, posiłkowałem się wiadomościami na forum i w necie.
Zaprojektowałem sobie coś takiego, koszty mam policzone i nie boję się skomplikowanego schematu. Mieszkanie jest na parterze pode mną piwnica.
Mam:
1. stary kocioł gazowy Beretta (13 lat) który chcę zamienić na nowy Vaillant atmoTEC Pro 7-20kW.
2. zakupiłem uzywany przez 1 rok piec na węgiel, miał, drewno 6kW w bardzo dobrym stanie i cenie typu UKS górnego spalania (prosty jak cep), dokładam tylko mechaniczny miarkownik ciągu ustawiony na 62sC
3. nową instalację grzejnikową w mieszkaniu w miedzi, 4 duze grzejniki i 2 małe (Purmo stalowe - zasilanie boczne),
4. Stały dosęp do darmowego drzewa i mam chęć oszczedzić na gazie.
5. Dużą piwnicę podzieloną na 2 częsci: kotłownia z piecem węglowym i suszarnia z kotłem gazowym.
6. nowy wkład kominowy fi120 żaroodporny Bertrams - zamontowany do pieca węglowego

Dysponowałem kwotą 4 000 zł, 1350 wydałem na wkład kominowy, 500 kosztował mnie piec węglowy z transportem, więc pozostało mi około 2100 zł.

Idea jest taka aby połączyć kocioł gazowy i węglowy poprzez wymiennik płytowy, (bo tak należy to zrobić), nie chcę naczynia zbiorczego systemu otwartego montować wysoko w domu, dlatego z tego co wyczytałem pompa c.o. ma być na zasilaniu a naczynie 30cm nad najwyższym punktem instalacji.
Ponieważ jest wymiennik - nie ma co liczyć na grawitację więc nie ma bypassa z zaworem różnicowym.
Zabezpieczeniem strony pierwotnej ma być:
- poprawnie zamontowane naczynie zbiorcze (jeszcze nie wiem jak zrobić)
- UPS dużej mocy (mam już taki od serwera)
- przy bojlerze chyba dołączę zawór który po przekroczeniu 95 stopni w obiegu pieca zrzuci wodę z bojlera do kanalizy

W zasadzie nie wiem czy bojler właściwie podłączyłem a chcę uniknąć montażu pompy do cwu.
Czy otwierając zawór na wejściu bojlera woda będzie wiedzieć,gdzie popłynąć? Czy ominie bojler ?

Po stronie pieca gazowego chyba wszystko ok.

Drugi schemat to już radosna twórczość ale jak się przyjrzeć to mam załatwione ewentualne podpięcie pod bojler kolektorów słonecznych zamiast pieca c.o.
Czy ktoś coś takiego widział?
Po konsultacji z Vaillantem uzyskałem odpowiedź, ze na wejściu zimnej wody może być 60 stopni C i wystarczy zawór termostatyczny. Ja chciałem zawór on/off, który kieruje wodę powyżej 48 C na krany a poniżej do podgrzania przez kocioł gazowy.

Sądzę, że skoro teraz zużywam gazu za średnio 350-400zł miesięcznie to przy darmowym drzewie i w zależności od chęci rozpalania pieca oszczędzę około 220zł miesięcznie (przy byle jakiej zimie, pewnie w mrozy to i więcej).
Spadnie mi zużycie gazu i będę mógł zmienić taryfę na niższą co da około 23zł miesięcznie, w sumie w ciągu roku szacuję oszczędności na 220*6+23*12=około 1600zł jeśli podłącze solary to i więcej.

Może się to komuś przyda więc będę się starał opisywać na bieżąco postępy prac. Planowane zakończenie styczeń-luty 2012.

W chwili obecnej zamówiłem bojler dwupłaszczowy Galmet 140L w cenie 615 zł brutto z transportem zatem kasy mam: 1485 zł

Pozdrawiam i czekam na praktyczne wskazówki i krytykę.

dodam jeszcze że po rurach zostanie rozprowadzoana magistrala 1-wire z czujnikami temperatury, dane z nich będę na bieżąco monitorował i archiwizował.

Szukam rownież taniego używanego ale sprawnego ciepłomierza.

3100 zł.

no nieźle poprawiłem oczywisty błąd

sam sobie odpowiem co do podłączenia naczynia wzbiorczego, poprawiłem jego umiejscowienie, jest 30 cm w bok od pieca i 60cm nad bojlerem czy tak może być ?

Wszystko fajnie, ale ja osobiście zamieniłbym miejscami kotły, tzn. niech węglowy stanie się tym głównym w układzie oczywiście otwartym i dmucha wodą w grzejniki, a gazowy przez wymiennik ciepła.
Myślałeś może co będzie w Twoim układzie np. podczas dłuższej awarii sieci elektrycznej, w Twoim układzie przy rozpalonym kotle węglowym i skończeniu się prądu w UPS-ie i dodatkowo jeśli nie zadziała jakieś zabezpieczenie, ba nawet przy zasilaniu i pracy pomp jest duża szansa na zagotowanie się wody w kotle węglowym, bo pojemność układu będzie minimalna ( to tak jakbyś wymontował z samochodu chłodnicę i puścił się w trasę na samej nagrzewnicy).
Sam zaraz po nowym roku biorę się za budowę ogrzewania c.o. na nowym mieszkaniu i mimo że już kilka razy robiłem ogrzewania na niewielkich mieszkaniach, to teraz będę dążył do tego, aby instalacja zapewniała przynajmniej częściowo pracę jako układ grawitacyjny.
Robię to bo:
-będę miał piec w piwnicy i to pomoże lepiej krążyć wodzie w układzie
-będę czuł się pewniej jak nawali pompa czy elektryka, a ja będę w pracy
-jak powieje zimą wiaterek i powali kilka drzew, robiąc przy tym spustoszenie w instalacji energetycznej i kilkudniową przerwę w dostawie energii elektrycznej, to ja mimo wszystko będę miał w domu ciepło i z kranu będzie leciała ciepła woda.

Ten węglowy miałbym odpalać w większe mrozy i tylko wtedy jak jestem w domu (mam dużo czasu wolnego).

Tak się własnie obawiam czy nie zrobie czasem czajnika co będzie non stop gotował wodę dlatego bojler w obiegu kotła ktróy miałby przyjąć jak najwięcej ciepła.
Czy dodatkowy bufor podłaczony tuż za piecem tak aby działała grawitacja byłby rozwiązaniem małej ilości wody po stronie pieca ?
Z drugiej strony mieszkam w dużym mieście gdzie prądu nie było raptem 2 lata temu przez około 2 godziny. UPS- ów liczyłem że starczy na około 3-4 godzin

Jeśli zagotowana woda wyleci przez naczynie to moze zastosować naczynie z automatycznym dobijaniem, czy to może zabezpieczyć dodatkowo piec ?

Zmieniłem dodatkowo podłączenie bojlera bo ktoś mi doradził ze nie było właściwe.

Pomierzyłem jeszcze raz i powinno się udać poprowadzić rurę do naczynie prosto w pionie, dodałem manometr do 2 bar i zawór bezpieczeństwa, również uzupełninie instalacji zrobię wężem elastycznym na stałe odłączonym od pieca. Gdzieś wyczytałem że bezpośrednie wpięcie wody z wodociągów może przy słabym ciśnieniu w wodociągach wciągnąć wodę z pieca a potem pujdzie na obieg wody do kranów.

Średnica wewnętrzna rur do naczynia będzie zgodnie z normą 25mm

Witam

Układ w miare poprawny.
Dla mnie brak sprzegła hydraulicznego.

Moja propozycja to łączenie wszystkich źródeł ciepła w jeden zasobnik dwupłaszczowy, który jest buforem i pełni role sprzegła hydraulicznego.

Układ taki opisywałem w kilku watkach.


Pozdrawiam

Po stronie wtórnej dołożyłem naczynie przeponowe 8 litrów, zawór bezpieczeństwa i manometr.
Nie wiem jeszcze jakie ustawić na naczyniu przeponowym ciśnienie ale orientacyjnie będzie to około 1,7 bar.
Z racji umiejscowienia naczynia na powrocie przeniosłem pompę po stronie pierwotnej na zasilanie.

W tym tygodniu zacznę to powoli montować.

Widzę że nie tylko ja chce sam wykonać instalacje C.O. i nawet jeśli nie dam rady tego zrobić to przynajmniej jak już zlecę zaprojektowanie i montaż instalacji fachowcowi to dzięki takim tematom i forum jak ten, porady , uwagi , i opinie napewno się przydadzą w ocenie czy to prawdziwy fachowiec i można mu zaufać.
życze powodzenia autorowi tematu i przedewszyskim zeby instalacja była bezpieczna i bezawarynja.
