Technics SL-P277A - wyjście cyfrowe

nowy666 15 Jan 2012 10:00 4512 14
Reply | New topic
  • #1
    nowy666
    Level 10  
    Witam,

    Mam pytanie do znawców tematu : mam CD jak w tytule (od nowości - i zero napraw). Na tylnej płycie jest tylko wyjście 2RCA stereo Audio (brak cyfrowego). Siłą rzeczy gdzieś wewnątrz musi być przetwornik DAC. Chcę kupić zewnętrzny przetwornik DAC by móc podłączyć jeszcze inne urządzenia do wzmacniacza też Technicsa SU-V460. Czy jest to możliwe aby niejako przerwać tor konwersji by wprowadzić zewnętrzny DAC?

    pzdr
  • #2
    E.L.O.
    Level 28  
    Teoretycznie możliwe i mogą być wyprowadzone jednocześnie wyjścia 2xRCA + OPTICAL, nie trzeba przerwać żadnego toru. Nie które odtwarzacze Technics posiadają procesor np. MN662741 z gotowym wyjściem do podłączenia do nadajnika OPTICAL (może z powodu oszczędności nie zamontowano tego wyjścia), jest bardzo proste ale potrzeba trochę wiedzy w elektronice.
  • #3
    nowy666
    Level 10  
    Dziękuję za szybka odpowiedź. Czy w takim przypadku niejako ominie sie tor konwersji DAC?

    Mam drugie pytanie : gdzie można znaleźć ten numer symbol? Jest gdzieś na płycie podany?

    I ostatnie - czy znacie kogoś w Poznaniu kto może to wykonać? Potrzebną są jakieś szczególne zdolności?

    pzdr

    Dodano po 2 [godziny] 6 [minuty]:

    witam raz jeszcze

    Znalazłem nazwy procesorów; oto one :

    Digital Filter and D/A converter IC801/MN6474
    Digital Signal Processor IC301/MN6625

    więc żaden z tych, o których pisałeś E.L.O. ...
  • #4
    E.L.O.
    Level 28  
    MN6625 właśnie ma gotowe wyjście S/PDIF ale w Twoim CD nie jest podłączone, wystarczy tą nóżkę nr14/MN6626 podłączyć do --> (opornik 1,5k + 33p równolegle) potem do wejścia nadajnika TOTX178, z wejścia TOTX178 do masy przez opornik 24k. Do zasilania TOTX178 potrzebne napięcie stabilizowane +5V i oczywiście GND + kondensator 100n filtrujący zasilanie i 10uF, to wszystko!
  • #5
    nowy666
    Level 10  
    Dziękuje za wyczerpującą odpowiedź - nic nie zrozumiałem :sm37: - bo jestem z wykształcenia ekonomistą -)

    "ta nóżka 6626" tak naprawdę to jest 6625 ale pewnie to nie ma znaczenia -)...

    Teraz im więcej szukam informacji tym więcej znajduje ciekawych danych ; np, że ta kość DAC MN6474 jest ponoć bardzo dobra ... ale tak czy inaczej poszukam jakiegoś magika od "tych spraw" elektronicznych kto mi to złoży według Twoich informacji.

    Czy jest ktoś z Poznania kto mi to poskłada do kupy?? Jakiś kontakt? namiar?

    pzdr

    PS - czy tak samo podłącza się wyjście coaxialne? Czy jest to w ogóle możliwe przy tej MN?
  • #6
    E.L.O.
    Level 28  
    Tak, chodzi o nóżkę 14 układu MN6625.
    Z ciekawości patrzyłem przed chwilą na obraz płyty głównej SL-P277A i widać, że są gotowe ściezki i miejsce do montażu TOTX178 (obok wyjścia RCA), wystarczy przylutować TOTX178, parę mostków, kondensatora filtrującego w pustych miejscach (nawet są ścieżki doprowadzone +5V, GND i sygnał cyfrowy pod gniazdo TOTX) i już gotowe! Więc warto montować to wyjście - oczywiście musisz dać do jakiegoś elektronika.
    Wyjście COAXIAL też da się łatwo do tej nóżki od procesora podłączyć.
  • #7
    nowy666
    Level 10  
    Dzięki za pomoc! Już się skontaktowałem z dwoma elektronikami z tego forum. Może się któryś odezwie. Po zamontowaniu dam znać czy i jak działa. Szukałem tego TOTX178 - ale u nas to rarytas a ściągać z Tajwanu czy innego HongKongu - bez sensu. Ale nie poddaje się -) Masz może jakież namiary gdzie to ustrojstwo kupić? Bo coaxiala to pewnie Neutrika bym podłączył (a co jak juz to już)
  • #9
    nowy666
    Level 10  
    E.L.O. wrote:
    Tak, chodzi o nóżkę 14 układu MN6625.
    (...) Z ciekawości patrzyłem przed chwilą na obraz płyty głównej SL-P277A (...)


    Gdzie znalazłeś schemat czy "obraz" tego układu? Ja zrobiłem tylko zdjęcie mojego egzemplarza a w sieci nie znalazłem schematu tego układu... Jest 6667, 6662 a tego nie widziałem.
  • #10
    E.L.O.
    Level 28  
    Nie pamiętam skąd mam skan do SL-P277A, kiedyś mi było potrzebne do SL-P477A i właśnie ten model ma wyjście OPTICAL, a płyta w tych modelach jest taka sama (SL-P277A jest odchudzona wersja?).

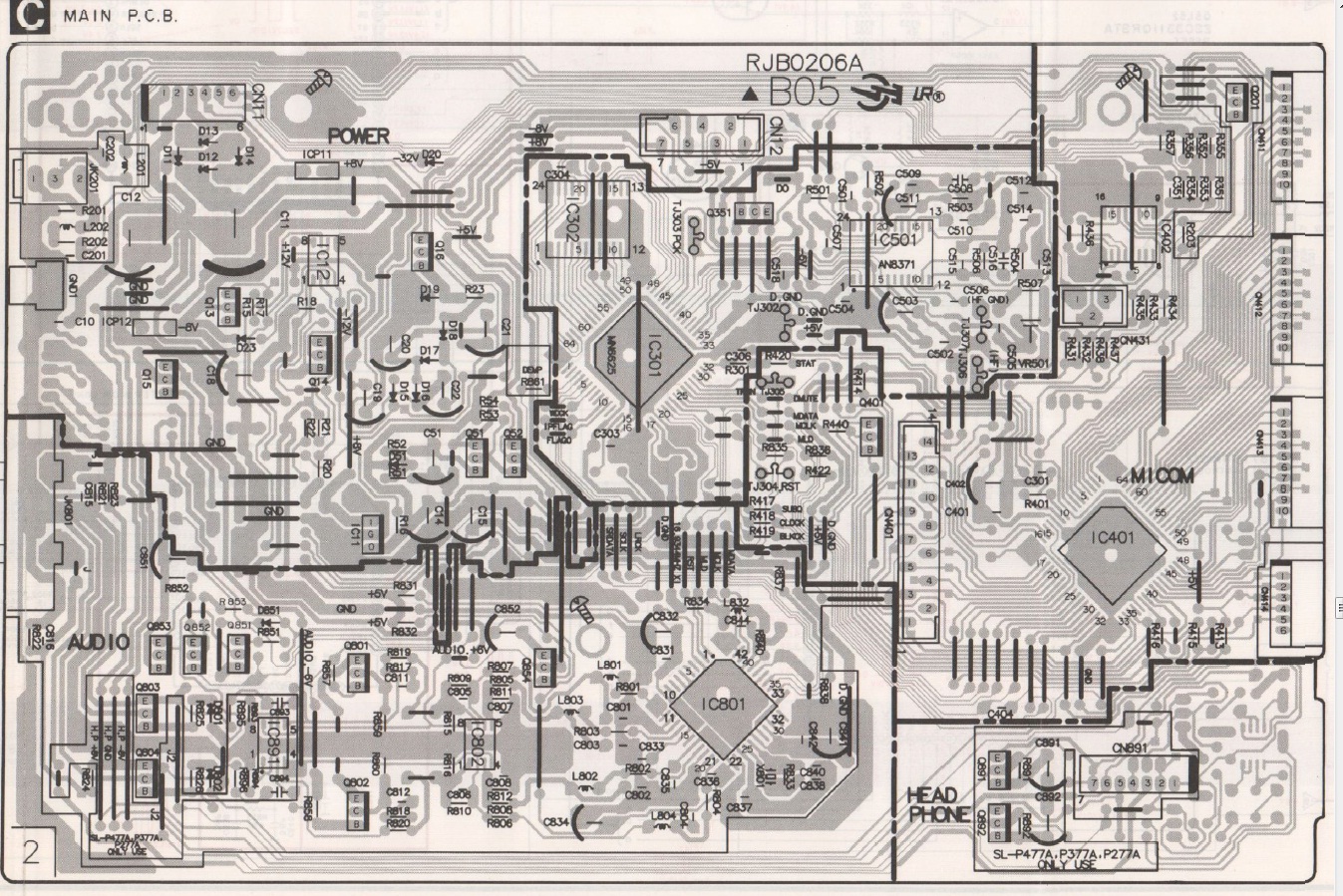

    Technics SL-P277A - wyjście cyfrowe Widać na dole obrazku, że ta płyta jest wmontowana w trzech odtwarzaczach P477A, P377A i P277A, układ IC301 tj. MN6625.
    Nad gniazdami RCA to są właśnie ścieżki przygotowane na wyjście optical, chyba tam ma być czteropinowy nadajnik TOTX176 a nie jak pisałem TOTX178A (trzypinowy), musisz zobaczyć na swojej płycie co tam napisane. TOTX176, 178A za kilkanaście złotych można kupić w tym sklepie z linku co podałem wcześniej.
    Jak chcesz to mogę Ci tutaj wrzucić schemat tego MN6625 i MN6474.
  • #11
    nowy666
    Level 10  
    Będę wdzięczny za te schematy - MN6626 znalazłem ale tamtych - nie. Z góry dziękuję.

    edit : wykasowane
  • #12
    E.L.O.
    Level 28  
    Quote:
    czy lepiej zacząć nowy wątek... chodzi mi o tzw tuning mojego wzmacniacza starego Technicsa SU-V470.
    Lepiej nowy temat!
    Z schematem do SL-P277A to wieczorem wrzucę.
  • #14
    nowy666
    Level 10  
    Dzięki bardzo za pomoc - zobaczymy co da się z nim zrobić -)

    pzdr
  • #15
    E.L.O.
    Level 28  

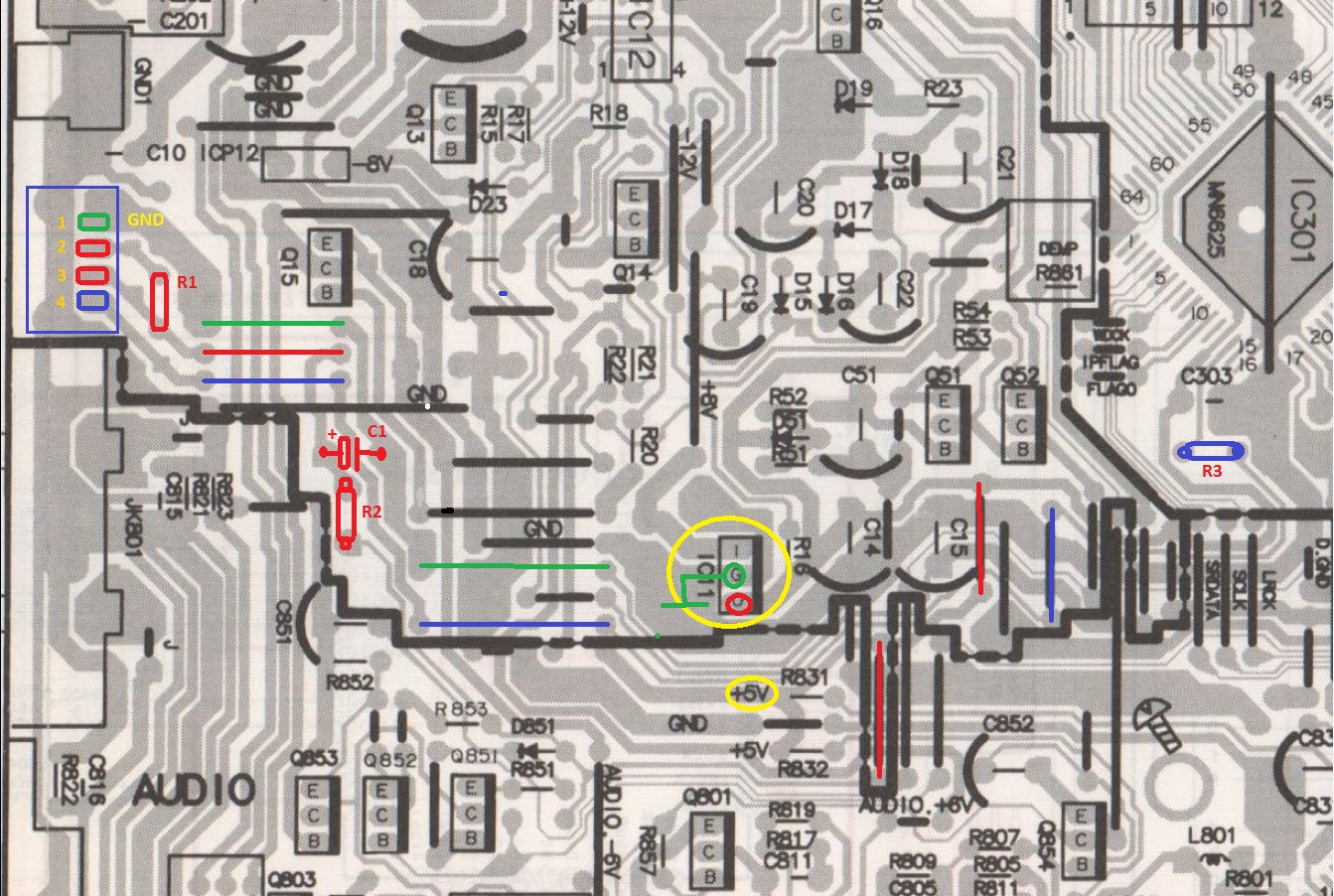

    Jeśli dobrze widzę te ścieżki to tak wygląda wyjście cyfrowe:
    Technics SL-P277A - wyjście cyfrowe
    - Niebieskie: sygn. cyfrowy z pin14 MN6625
    - Czerwone: zasilanie doprowadzone z IC11
    - Zielone: masa
    - R1 = 8,2kΩ ustala pobór prądu przez diodę nadawczą LED w TOTX176
