Wzmacniacz Marantz 1090,uszkodzone tranzystory , jakie zamienniki dobrać

--==RADZIO==-- 19 Sty 2012 16:38 3337 6
  • #1 19 Sty 2012 16:38
    --==RADZIO==--
    Poziom 9  

    Witam wszystkich, chciałem zwrócić się o pomoc w doborze części i porady w naprawie wzmacniacza Marantz 1090 jestem początkującym także proszę o wyrozumiałość :), stal u mnie w piwnicy parę lat ma uszkodzoną końcówkę mocy- oba kanały. Tranzystory które mam do wymiany podaje na liście części.
    Końcowe tranzystory był zamieniane na bd 911 912 ale długo nie wytrzymały może przez brak regulacji prądu spoczynkowego.
    Nie wiem jakie zamienniki dać żeby układ działał sprawnie, za wszelka pomoc z góry dziękuje

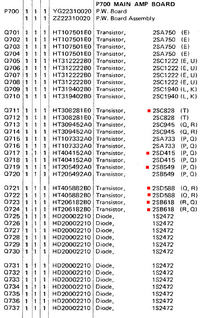

    Lista części
    Wzmacniacz Marantz 1090,uszkodzone tranzystory , jakie zamienniki dobrać


    Schemat i rozmieszenie elementów
    Wzmacniacz Marantz 1090,uszkodzone tranzystory , jakie zamienniki dobrać

    0 6
  • #2 20 Sty 2012 00:51
    makro
    Poziom 17  

    Witam kolege jezeli chodzi o zamienniki tranzystorow to powinny pasowac 2sd 848Ai 2sb 758A .Z tym przy jednym tranzystorze jest inna obudowa -dwie obudowy rowne .

    0
  • #3 20 Sty 2012 01:30
    --==RADZIO==--
    Poziom 9  

    tylko gdzie je dostać ,w lublinie marne szanse , a może wiesz co podstawić za 2SC 828 jest on mocowany do radiatora razem z2SB618 i 2SD588.

    0
  • #4 20 Sty 2012 02:50
    makro
    Poziom 17  

    Na allegro sa pary Tesli o podobnych parametrach tylko obudowa TO-3 .Aukcja 2035975375 .Cena 6 zl.za pare .

    0
  • #5 20 Sty 2012 11:32
    --==RADZIO==--
    Poziom 9  

    Radiator jakis bym dobral do takiej obudowy ale
    trochę mniejsze napięcia mają
    Typ: KD617
    Materiał: Si
    Typ przewodnictwa: pnp
    Szukać zamiennik i pdf opis tranzystora KD617 (Datasheet)
    Maksymalna dopuszczalna moc strat (Pc): 70W
    Dopuszczalne napięcie kolektor-baza (Ucb): 80V
    Maksymalne dopuszczalne napięcie kolektor-emiter (Uce): 80V
    Dopuszczalne napięcie baza-emiter (Ueb): 5V
    Maksymalny prąd kolektora (Ic max): 10A
    Ograniczenie temperatury pn-junction (Tj): 150°C
    Maksymalna częstotliwość (Ft): 2MHz
    Pojemność kolektora (Cc), Pf: -
    Współczynnik wzmocnienia prądowego (Hfe), min/max: 30MAX
    Wytwórca: TESLA
    CIAŁO: TO3
    Oryginalne NEC Co siedziały

    Tranzystor 2SB618
    Materiał: Si
    Typ przewodnictwa: pnp
    Maksymalna dopuszczalna moc strat (Pc): 80W
    Dopuszczalne napięcie kolektor-baza (Ucb): 150V
    Maksymalne dopuszczalne napięcie kolektor-emiter (Uce): 120V
    Dopuszczalne napięcie baza-emiter (Ueb): 5V
    Maksymalny prąd kolektora (Ic max): 7A
    Ograniczenie temperatury pn-junction (Tj): 150 C
    Maksymalna częstotliwość (Ft): 7MHz
    Pojemność kolektora (Cc), Pf: -
    Współczynnik wzmocnienia prądowego (Hfe), min/max: 30/200
    Wytwórca: NEC
    CIAŁO: XM20

    0
  • #6 16 Sie 2012 00:07
    caveas
    Poziom 11  

    Witam wszystkich, chciałem zwrócić się o pomoc w doborze części i porady w naprawie wzmacniacza Marantz 1090 jestem początkującym także proszę o wyrozumiałość :), stal u mnie w piwnicy parę lat ma uszkodzoną końcówkę mocy- oba kanały. Tranzystory które mam do wymiany podaje na liście części.
    Końcowe tranzystory był zamieniane na bd 911 912 ale długo nie wytrzymały może przez brak regulacji prądu spoczynkowego.
    Nie wiem jakie zamienniki dać żeby układ działał sprawnie, za wszelka pomoc z góry dziękuje

    Kolego skąd zdobyłeś schemat końcówki?
    Mam padnięty CM-1065 po przepięci w sieci. Końcówka żyje ale coś padło za potencjometrem wzmocnienia bo buczy w obydwu kanałach z poziomem na wskaźnikach moc ok połowy niezależnie od ustawienia gałki. wyjęcie zwór miedzy pre i końcówką uspokaja sytuację. Bez schematu pre ani rusz. Pomocy! Przypuszczam , że przedwzmacniacz jest analogiczny jak w 1090.

    0
  • #7 21 Lut 2014 10:45
    --==RADZIO==--
    Poziom 9  

    Temat do zamkniecia , Wzmacniacz zrobiłem Tranzystory mocy wstawiłem:
    MJE243G (Onsemi)
    MJE253G (Onsemi).

    0
