Mikrofon podczerwieni wersja Delux - tajemnicze 300Hz

Zainspirowany tym projektem:

http://www.edw.com.pl/pdf/K06/40_06c.pdf

Postanowiłem samemu wyskrobać coś bardziej czułego, o większej powierzchni zbierającej światło.
W rzeczywistości działa to zarówno w paśmie widzialnym jak i podczerwieni.

Jako "odbiornika" użyłem monokrystalicznego panelu słonecznego o mocy 30 W.
(wcześniej baterii słonecznej z lampy ogrodowej, ale postanowiłem zwiększyć czułość).
Jego wyjście połączyłem z wejściem wzmacniacza "jabel J-67".
We wzmacniaczu tym zrobiłem regulację wzmocnienia,
poprzez wymianę R2 na potencjometr 1kΩ wraz z szeregowo podłączonym rezystorem 10Ω.
Wyjście wzmacniacza połączyłem z wejściem mikrofonowym dyktafonu, skutkiem czego
układ jest bardzo czuły.
i oto efekt:

Te "pykanie" to migające światła przelatującego samolotu, co świadczy o duzej czułości "mikrofonu".
Przypuszczam że w nocy na wolnej przestrzeni i z dala od cywilizacji słyszałby pilota od TV z conajmniej z kilometra.

Nie uruchamiajcie tego w dzień, ani przy włączonym świetle, no chyba że bez wzmacniacza lub na bardzo małym ogniwie słonecznym, bo daje po uszach.

Na w miarę czystym rozgwieżdżonym nocnym niebie (las, kilka km od najbliższych świateł cywilizacyjnych) dominuje ton 300Hz i nie wiem skąd się on bierze i czemu akurat taka częstotliwość.

Ten sygnał nie jest lokalny ani tymczasowy, bo sprawdzałem w kilku miejscach odległych od siebie o kilka km.
i w odstępie kilku dni.

Czy próbowaliście przeprowadzać takie "nasłuchy" nocnego nieba?

Dołączam nagranie i zrzut z analizatora widma.

Sieć energetyczna ma 50Hz, co powoduje że wszelkie świetlówki, lampy "migocą" w częstotliwości 100Hz (dwie połówki okresu).

Skąd w takim razie bierze się te 300Hz i harmoniczna 600Hz, a na 200 i 400Hz cisza?

nagranie:

http://speedy.sh/TVQvC/VN680129.WMA

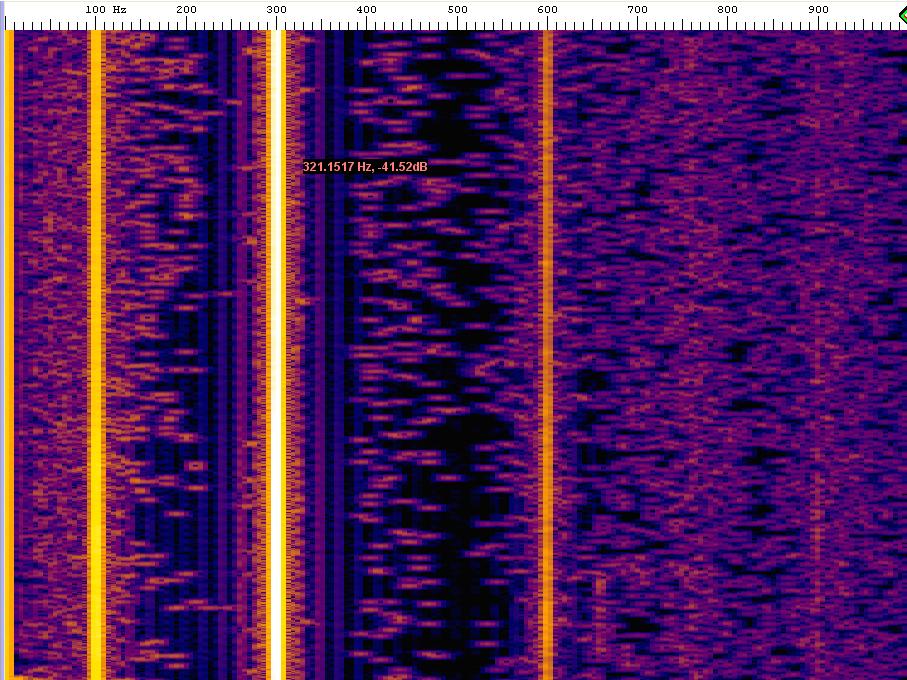

widmo:

100 Hz - OK, migotanie wyładowczych źródeł światła zasilanych z sieci 50Hz.
A 300 Hz - dlatego, że każda faza "migocze" osobno, z przesunięciem fazowym.
I w ten sposób masz rozszyfrowanych "kosmitów".

Ok, ale dlaczego na 200Hz nie ma harmonicznej od 100Hz, a na 600 jest (od 300)?

No i skoro jedną fazę słychać (100Hz) i wypadkową z trzech (300Hz) to dlaczego nie miałaby być słyszalna wypadkowa z dwóch faz na 200Hz?

A jaki jest kształt krzywej emisji źródła światła? Zasilasz lampę sinusem, a ona emituje impuls wtedy, gdy napięcie między elektrodami pozwala na zapalenie wyładowania - spróbuj przeanalizować, jakie harmoniczne będą generowane.
Lampa wyładowcza jest opornością nieliniową, na dodatek z odcinkiem "ujemnej oporności" w charakterystyce.

A 200Hz byś słyszał wtedy, gdyby między fazami było przesunięcie 90°, a nie 120°.

Ok, w takim razie 3 neonówki każda zasilana z innej fazy powinny dać takie samo widmo jak to, z ciekawości sprawdzę.

Edit:

No i sprawdziłem.
Pojawia się 200Hz.

Jak zatem wygenerować takie widmo jak na załączonej grafice?
