Przerobienie kabla TV PSP

krychu0505 28 Sty 2012 18:56 5539 9
  • #1 10461236
    krychu0505
    Poziom 21  
    Witam mam pytanie czy da się przerobić taki kabel :?: :
    Przerobienie kabla TV PSP

    Na taki kabel :roll: :
    Przerobienie kabla TV PSP

    Prosił bym o jakiś schemat wtyku do psp albo schemat kabla component do psp takiego jak na drugim zdjęciu. :boss:

    Załączniki a link:
    https://www.elektroda.pl/rtvforum/topic2053101.html
    Proszę poprawić!
    [_P_]
  • Pomocny post
    #2 10462884
    Krzychu ;)
    Poziom 18  
    Pinologia portu TV-OUT w PSP (2k/3k):
    Przerobienie kabla TV PSP

    Sygnały ważne dla Ciebie to
    16 VGND
    15 Cb
    13 VIDEO DETECT
    10 Cr
    9 VGND
    8 Y

    Cb, Cr, Y to składowe obrazu (nie jestem pewny czy wymagają dodatkowego filtrowania - nie mam kabla Component, aby sprawdzić - może ktoś inny się wypowie w tej kwestii :)), VGND - masa, VIDEO DETECT podłączasz do [EDIT] masy --> DGND przez rezystor 5,8kΩ oraz do pinu Cb lub Cr [/EDIT], aby PSP wykryło wpięcie kabla TV.

    P.S. Oczywiście dźwięk masz z minijakca 3.5mm, piny 1 i 2 - oba kanały, oraz masa - pin 3.
  • #3 10466105
    krychu0505
    Poziom 21  
    Dziękuję, kabel mam ale zwykły na jeden wtyk wideo i planuje przerobić go na komponent.
    Zauważyłem że w kablu nie ma wszystkich żył tylko tyle ile potrzeba do zwykłego kabla z jednym wtykiem wideo, a w tej kostce znajdował się kondensator i rezystor. Spróbuje rozebrać wtyczkę i odpowiednio dolutować kable.

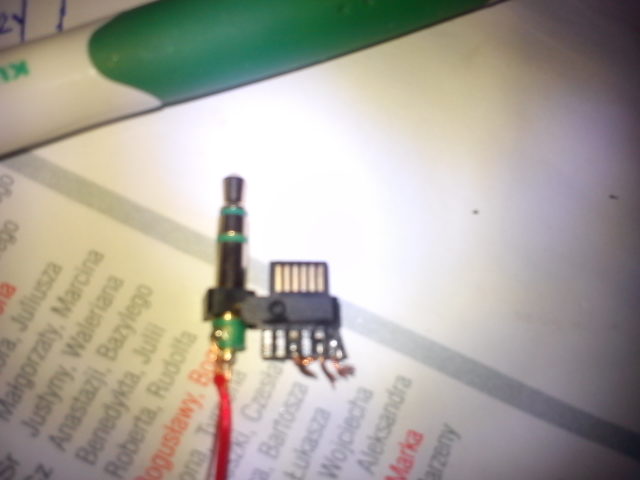

    Oto moja wtyczka:
    Przerobienie kabla TV PSP
    Czy mógł by ktoś narysować gdzie znajdują się odpowiednie piny które podał kolega powyżej
  • Pomocny post
    #4 10468011
    Krzychu ;)
    Poziom 18  

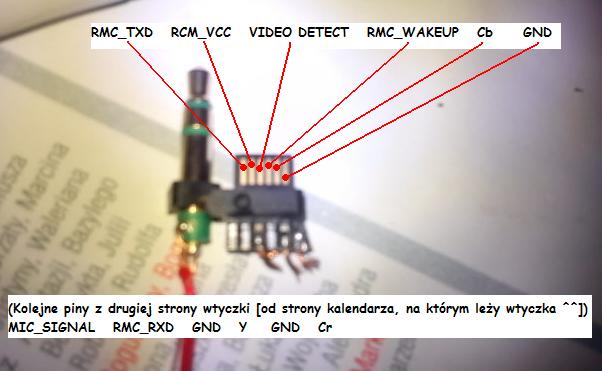

    Bardzo proszę:

    Przerobienie kabla TV PSP

    Aby była jasność - z drugiej strony wtyczki, za pinem RMC_TXD znajduje się pin MIC_SIGNAL, za RMC_VCC jest RMC_RXD, za VIDEO DETECT jest GND itd... :]

    P.S. Mam nadzieję, że mnie nie podasz do sądu o bezprawne wykorzystanie zdjęcia (domniemam) Twojego autorstwa ^^

    P.S.2 Mała literówka się wkradła na obrazku, ale nic nie zmienia :) Po prostu w nazwie jednego z pinów jest "RCM_VCC" a powinno być "RMC_VCC" - od ReMote Control VCC.
  • #5 10469616
    krychu0505
    Poziom 21  
    Ok bardzo dziękuje :D
    P.S. Nie martw się nie podam cie do sądu :D

    --------------------------------------------------------------------------------
    --------------------------------------------------------------------------------
    :?: :?: :?: :?: :?: :?: :?: :?: :?: :?: :?: :?: :?: :?: :?: :?: :?: :?: :?:
    Mam pytanie :?: do której masy podłączyć video detect, która masa VGND jest do składniowych obrazów Y Cr i Cb i do czego jest masa DGND :?:
  • #6 10477861
    Krzychu ;)
    Poziom 18  
    Jeśli chodzi o obraz to możesz brać parami, czyli:
    -za pinem Cr (po drugiej stronie wtyczki) jest GND,
    -za pinem Cb (po drugiej stronie wtyczki) również jest GND,
    -dla Y możesz wziąć trzeci wolny pin GND (DGND), albo któryż z powyższych GND (tych przy Cr/Cb) :)

    [EDIT]De facto wszystkie masy są i tak połączone ze sobą w porcie TV-OUT (w PSP), więc nie ma znaczenia który wykorzystasz :]

    VIDEO DETECT również obojętne do której masy podłączysz :)
    --> VIDEO DETECT należy podłączyć przez rezystor 5,8kΩ do DGND oraz do pinu Cb lub Cr. [/EDIT]

    P.S. Podejrzewam, że pin DGND jest to skrót od Digital GND - masa dla sygnałów RMC_RXD/RMC_TXD/RMC_VCC/RMC_WAKEUP - w każdym razie i tak jest połączony z pozostałymi pinami GND ^^

    EDIT
    DGND może być również skrótem od DETECT GND, wyjaśniałoby to powyższe połączenie do niego pinu VIDEO DETECT :)
  • #7 10480596
    krychu0505
    Poziom 21  
    Dziękuje za szybką i pomocną odpowiedz.

    --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

    Połączyłem video detect do masy ale psp nie wykrywa połączenia kabla w zwykłym kablu wideo NIE KOMPONENT miałem jakiś rezystor chyba od wideo detect
    --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
    Dodałem taki rezystor i nic. Mase biorę tylko z tego pinu Przerobienie kabla TV PSP
  • #8 10491341
    Krzychu ;)
    Poziom 18  
    Hmmm... Po dokładniejszym zbadaniu udało mi się ustalić, że VIDEO DETECT należy wpiąć przez rezystor 5,8kΩ do pinu DGND (po drugiej stronie pinu VIDEO DETECT) oraz dodatkowo do pinu Cb lub Cr, także przepraszam za wprowadzenie w błąd - zaraz poprawię poprzednie wpisy.

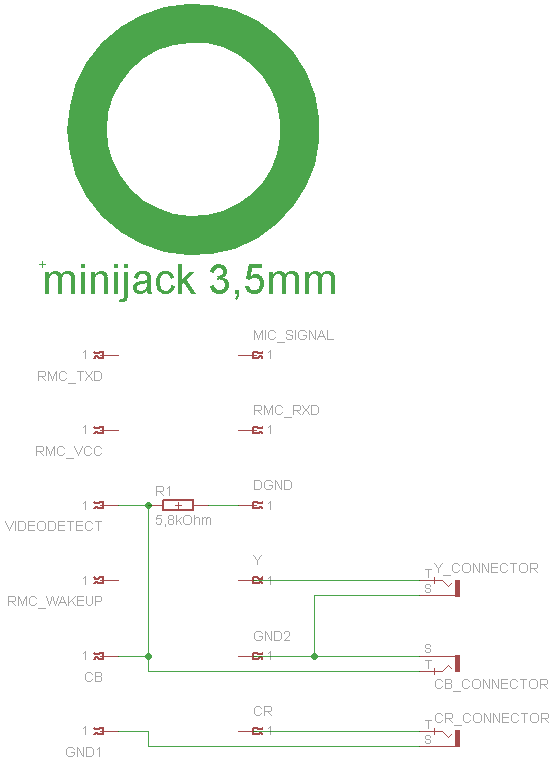

    Schemat:
    Przerobienie kabla TV PSP
    Zamiast gniazd RC oczywiście powinny być wtyki :)

    Przepraszam za kaleckie wykonanie, ale dopiero poznaję Eagle'a oraz jego komponenty :)

    P.S. Nie testowałem tak złożonego kabla, więc nie gwarantuję, że będzie działał :/
  • #9 10492799
