Dozymetr na SBM-20-1, ATMega32

Estarriol 05 Lut 2012 00:39 16701 36
  • Dozymetr na SBM-20-1, ATMega32

    Zanim Fukushimę nawiedziła fala, zaczytywałem się m.in. w stronie c4r0 o promieniowaniu jonizującym. Tak jakoś mnie temat zainteresował, a że lubię konstrukcje nietypowe to po małym rozpoznaniu postanowiłem zrobić dozymetr, który będzie oferował ciut więcej niż klasyczne urządzenia pokazujące pomiar. Tak, żeby namacalnie "zobaczyć" chociażby promieniowanie tła.

    Założenia projektu:
    -wyświetlacz LCD Nokia 3310
    -ATMega32
    -alarm dźwiękowy (+ustalenie co wyzwala/jaka dawka)
    -alarm wizualny (+ustalenie co wyzwala/jaka dawka)
    -Zasilanie li-ion (+ładowarka)
    -wodoodporność (której nie zrealizowałem)
    -stosunkowo złożone oprogramowanie
    -możliwość zapisania promieniowania i dawki pochłoniętej (+przeglądanie)

    [pozwólcie że tu postaram się zwięźle - jak ktoś chce poczytać wersję rozszerzoną - http://sid.iglu.cz/blog/?page_id=246]

    Część projektu opiera się o znany projekt dozymetru z EP (przetwornica, formowanie impulsów, informacje o sposobie obliczania promieniowania).

    Lampa, zasilanie i formowanie impulsów
    Lampa G-M to SBM-20-1, używana, kupiona na aukcji za 20zł. Pomysł z użyciem BOB-33A został odrzucony, ponieważ wymagałaby ona kalibracji. Lampa zasilana przetwornicą flyback z nawijanym ręcznie trafkiem. Poniżej schemat przetwornicy z układem formującym impulsy dla UC i zdjęcie płytki:

    Dozymetr na SBM-20-1, ATMega32
    Dozymetr na SBM-20-1, ATMega32

    Przetwornica pracuje na 350V (pomimo katalogowych >400V dla tej lampy) - lampa działa dobrze przy tym napięciu. Pobór prądu około 60mA (nie zmierzony dokładnie)

    Mikrokontroler

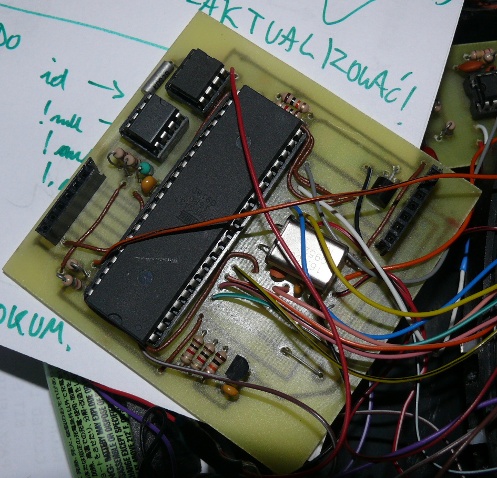

    Kolejnym modułem jest płytka z Atmegą32 - widać na niej układ zegara PCF8583 oraz pamięć EEPROM ATMEL 24c64. Poniżej zdjęcie:
    Dozymetr na SBM-20-1, ATMega32
    Tu się muszę przyznać, że schemat z racji tego, że tworzyłem dozymetr na przestrzeni prawie 2 lat - wsiąknął gdzieś. Ale jeśli ktoś będzie zainteresowany - postaram się go odnaleźć. Z drugiej strony jak widać na płytce praktycznie nic nie ma oprócz ATMegi32, EEPROM, RTC oraz napięcia referencyjnego do ADC na TL431.

    Ładowarka
    Układ ładowarki zaczerpnięty z: http://www.belza.cz/charge/liich.htm . Stwierdziłem, że nie mam doświadczenia z li-ion więc po co kombinować. Zdjęcie płytki:
    Dozymetr na SBM-20-1, ATMega32

    LCD+klawiatura

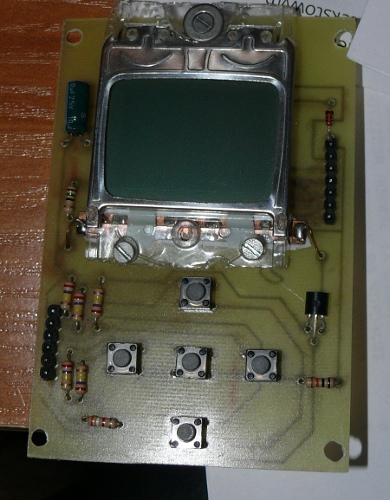

    Kolejnym modułem była płytka z LCD z Nokii 3310, jego podświetlenie na diodach SMD oraz klawiatura.

    Dozymetr na SBM-20-1, ATMega32
    Dozymetr na SBM-20-1, ATMega32

    Obudowa
    Obudowa Gainta G503, początkowo miała być wodoodporna, ale nie jest (nienawidzę i nie polubię obróbki plastiku). Poniżej wnętrzności:
    Dozymetr na SBM-20-1, ATMega32
    Dozymetr na SBM-20-1, ATMega32

    Na powyższych zdjęciach widać tajemnicze gniazdo przemysłowe:
    Dozymetr na SBM-20-1, ATMega32

    Współpracuje ono z kablem 3 w 1:
    Dozymetr na SBM-20-1, ATMega32 Dozymetr na SBM-20-1, ATMega32
    Jak widać mamy gniazdo ISP, mini-jacka do UART oraz gniazdo zasilania do ładowania.

    Oprogramowanie
    Na samym początku powstała biblioteka obsługująca wyświetlacz LCD z NOKII 3310. W jej skład weszła czcionka i jej skalowanie (rozmiar normalny, szeroki *2, oraz duży (każdy wymiar * 2) do wyświetlania pomiaru). U góry wyświetlacza ikonki informacyjne(stan baterii, stan sygnału dźwiękowego[głośnik] , ikonka ładowania [wtyczka], czy ustawiono jakiś sposób alarmowania [wykrzyknik], godzina).

    Następnie został zaimplementowany algorytm obliczający moc równoważnika dawki w uR/h. Zastosowałem bufor kołowy w którym przechowywana jest informacja o odstępach czasowych pomiędzy impulsami(z dokładnością do 0,1ms - taki jest czas inkrementacji licznika). Po uzbieraniu przynajmniej 9 próbek jest obliczany wynik - najprościej mówiąc jest to średnia czasów pomiedzy wyładowaniami, a ściślej - można się całki prostej doszukiwać (niejako aproksymowanej z racji dyskretnego zbioru wartości). W zależności od ustawień, używany jest bufor kołowy o 30, 100 lub 200 elementach.
    Kwestia podawania wyniku w uSv/h sprowadza się do podzielenia przez 100. Dawka całkowita pochłonięta obliczana jest w programie w nR/h z racji uproszczenia obliczeń(i dodawana jest przy każdym impulsie, jeśli przekroczą ilość 9 w buforze).
    Kolejnym krokiem było powołanie do życia przetwornika ADC z napięciem odniesienia na układzie TL431. W zależności od wartości napięcia zasilającego wahającego się w zakresie 3,6V-4,2V na wyświtlaczu LCD znajduje się symbol baterii znany z telefonów komórkowych, pokazujący dobrze znane "ile kresek zostało".
    Sygnał dźwiękowy został zrealizowany za pomocą PWM. Sygnał wizualny to sterowanie diodą FLUX za pomocą tranzystora - świeci bardzo jasno.
    W trybie alarmu włączony jest sygnał dźwiękowy/wizualny ciągły.

    Ustawienia i zapisy trzymane są w pamięci EEPROM mikrokontrolera.
    Oprogramowanie zajmuje nieco ponad 16kB - gdyby się bardziej postarać dałoby się upchnąć je w ATMedze 16.
    Samo oprogramowanie nie realizuje jednak zapisu ciągłego na pamięci EEPROM oraz nie umożliwia transmisji przez UART. Stwierdziłem po prostu, że za dużo wymaga to pracy, a i tak w praktyce nie wykorzystam tego.

    Kalibracja oprogramowania
    Oprogramowanie zostało napisane z wykorzystaniem dużej ilości obliczeń, przerwań i liczników. Aby obliczany wynik był poprawny, dokładność pomiaru testowano traktując układ generatorem przebiegu prostokątnego. Duży błąd pomiaru pojawiał się od około 10000uR/h, co oczywiście w takim przypadku nie ma większego znaczenia ;).
    Testy przeprowadzałem tylko w powietrzu, więc nie powiem nic więcej - ciężko o źródła promieniowania w domu. Wyniki w przedziale 0.09-0.16 uSv/h


    Więcej informacji
    Na początku podałem link do obszerniejszego opracowania. Na stronie dostępny jest również opis całego menu co umożliwia "odkrycie" wszystkich funkcji.

    Zdjęcia
    Od razu odpowiadam - etykieta to samoprzylepny papier A4 oklejony taśmą samoprzylepną.

    Dozymetr na SBM-20-1, ATMega32 Dozymetr na SBM-20-1, ATMega32 Dozymetr na SBM-20-1, ATMega32 Dozymetr na SBM-20-1, ATMega32 Dozymetr na SBM-20-1, ATMega32 Dozymetr na SBM-20-1, ATMega32 Dozymetr na SBM-20-1, ATMega32

    Estetyka
    Jak wspomniałem jestem świadomy, że momentami estetyka kuleje, ale ciężko bez narzędzi o idealny wygląd (albo o "pomniejszenie" otworu w przypadku zmiany planów).

    Motywacje i cena
    Projekt powstał jako ciekawostka i chęć zmierzenia niewidzialnego. Koszt wyniósł około 100zł + wiele, bardzo wiele godzin pracy.

    Pierwsz prezentowana konstrukcja, a tyle się rozpisałem - wybaczcie, ale to dość złożona zabawka ;)

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    Estarriol
    Poziom 15  
    Offline
    Specjalizuje się w: informatyka, uc
    Estarriol napisał 161 postów o ocenie 55, pomógł 12 razy. Jest z nami od 2005 roku.
