Tagan model: TG430-U22 nie uruchamia się po wstępnej naprawie...

gradek83 16 Feb 2012 23:30 5368 18
Termopasty
  • #1
    gradek83
    Level 41  
    Tagan model: TG430-U22 nie uruchamia się po wstępnej naprawie...

    Witam.

    Jestem w trakcie naprawiania zasilacza Tagan TG430-U22 w którym uszkodzeniu uległy elementy.
    Bezpiecznik F1 5A/10A 250V
    Termistor TH1 TCS-2R58 8A 15mm 2,5 Ohm
    Kondensatory elektrolityczne:
    C1 i C2 680uF/200V wymieniony na 680uF/250V
    Warystor VZ2 JVR-10N 271K Napięcie 270V; 175VAC; 225VDC
    Tranzystory:
    Q1 i Q2 2SC3320 wymieniłem na zamiennik BUW13
    2SC3320 500/400V, 15A, 80W ($25°), B=15, NPN
    Zamiennik
    BUW13 850/400V, 15A, 175W, B=10..35, <-/800ns, NPN
    Rezystor R34 680Ω/2W
    Oraz 10 kondensatorów elektrolitycznych po stronie wtórnej.
    Tagan model: TG430-U22 nie uruchamia się po wstępnej naprawie...

    Natomiast na APFC wymieniłem kondensatory elektrolityczne
    C7 Był 22uF/400V nie miałem takiego to wsadziłem 33uF/400V
    C6 47uF/63V
    C11 22uF/50V
    Tagan model: TG430-U22 nie uruchamia się po wstępnej naprawie...

    Po podpięciu zasilacza pod płytę główną świecą się na niej diody kontrolne, a jak zwieram aby uruchomić lekko ruszy wiatraczkiem na radiatorze i w zasilaczu i nie startuje.

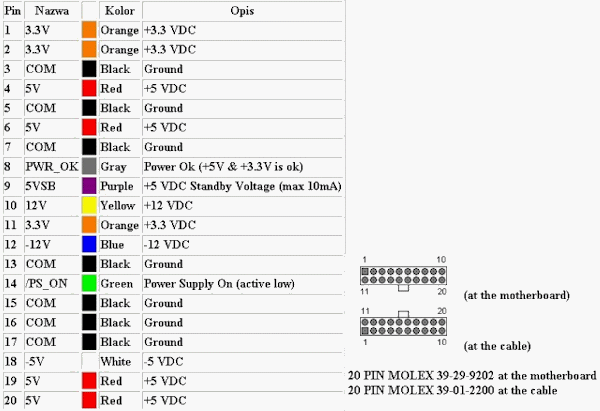

    Po sprawdzeniu napięcie +5V jest tylko na pinie nr. 9 fioletowy i na pinie nr. 14 zielony.
    Tagan model: TG430-U22 nie uruchamia się po wstępnej naprawie...
    Próbowałem uruchomić też bez APFC jedynie z wpiętym mostkiem, ale taka sama reakcja.

    Proszę o jakieś wskazówki.
