Enkoder - 5V na wyjściu, a potrzebne 24V

Witam. Posiadam enkoder SE22 (Wyjście CPU, 2 kanały)

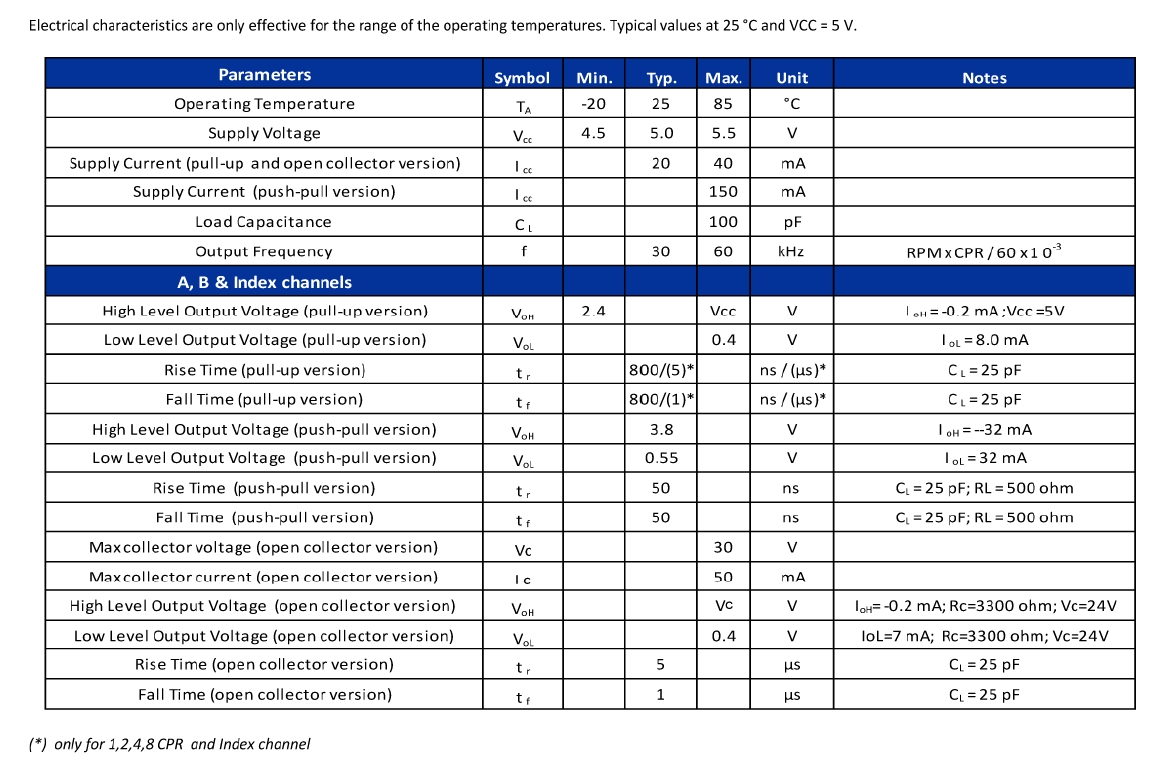

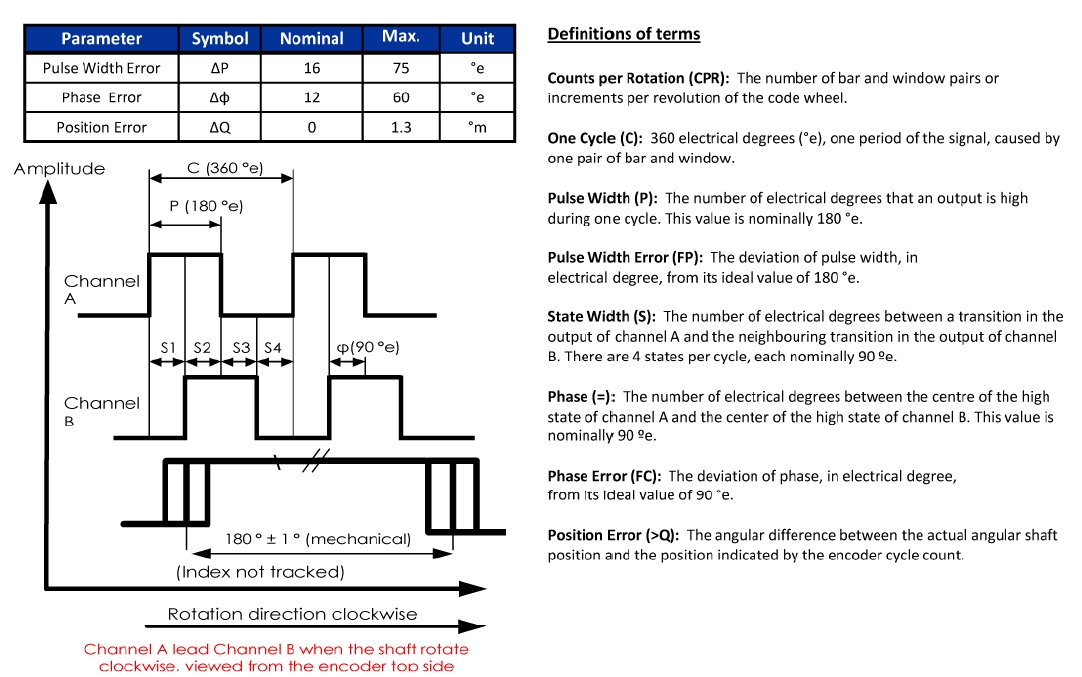

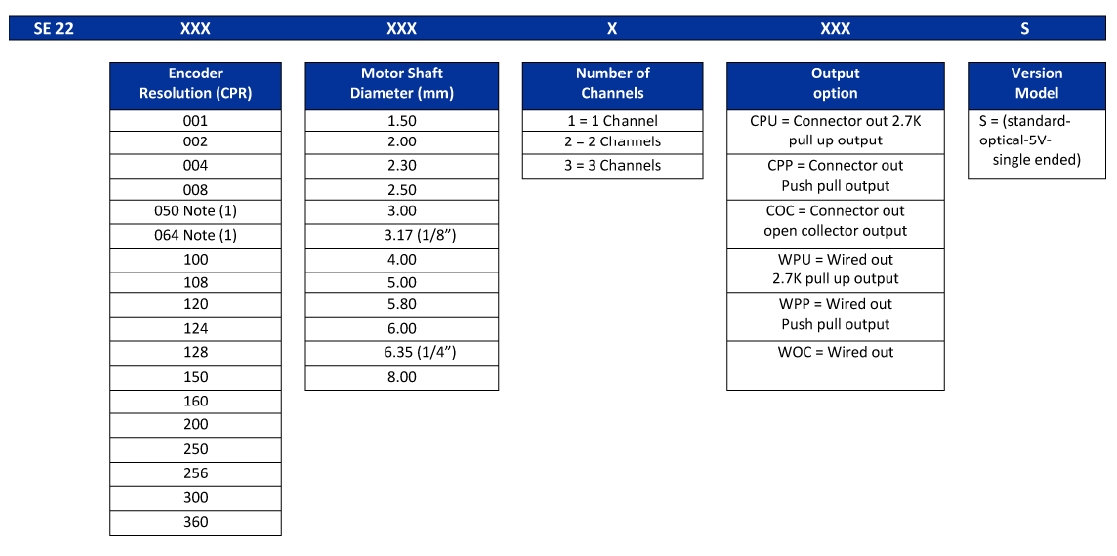

Jego parametry załączam do posta.






Niestety enkoder daje mi na wyjściu max 5V, a że chcę go połączyć do sterownika PLC (GE Fanuc VersaMax Micro UAL006) potrzebuję napięcia 24V.

Jaki układ muszę zrobić, aby to zadziałało?

Stwożyłem coś takiego:



Niestety po podłączeniu tego do wejść sterownika mam dzielone napięcie i otrzymuję po 12V.

Witam
Zastosuj TTL o/c. 7405 , 7406 lub prosty 7407 .

poz. dioda

Dzięki, a mógłbyś mi dokładnie wytłumaczyć jak to działa?

- sygnał z enkodera podajesz na wejście układu TTL przez rezystor 470 om.
- wyjście z układu przez rezystor 1,5k do +24V
- układ TTL zasilasz 5V , masa wspólna dla 24V i 5V

I na wyjściu z układu masz przebieg o który Ci chodzi /prosty lub zanegowany zależnie od układu/

poz. dioda

A może lepiej przekaźnik półprzewodnikowy? Jak mowa o PLC to raczej odrzuciłbym samoróbki.

Ravender wrote:

A może lepiej przekaźnik półprzewodnikowy?

A jaki byś polecił ?

Wyjście tego enkodera jest typu OC czy CE?
Możesz tez użyć optoizolatorów np. Weidmuller coś takiego ma w ofercie , oznaczone MOS....(reszta do wyboru). Działają do 100kHz.

knoxxx wrote:

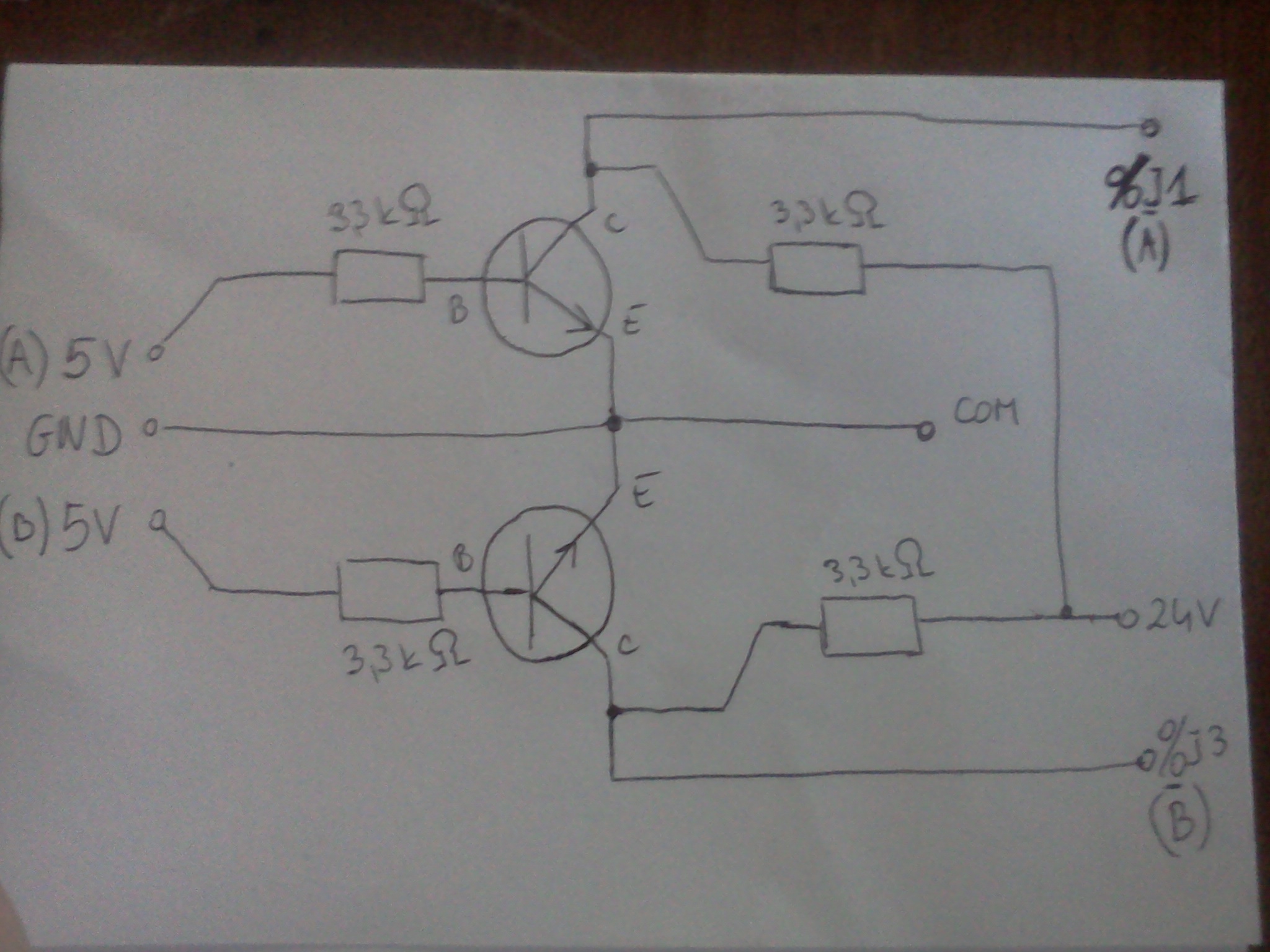

Kolega pomógł mi stworzyć coś takiego:
Enkoder - 5V na wyjściu, a potrzebne 24V
Niestety po podłączeniu tego do wejść sterownika mam dzielone napięcie i otrzymuję po 12V.

Ten układ jest ok, tylko te rezystory przy zasilaniu 24V zmień na 100R.
poza tym układ odwraca fazę - w większości przypadków to nie ma znaczenia, ale czasem może przeszkadzać.

Miałem kiedyś podobny problem - Serwo-napęd Mitsubishi MR-J2 dawał sygnał enkoderowy TTL, a sterownik Unitronics potrzebował 24V. Sprawę rozwiązał scalak ULN2803 (w tym przypadku akurat negacja sygnału nie była problemem) - Rozwiązanie sprawdzone, działa już ponad dwa lata w przemysłowej maszynie.

Dałem mniejsze rezystory 560Ω - działa.
Dziękuję wszystkim za odpowiedzi.
