Seasonic series M12D model: SS-850EM nie startuje...

03 Apr 2012 20:29 2132 5
  • Level 11  

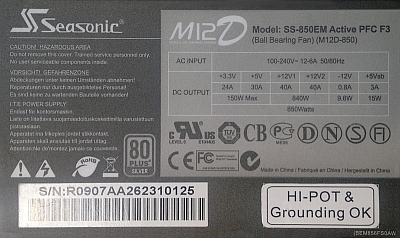

    Seasonic series M12D model: SS-850EM nie startuje...
    Witam

    Zasilacz na układzie CM6802, są dwa aktywne układy PFC, a każdy korzysta z dwóch tranzystorów TK20A60U MOSFET, w sumie cztery MOSFET.
    Dodatkowo są 2 tranzystory MOSFET IPW60R125CP
    Trafił do mnie z uszkodzonymi elementami: dioda Schottky BD505 - SBR40S45CT.
    Seasonic series M12D model: SS-850EM nie startuje...
    Tranzystory: Q310, Q311 - IPW60R125CP wymieniłem na 20N60S5 i dioda D312 wymieniona na PR1005
    Seasonic series M12D model: SS-850EM nie startuje...Seasonic series M12D model: SS-850EM nie startuje...
    Po podpięciu zasilacza pod płytę główną świeci się na niej dioda, a jak zwieram aby uruchomić nic się nie dzieje. Napięcie na zasilaniu układu CM6802 mam 15,3V. Co jeszcze mogę sprawdzić bez oscyloskopu ?
    Czy Twoje urządzenia IoT są bezpieczne? [Webinar 22.06.2021, g.9.00]. Zarejestruj się za darmo
  • Level 32  
    Witam

    Nie zaczynał bym sprawdzenia czy zasilacz po naprawie jest dobry podpinając go pod płytę.

    Proponuje pomierzyć czy są wszystkie napięcia i przedstawić wyniki.
    czyli 5V stand-by, 5V , 3.3V, 12V ...itd.

    Warto sprawdzić napięcie na dużych kondensatorach za PFC - nają ok 470uF @ 200V lub jak jest jeden to na 400V.

    Podstawowe pytanie, czy zasilacz w ogóle startuje? Może obecne jest tylko 5V stand-by.
  • Level 11  
    Witam

    Płyta ta jest to testów więc się nie martwię o nią.
    Jest 5V stand-by, 3V PS-ON, po załączeniu na wyjściu brak 12V, 3,3V i 5V robione jest z 12V. Napięcie na kondensatorach mam 330V po załączeniu 378V.
    Według mnie zasilacz startuje tylko brak sterowania na tranzystory mosfet z układu CM6802BHG.
  • Level 32  
    BayerD wrote:
    Jest 5V stand-by, 3V PS-ON, po załączeniu na wyjściu brak 12V, 3,3V i 5V robione jest z 12V. Napięcie na kondensatorach mam 330V po załączeniu 378V.
    Napięcie na tych kondensatorach nie powinno utrzymywać się zbyt długo po wyłączeniu. Jest tam rezystor do ich rozładowywania.

    BayerD wrote:

    Według mnie zasilacz startuje tylko brak sterowania na tranzystory mosfet z układu CM6802BHG.


    Czyli działa na razie tylko pomocnicza przetwornica stand-by.
    Posprawdzaj Diody i mosf-ety oraz kondensatory na poszczególnych liniach. Zapewne któreś są uszkodzone. Sądzę że zasilacz nie startuje bo działa układ zabezpieczenia w przetwornicy głównej.
  • Level 11  
    Napięcie na kondensatorach elektrolitycznych utrzymuje się ok 2-3min, a +5VSB (fioletowy) obciążony halogenem 12V/20W (świeci bez problemu) i wtedy napięcie bardzo szybko spada. Diody i mosfety sprawdzone, kondensatory elektrolityczne pomierzone, są sprawne.
    Tylko na +12V od masy (GND) mam 24Ω myślę, że to rezystancja diod schottky.
    Na układzie scalonym PS223 po załączeniu pojawiają się napięcia, które utrzymują się do puki nie rozłączę go.

    Zamówiłem w Chinach 10szt CM6802.
  • Level 11  
    Witam, zasilacz naprawiony, uszkodzony okazał się układ CM6802BHG.
    Dla zainteresowanych mam kilka w zapasie.
    Temat do zamknięcia.
