Wkrętarka bosch GSB 18 li

17 Kwi 2012 11:55 14696 24
  • Poziom 8  
    Witam.
    Jako aktywny majsterkowicz i modelarz używam wkrętarki bosch 12 v przerobionej na baterie lipo. Wkrętarkę używam z wielkim zadowoleniem przy budowie i wykańczaniu domu oraz pracach modelarskich. Postanowiłem zakupić na allegro wkrętarkę bosch 18 li 2 professional oraz baterie lipo 5s 18V firmy turnigy. Wkrętarka oryginalnie ma cztery wejścia (piny) na dwóch skrajnych jest + oraz - , podłączyłem do nich baterie ale wkrętarka nie reaguje. Czy jest sposób na podłączenie baterii modelarskich lipo do tej wkrętarki? Proszę o pomoc.
    Chodź to mało istotne podaje dane baterii 1,8 Ah 5s 18,5V 30-40C.
    Samo zamocowanie baterii (w sposób mechaniczny) mam już opracowane.

    Proszę o zachowywanie zasad poprawnej polszczyzny i właściwej pisowni jednostek, symboli i nazw technicznych.
    Proszę posługiwać się poprawnymi symbolami jednostek technicznych. Przypominam podstawowe:
    wat [W] - piszemy "watów"
    kilowat [kW] - piszemy "kilowatów"
    amper [A] - piszemy "amperów"
    wolt [V] - piszemy "woltów" (a nie "voltów")
    kilowatogodzina [kWh]
    om [Ω] - omów (nie "ohm", ani nie "ohmów")

    Proszę poprawić swoje posty.
    [retrofood]
  • Poziom 20  
    Czy ta wkrętarka (18 li2) jest jest wogóle sprawna?
    Zmierz napięcie na pakiecie w momencie włączenia wkrętarki.
    No i zdecydowanie nie ten dział.
  • Poziom 8  
    Właśnie podłączenie zasilania i naciskanie przycisku nie powoduje spadku napięcia na akumulatorze. Kupiona wkrętarka miała być 100% sprawna. Styki połączeniowe ładowarki na baterie dają oporność.
  • Poziom 37  
    Podłącz to pod jakiś zasilacz zobacz czy zakręci, możliwe ze acu ma za małe napięcie i elektronika wkrętarki odcina je żeby nie uszkodzić acu. Jakiej mocy jest wkrętarka?
  • Poziom 8  
    rozebrałem wkrętarkę, nie widać żadnych przepaleń, uszkodzonych elementów oraz naprawy. Mogę zrobić zdjęcie jeśli trzeba. bardzo proszę o pomoc.

    Dodano po 24 [minuty]:

    napięcie na baterii 20,94 V
    myślę ze wkrętarka ma jeszcze zabezpieczenie np jednej celi lub środkowe kable łączą się z jakąś elektroniką która znajduje się w baterii. A wkrętarka ani drgnie
  • Poziom 37  
    Bardzo postaram się pomóc
    W baterii nie ma elektroniki.
    Na baterii 21V a wkrętarka na 18V trochę za dużo.
    Zdjęcie może pomóc, zobaczymy czy coś odcina akumulator.
    Podłącz zamiast baterii zasilacz, 18V to może być dobry od laptopa, ale najpierw podaj moc wkrętarki.
  • Poziom 20  
    Napisałeś że są 4 przewody, czy to są dwie pary tego samego napięcia, porównaj w działającej wkrętarce dokąd prowadzą, czy na pakiecie 12V są w tym miejscu jakieś napięcia?
  • Poziom 8  
    wkrętarka 12v (wcześniej nicd teraz pakiet lipo) nie ma żadnej elektroniki, podłączam zasilanie 12v ( + - ) i działa - nie ma więcej kabli.
    natomiast wkrętarka "18 2 li" professional ma wbudowaną elektronikę oraz 4 bolce. baterie podłączam tylko do dwóch skrajnych + - , dwa środkowe pozostawiam puste. niestety nie mam oryginalnego pakietu do tej wkrętarki aby sprawdzić co jest w środku.
    Kupiłem taką wkrętarkę ponieważ potrzebuje sprzęt o większej mocy.
    Istnieją dwie wersje rozwiązania problemu :
    1. kupuje pakiet oryginalny np 1,3 A(np uszkodzone ogniwa) - i wymieniam cele;
    2. wymieniam wkrętarkę na zwykłą 18v nicd i wstawiam pakiet.
    Miałem nadzieje, że nie będę musiał dużo kombinować z 18li2 - myślałem że dodatkowa elektronika dobrze zabezpieczy pakiet 5s gratis, brałem pod uwagę jakieś trudności więc proszę o radę.
    szukałem w internecie na różnych stronach nikt jeszcze nie przerabiał takiego zasilania. A sprzęt czeka(pakiet, ładowarka, wtyczki, monitor itp)
  • Poziom 37  
    Ciągle nie odpowiedziałeś czy masz możliwość zasilenia tego z zasilacza, prosiłbym o zdjęcia (pewnie pomogą). Problemem może być właśnie ta elektronika. Na jakich bateriach wcześniej pracowała wkrętarka? Też lipo? Jeśli baterie były innego typu to elektronika nie wiem czy będzie działać przy lipo. Baterie lipo muszą być zabezpieczone przed nadmiernym rozładowaniem, z innymi typami może też tak jest ale niebezpieczna wartość pewnie jest inna. Ta elektronika mogła by odcinać acu za wcześnie albo za późno.
    Piszesz że masz już monitor, to nie widzę sensu używania tej wbudowanej elektroniki.
    Popatrz na nią, regulacje obrotów masz na przycisku czy w elektronice?

    Może to pomoże:
    Link
  • Poziom 8  
    Zasilacza nie mam , próbowałem podłączyć baterie jak miały 18 , 19 , 20 ,21 v to samo
    zajęcie nr 1. ogólne podłączenie zasilania
    Wkrętarka bosch GSB 18 li

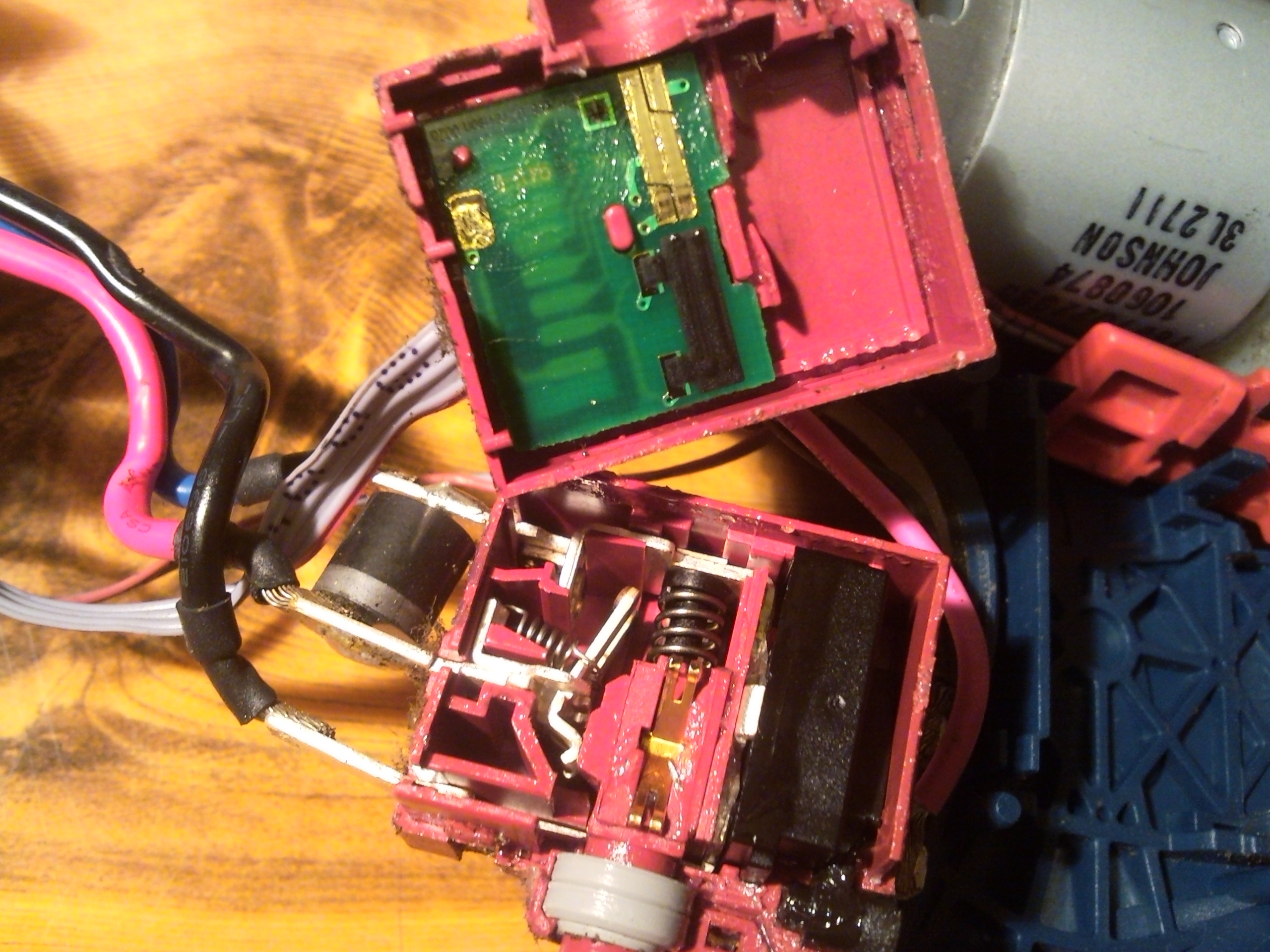

    elektronika
    Wkrętarka bosch GSB 18 li Wkrętarka bosch GSB 18 li Wkrętarka bosch GSB 18 li

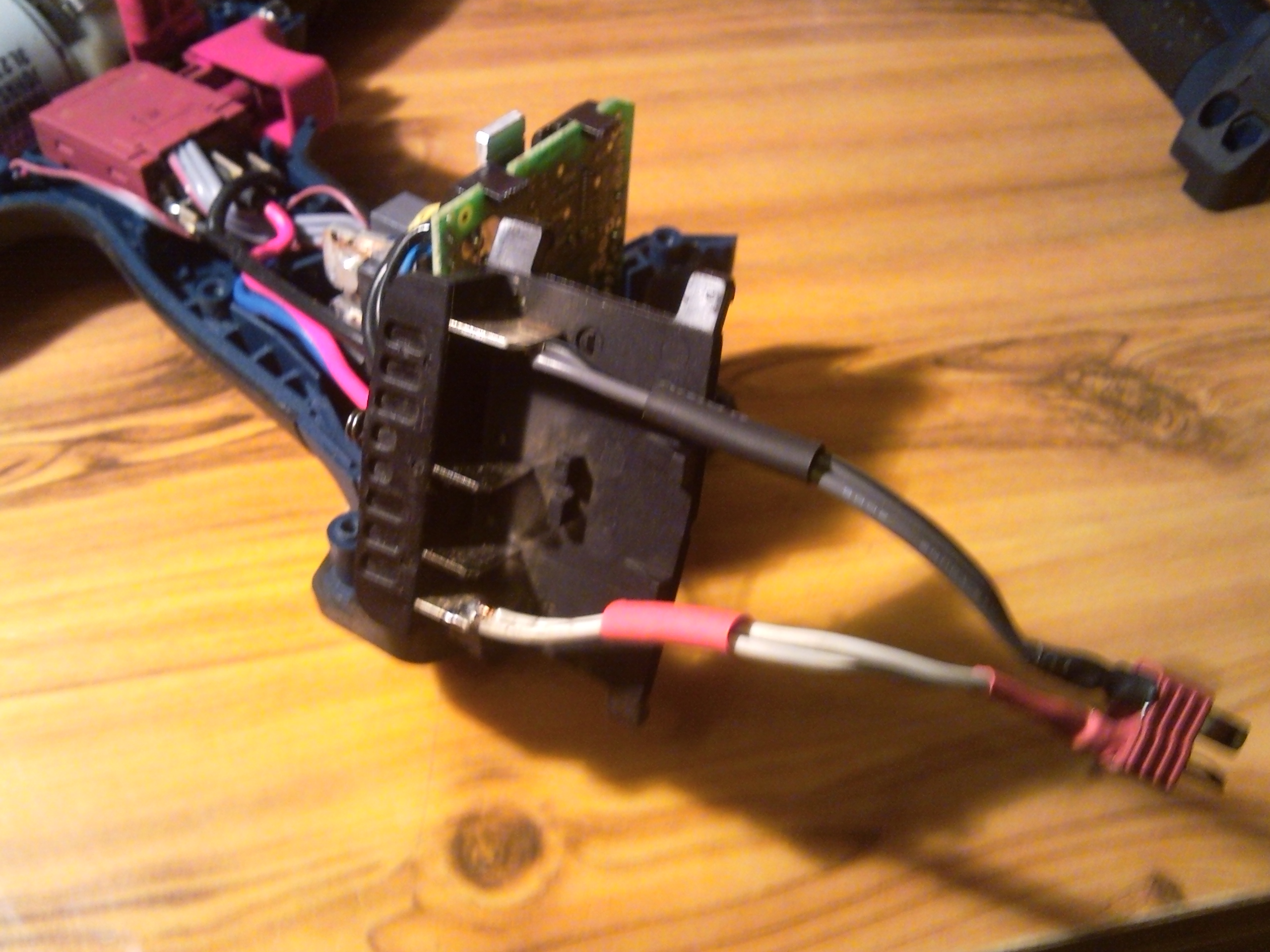

    zdjęcie nr 5, kable cienki czarny i cienki niebieski są to środkowe piny zasilania(np widoczne za sprężynką)
    Wkrętarka bosch GSB 18 li

    wcześniej wkrętarka pracowała na oryginalnych bateriach Li-Ion 1,3 Ah - charakterystyka bardzo podobna do li-po. Nie chce kupować baterii oryginalnych bo nie mam do nich ładowarki - a dwie baterie z ładowarką to koszt min 550 zł. za tą cenę będę miał 8 pakietów li-po i coś zostanie na browca.
  • Poziom 37  
    Czy mógłby pan zobaczyć czy pod tą małą pokrywką na przycisku jest potencjometr (tam co wychodzi tasiemka na 3 żyły). Jak działa pana monitor? Całkowicie odcina zasilanie po przekroczeniu wartości? Chyba najłatwiej będzie zrobić prosty sterownik tego silnika PWM na ne555, koszt z 2-3zł a nie trzeba będzie kombinować z elektroniką która jest wbudowana (oczywiście jeśli pod czerwoną przykrywką jest potencjometr). Co to są za tranzystory na tych radiatorach? Można prosić jeszcze o zdjęcie prosto płytki z dwóch stron? Bo z tej odległości ciężko oczytać coś ze scalaczka :D
    No to koszt jednego browca będzie musiał pojść na sterownik silnika :P
  • Poziom 8  
    Wkrętarka bosch GSB 18 li Wkrętarka bosch GSB 18 li Wkrętarka bosch GSB 18 li Wkrętarka bosch GSB 18 li Wkrętarka bosch GSB 18 li Wkrętarka bosch GSB 18 li

    PS. Przyznam się że na elektronice to się nie znam , lutowanie , wytrawianie płytek i takie tam ogarniam, ale zbudować robota i go oprogramować to i owszem potrafię .
    Robot wykonany na zajęciach z młodzieżą (jestem nauczycielem) :
    http://roboty.zstio.net.pl/index.php?option=c...=article&id=3:hexapod&catid=3:roboty&Itemid=7

    a mój monitor działa tak
    1. jak ładowarka słabnie tj kręci ale słabo to podłączam do balansera(cele zazwyczaj 3,5V)
    2.jak pracuje pół dnia to za każdym razem ładuje baterie np 1/2
    3. jak pracuje cały dzień to mam monitor za 20 zł z sygnalizacją akustyczną oraz wizualną - działa na każdą cele - zużycie prądu 15mA - pomaga - zazwyczaj używam jak ktoś inny ze mną pracuje i nie ma wyczucia z rozładowaniem baterii.
    4. ładuje prądem 2C więc mam full max 40 - 45 min - także moge w każdej chwili doładować baterie.
  • Poziom 37  
    Te tranzystory to IRFB3306 120A 70V każdy. Hmm teraz dopiero sobie przypomniałem że na ne555 można zrobić ale to się nie nada specjalnie - tylko jeden kierunek. Nie mam pomysłu co do tego sterownika.
    Powodzenia z uruchamianiem.

    Może jednak się przyda ;)
    Wkrętarka bosch GSB 18 li
    Gratulacje co do robota.
    Co jest za scalaczek ten po środku płytki od wkrętarki?
  • Poziom 8  
    serce robota to atmega2560 - zastosowałem również dedykowaną płytkę z wyjściami nie trzeba kombinować z napięciem oraz podpięciem dosłownie wszystkiego
    Wkrętarka bosch GSB 18 li
    na zajęcia jak znalazł.

    Odnośnie wkrętarki narazie poczekam może trafie na allegro uszkodzony pakiet lion, albo kupie normalną wkrętarkę na 18v i wstawię tam pakiet lipo.
    nie będę usuwał elektroniki.
  • Poziom 9  
    Najszybciej uzyskasz odpowiedz czy ta wkrętarka jest sprawna w serwisie Bosch. Sprawdzenie będzie kosztowało nie więcej niż 10 zł. Przy odrobinie szczęścia pracownik serwisu wsunie baterię we wkrętarkę i wątpliwości się rozwieją. W oryginalnej baterii jest czujnik temperatury dla ładowarki, prawdopodobnie wkrętarka też korzysta z tego czujnika, by nie zniszczyć baterii. Niedawno kupiłem taką baterię w serwisie aukcyjnym za 120 zł (pojemność 1,2Ah). Ładowarkę można kupić za 150 zł
  • Poziom 8  
    nimrod32 - Twoja odpowiedz nie wnosi nic do wątku. Mam problem jak podłączyć pakiet lipo 5s do tej wkrętarki. Wiem na 100%, że wkrętarka działa. Nie chce inwestować w aku i ładowarkę Bosch. Jak kupie akumulator bosch to tylko jako dawce.
    Jak już mówiłem mam sprawdzony system i chce go zastosować z tą wkrętarką.
    Koszt już za 30% ceny aku Bosch'a - mogę sobie kupić akumulator 2A jak i 5A. O wadze i wygodzie użytkowania takich pakietów już nie wspomnę.
    A czujnik temperatury jest potrzebny podczas ładowania.
  • Poziom 10  
    Witam.
    Układ regulacji obrotów na 555 sprawdzi się ponieważ zmiana kierunku odbywa się mechanicznie we włączniku (powyżej potencjomeru)

    Zrobiłem podobnie, tj. kupiłem wkrętarkę AEG i baterię 3 Ah lipo.
    Moc wkrętarki bardzo duża. (tu jest regulacja na 555 właśnie).
    Polecam taką przeróbkę.
  • Poziom 16  
    Dwa pozostałe przewody wychodzące z wkrętarki ( poza + i -) służą do kontroli temperatury pakietu. Jeżeli zostaną nie podłączone to elektronika wkrętarki nie pozwoli jej uruchomić.
  • Pomocny post
    Poziom 2  
    Panowie mam identyczny problem co kolega, z dokładnie tą samą wkrętarką. Czy któryś z kolegów jest może w stanie zmierzyć wartość rezystancji na tych dwóch nieopisanych złączach akumulatora ? Wydaje mi się że zastąpienie termistorów rezystorami o odpowiednim oporze pozwoli oszukać wkrętarkę i uda się ją uruchomić.

    Na innym forum uzyskałem odpowiedź więc się podzielę :)
    Cytat:
    Pomiędzy srodkowym (bliżym masy) a masą jest 6,1 kOma a pomiedzy srodkowym (dalszym od masy ) a masa jest 9,2 kOma.


    Działa jak trzeba :D
  • Poziom 2  
    Na dwóch środkowych stykach wkrętarki jest rezystancja 75kohm. Pakiet akumulatorów od tej wkrętarki jest ładowany bez balansera. Ładowarka ładuje do napięcia 20,3V (pakiet lion może przyjąć 21V - po 4,2 V na ogniwo). Prawdopodobnie niedoładowanie tego pakietu jest zabezpieczeniem przed przeładowaniem pojedynczego ogniwa poowyżej 4,2V i uszkodzeniem go (brak balansera w pakiecie).
    Mam pytanie do posiadaczy wkrętarki PSR 14,4 Li - jaka rezystancja lub jaki inny sygnał jest na pakiecie akumulatora na dwóch środkowych stykach?
  • Poziom 2  
    Witam żeby rozwiać wątpliwości zrobiłem zdjęcie rozebranego akumulatora. Żeby uruchomić wkrętarkę na zasilaczu lub innej baterii wystarczy podać rezystancje zamiast termistora i R2. Elektronika kontroluje równierz prąd pobierany, jak i napięcie rozładowania , zostało podane żeby nie przeładować to 4,2 V ale niektórzy zapominają ze nie wolno Li-lon rozładowywać poniżej 2,5 V na ogniwo kontroluje to elektronika. Uważam ze załączone zdjęcie rozwieje wątpliwości tym którzy rozumieją elektronikę. Przepraszam za jakość ale w warsztacie mam tylko Painta.
    Wkrętarka bosch GSB 18 li
  • Poziom 13  
    @witek1067
    Zadałeś pytanie na forum :Mam pytanie do posiadaczy wkrętarki PSR 14,4 Li - jaka rezystancja lub jaki inny sygnał jest na pakiecie akumulatora na dwóch środkowych stykach?
    Czy ktoś podał jakieś inf.Jeśli tak to proszę podajmi te wartości.
    Pozdrawiam jurek
  • Poziom 2  
    Do minusa pierwszy od minusa 16,7k a drugi 8,3k

    Dodano po 1 [minuty]:

    Oczywiście chodzi o baterię 14,4
  • Poziom 10  
    Witam. Uruchomił pan tą wkrętarkę ? Bo nie widzę zakończenia tematu .
    Orginalnie bateria litowa boscha ma tylko wbudowane małe oporniki , niby to żadna elektronika ale zawsze ....
  • Poziom 8  
    meteor789 napisał:
    Panowie mam identyczny problem co kolega, z dokładnie tą samą wkrętarką. Czy któryś z kolegów jest może w stanie zmierzyć wartość rezystancji na tych dwóch nieopisanych złączach akumulatora ? Wydaje mi się że zastąpienie termistorów rezystorami o odpowiednim oporze pozwoli oszukać wkrętarkę i uda się ją uruchomić.

    Na innym forum uzyskałem odpowiedź więc się podzielę :)
    Cytat:
    Pomiędzy srodkowym (bliżym masy) a masą jest 6,1 kOma a pomiedzy srodkowym (dalszym od masy ) a masa jest 9,2 kOma.


    Działa jak trzeba :D


    Trochę późno ale wkrętarka działa bardzo dobrze,wlutowałem rezystory jak w cytacie , w sumie zamęczyłem już jeden pakiet na pracach wykończeniowych przy domu(3 lata pracy), aktualnie zamówiłem akumulator 3A(modelarski 20$) na pracę w terenie. Pozdrawiam i dziękuję za pomoc
